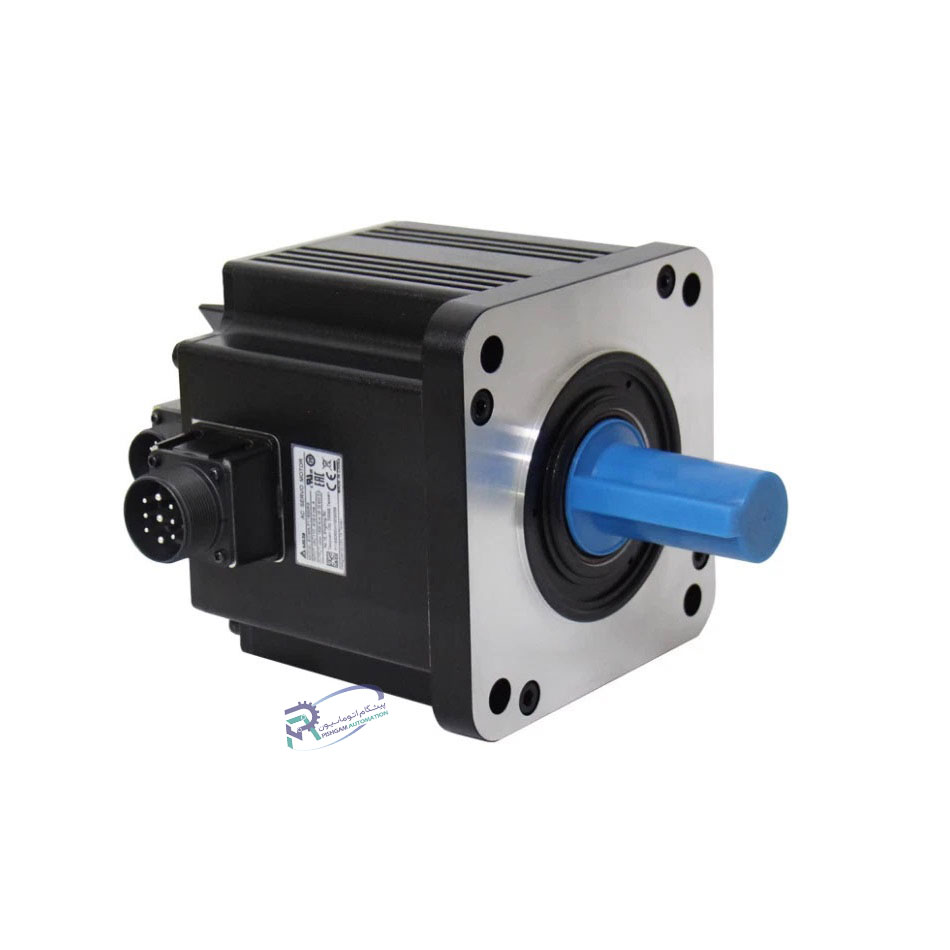

سروو موتور 1.5 کیلو وات سری E3 دلتا ترمزدار ECM-E3M-E21315SSE

توضیحات

سروو موتور 1.5 کیلو وات سری E3 دلتا ترمزدار مدل ECM-E3M-E21315SSE، نسخه ترمزدار خانواده E3، ترکیبی از دقت بالا، پاسخ‌دهی سریع و مصرف انرژی بهینه را ارائه می‌کند. این سروو موتور برای ماشین‌آلات سبک و متوسط، خطوط مونتاژ دقیق و ربات‌های کوچک ایده‌آل است و با ترمز داخلی، توقف ایمن و کنترل موقعیت پایدار را حتی در شرایط اضطراری تضمین می‌کند.

انکودر مطلق ۱۷ بیتی این مدل، حرکت‌های نرم و کنترل موقعیت با دقت میکرونی را ممکن می‌سازد. همچنین، پشتیبانی از EtherCAT، هماهنگی چندمحوره و عملکرد بدون تأخیر را در سیستم‌های پیچیده صنعتی فراهم می‌کند، که آن را به گزینه‌ای ایده‌آل برای پروژه‌های حساس به سرعت و دقت بالا تبدیل می‌کند.

مشخصات و ویژگی‌های سروو موتور 1.5 کیلو وات سری E3 دلتا ترمزدار

بررسی عملکرد و ویژگی‌های فنی در سروو موتور 1.5 کیلو وات سری E3 دلتا ترمزدار :

طراحی اقتصادی و بهینه برای پروژه‌های سبک (Economical & Optimized Design)

به‌کارگیری استاتور با شیارهای بهینه و مگنت‌های نئودیمیومی با چگالی شار بالا موجب کاهش جریان‌های گردابی و افزایش بازده مغناطیسی تا ۹۵٪ شده است.
نتیجه‌ی این طراحی:

• کاهش ۱۰ تا ۱۵ درصدی مصرف انرژی نسبت به نسل A2،

• کاهش دمای سیم‌پیچ و افزایش عمر عایق حرارتی تا ۲۵٪،

• عملکرد پایدار در شرایط Duty سنگین (S1).

کنترل موقعیت با دقت میکرونی سروو موتور 1.5 کیلو وات سری E3 دلتا ترمزدار نسبت به مدل B2

این انکودر با دقت ۱۷ بیت (۱۳۱٬۰۷۲ پالس در هر دور) قابلیت موقعیت‌یابی با تفکیک‌پذیری میکرونی را فراهم می‌کند.
همچنین به لطف قابلیت Multi-turn Absolute Positioning، حتی پس از قطع برق نیز موقعیت محور حفظ می‌شود، که در کاربردهای دقیق مانند رباتیک و مونتاژ الکترونیکی حیاتی است.

سازگاری بالا با درایوهای دلتا

پشتیبانی هم‌زمان از کنترل موقعیت (Position Control)، سرعت (Speed Control) و گشتاور (Torque Control) باعث می‌شود مهندسین بتوانند بسته به نوع فرآیند، هر سه حالت را ترکیب کنند.
برای مثال، در یک سیستم مونتاژ، کنترل موقعیت در مرحله‌ی جای‌گذاری و کنترل گشتاور در مرحله‌ی فشرده‌سازی مورد استفاده قرار می‌گیرد.

آموزش سروو موتور

پهنای باند پاسخ بالا  (High Response Bandwidth)

در سری E3 از الگوریتم کنترلی نسل جدید ASDA Servo Algorithm استفاده شده است که پهنای باند حلقه‌ی جریان و سرعت را تا ۱.۲ کیلوهرتز افزایش می‌دهد. این قابلیت باعث می‌شود موتور حتی در تغییرات ناگهانی بار، بدون Overshoot یا نوسان، موقعیت خود را حفظ کند.
در نتیجه، حرکت محور در سیستم‌هایی نظیر:

• ماشین‌های برش دقیق CNC،

• ربات‌های Pick & Place،

• خطوط بسته‌بندی چندمحوره،
  پایدارتر و قابل پیش‌بینی‌تر خواهد بود.

ایمنی و پایداری بالا در شرایط صنعتی (High Safety & Industrial Stability)

سروو موتور ECM-E3M-E21315RSE با بهره‌گیری از طراحی مکانیکی مقاوم، عایق‌کاری حرارتی پیشرفته و سنسورهای حفاظتی داخلی، عملکردی پایدار و ایمن را در محیط‌های صنعتی سخت تضمین می‌کند.

سیستم حفاظتی چند‌لایه شامل محافظت در برابر اضافه‌جریان، اضافه‌حرارت و خطای انکودر، از آسیب به موتور و تجهیزات جلوگیری می‌کند. همچنین طراحی روتور با مگنت‌های دائم با چگالی شار بالا، ضمن حفظ دقت حرکتی، لرزش و نوسانات مکانیکی را به حداقل می‌رساند.

نتیجه، عملکردی نرم، پایدار و ایمن حتی در شرایط ناپایدار شبکه یا بارهای متغیر صنعتی است.

بدنه فشرده و وزن بهینه (Compact & Lightweight Housing)

طراحی مکانیکی این مدل نسبت به سری B2 حدود ۱۰٪ سبک‌تر و ۱۵٪ کوتاه‌تر است، در حالی‌که گشتاور خروجی افزایش یافته.
این نسبت توان به وزن بالا، نصب موتور را در دستگاه‌های چندمحوره یا تجهیزات با محدودیت فضا بسیار آسان می‌سازد.

قابلیت Auto-Tuning نسل جدید

درایو ASDA-E3 با استفاده از الگوریتم Adaptive Auto-Tuning، پارامترهای کنترلی موتور را به‌صورت خودکار تنظیم می‌کند تا بهترین پاسخ حرکتی بدون لرزش حاصل شود. این فرآیند تنها در چند ثانیه انجام شده و نیاز به تجربه زیاد اپراتور را از بین می‌برد.

دوره سروو موتور دلتا

سرعت پاسخ‌دهی بالا و عملکرد نرم سروو موتور 1.5 کیلو وات سری E3 دلتا ترمزدار نسبت به مدل B2

در سروو موتور 1.5 کیلووات ECM-E3M-E21315RSE، طراحی سبک روتور و استفاده از مگنت‌های دائم با چگالی شار بالا باعث افزایش سرعت واکنش موتور به فرمان‌های کنترلی می‌شود.

این ویژگی منجر به حرکت نرم، بدون لرزش و شتاب‌گیری یکنواخت می‌گردد که برای کاربردهای حساس مانند سیستم‌های Pick & Place، ماشین‌های بسته‌بندی سریع و چاپ صنعتی دقیق اهمیت ویژه‌ای دارد.

در مقایسه با سری B2 دلتا، مدل E3 عملکردی روان‌تر، پاسخ‌دهی سریع‌تر و کنترل دقیق‌تری ارائه می‌دهد — بدون نیاز به تنظیمات پیچیده یا هزینه بالاتر.

سیستم خنک‌کاری هوشمند (Smart Cooling Structure)

ساختار آلومینیومی فشرده با طراحی فین‌های حرارتی چندلایه، انتقال حرارت را به‌صورت یکنواخت انجام می‌دهد.
در تست‌های دمایی، دمای سطح موتور حتی در بار ۱۲۰٪ کمتر از ۶۵°C باقی مانده است — معیاری که برای کارکرد ۲۴ ساعته (Continuous Run) ایده‌آل محسوب می‌شود.

محصولات دلتا

پشتیبانی کامل از EtherCAT با سینک‌زمان دقیق (High-Speed EtherCAT Synchronization)

ECM-E3M-E21315RSE با پروتکل EtherCAT (Class A) به‌صورت بومی سازگار است و از استانداردهای صنعتی IEC 61158 و IEC 61800-7 پشتیبانی می‌کند.
این ساختار ارتباطی، تأخیر انتقال داده را به کمتر از ۱ میلی‌ثانیه کاهش داده و هماهنگی بین چند محور را با دقت میکرونی ممکن می‌سازد.
ویژگی SyncManager و Distributed Clock باعث می‌شود محورهای مختلف در خطوط مونتاژ یا چاپ صنعتی، کاملاً هم‌زمان و بدون اختلاف فاز حرکت کنند.

تفاوت سری E3 با سری‌های A3 و B3

نتیجه:

سری E3 با دقت کافی، نصب آسان و هزینه کمتر، به‌ویژه در ماشین‌های نیمه‌صنعتی و فضاهای محدود، راهکاری عملی و اقتصادی محسوب می‌شود.

سری E3 دلتا؛ نسل جدید سرووهای هوشمند اقتصادی

سری E3 دلتا، جایگزینی مقرون‌به‌صرفه برای سری A2 است و کنترل حرکتی دقیق و پایدار را برای صنایع کوچک و متوسط فراهم می‌کند. طراحی جمع‌وجور، لرزش پایین و انکودر مطلق 17 بیتی، حرکتی نرم، قابل اعتماد و دقیق ارائه می‌دهد. الگوریتم‌های کنترل بهینه و راه‌اندازی ساده، نصب سریع و عملکرد بدون دردسر را تضمین می‌کند.

آموزش سروو موتور دلتا

مقایسه مدل ترمزدار و بدون ترمز در سری E3

آموزش سیم‌بندی و اتصالات سروو موتور 1.5 کیلو وات سری E3 دلتا

1. اتصالات قدرت(Power Connections)

• ورودی AC 220V

  • L (Line): اتصال به فاز ورودی

  • N (Neutral): اتصال به نول

  • PE (Protective Earth): اتصال به زمین حفاظتی

• اتصال به درایو ASDA-E3

  • U, V, W: فازهای موتور

  • GND: زمین حفاظتی مشترک

2. اتصالات انکودر و فیدبک (Encoder & Feedback)

انکودر مطلق 17 بیتی

• A+, A-, B+, B-, Z+, Z-: سیگنال‌های فیدبک موقعیت

• +5V: تغذیه انکودر

• GND: زمین مشترک

3. اتصالات I/O دیجیتال (Digital I/O)

• ورودی‌ها (DI1 تا DI4):

  • فرمان‌های کنترلی مانند شروع/توقف و تعیین جهت

  • ولتاژ معمول: 24V DC

• خروجی‌ها (DO1 تا DO2):

  • ارائه سیگنال‌های وضعیت موتور مانند آماده‌به‌کار و خطا

4. اتصالات ارتباطی (Communication)

• EtherCAT: ارتباط با کنترلرهای پیشرفته

• TX / RX: ارسال و دریافت داده

• GND: زمین مشترک

5. آموزش تصویری وایرینگ و اتصالات درایو سروو موتور 1.5 کیلو وات سری E3 دلتا ترمزدار

6. راه‌اندازی و تنظیمات اولیه

• اتصالات را بررسی کنید و از صحت آن‌ها مطمئن شوید.
• Auto-Tuning در درایو ASDA-E3 را اجرا کنید تا پارامترهای موتور خودکار تنظیم شوند.
• پارامترها را مطابق مدل ECM-E3M-E21315SSE تعیین کنید (نوع موتور، انکودر، حالت کنترل Position/Speed/Torque).

4. نکات ایمنی و نصب

• زمین‌کردن صحیح: همه تجهیزات باید به زمین متصل باشند.
• فاصله‌گذاری کابل‌ها: کابل‌های قدرت و سیگنال حداقل 30 سانتی‌متر فاصله داشته باشند.
• بازرسی اتصالات: پیش از راه‌اندازی، تمام اتصالات بررسی شود.

مشخصات پلاک سروو درایو سروو موتور 1.5 کیلو وات سری E3 دلتا ترمزدار با کد ASD-E3-1521-L:

در ادامه یک نمونه پلاک سروو موتور 1.5 کیلو وات سری E3 دلتا را بصورت تصویری توضیح می‌دهیم.

مشخصات پلاک سروو درایو سروو موتور 1.5 کیلو وات EtherCAT دار سری E3 دلتا ترمزدار با کد ASD-E3-1521-E:

در ادامه یک نمونه پلاک سروو موتور 1.5 کیلو وات EtherCAT دار سری E3 دلتا را بصورت تصویری توضیح می‌دهیم.

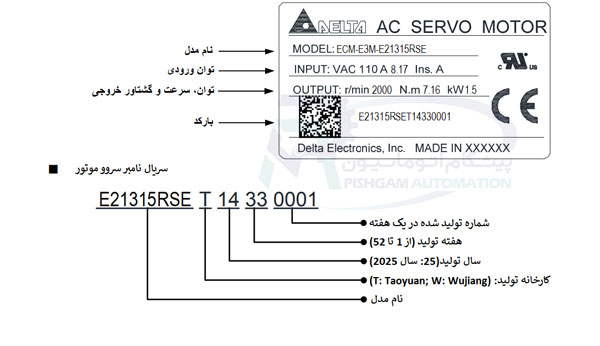

مشخصات پلاک سروو موتور 1.5 کیلو وات سری E3 دلتا ترمزدار با کد ECM-E3M-E21315SSE :

در ادامه یک نمونه پلاک سروو موتور 1.5 کیلو وات سری E3 دلتا ترمزدار را بصورت تصویری توضیح می دهیم.

کاربردهای متداول سروو موتور 1.5 کیلو وات دلتا سری E3

مشخصات پک کامل سروو موتور دلتا E3 تکفاز 100W 220VAC سری ASDA-E3

دانلود کاتالوگ انگلیسی سروو موتور دلتا E3 و نرم افزار ارتباطی ASDA-SOFT

جمع‌بندی

سروو موتور 1.5 کیلو وات سری E3 دلتا (ECM-E3M-E21315SSE) با طراحی ترمزدار، عملکردی دقیق، نرم و پایدار را در کنار صرفه‌جویی انرژی ارائه می‌دهد. انکودر مطلق 17 بیتی و سرعت نامی 2000 دور بر دقیقه، همراه با هماهنگی کامل با درایوهای ASDA-E3، امکان کنترل موقعیت دقیق و پاسخ سریع را فراهم می‌کند. این موتور برای ماشین‌های سبک، ربات‌های کوچک و خطوط تولید نیمه‌صنعتی گزینه‌ای ایده‌آل است.

تعمیر سروو موتور دلتا

پیشنهاد فنی

برای پروژه‌هایی که به دنبال راه‌اندازی سریع، دقت بالا و مصرف انرژی بهینه هستند، ECM-E3M-E21315SSE انتخابی مطمئن، اقتصادی و حرفه‌ای محسوب می‌شود.

خرید سروو موتور 1.5 کیلو وات سری E3 دلتا ترمزدار

برای تهیه سروو موتور 1.5 کیلو وات سری E3 دلتا ترمزدار و دریافت مشاوره تخصصی، با کارشناسان پیشگام اتوماسیون تماس بگیرید. این مجموعه به‌عنوان نمایندگی رسمی دلتا، اصالت کالا، پشتیبانی کامل، قیمت رقابتی و ارسال سریع را تضمین می‌کند.

ویژگی‌های خرید از پیشگام اتوماسیون

ویژگی‌های خرید از پیشگام اتوماسیون:

• گارانتی اصالت و کیفیت: اطمینان از خرید محصول اصلی دلتا با عملکرد پایدار.

• پشتیبانی تخصصی ۲۴/۷: همراهی از انتخاب مدل تا نصب و راه‌اندازی سیستم.

• تحویل سریع و ایمن: دریافت محصول با بسته‌بندی استاندارد و زمان کوتاه.

• قیمت شفاف و رقابتی: خریدی مطمئن و بدون هزینه‌های پنهان.

💡 انتخابی حرفه‌ای و مطمئن برای پروژه‌های صنعتی با دقت و عملکرد بالا.

برای مشاهده و خرید سایر مدل‌های این خانواده، از طریق لینک زیر اقدام نمایید:
👉 خرید سروو موتور دلتا از نمایندگی

سوالات متداول

1. تفاوت اصلی مدل ترمزدار و بدون ترمز در سری E3 چیست و چه تاثیری بر عملکرد دارد؟

مدل ترمزدار مجهز به سیستم قفل شفت الکترومغناطیسی است که در زمان قطع برق یا شرایط اضطراری از حرکت شفت جلوگیری می‌کند، در حالی که مدل بدون ترمز برای کاربردهای حرکت پیوسته و کم‌نگهداری مناسب است.

2. چه مزایای مصرف انرژی در سری E3 وجود دارد؟

با طراحی بهینه سیم‌پیچ‌ها و مدار مغناطیسی، این سروو تا ۱۵٪ مصرف انرژی کمتری نسبت به نسل‌های قبلی دارد و باعث کاهش هزینه‌های برق و گرمای تلف‌شده می‌شود.

3. طول عمر مکانیکی و نگهداری موتور چگونه تضمین می‌شود؟

ساختار مکانیکی مقاوم، بلبرینگ‌های با دوام و سیستم خنک‌کننده بهینه، اصطکاک و استهلاک قطعات را کاهش داده و طول عمر موتور را افزایش می‌دهد.

4. چرا پشتیبانی از EtherCAT در این مدل مهم است؟

EtherCAT امکان هماهنگی دقیق چندمحوره را فراهم می‌کند، تا در خطوط تولید پیچیده یا ربات‌های صنعتی، حرکت محورها بدون تأخیر و با دقت بالا همگام‌سازی شود.

5. نصب و راه‌اندازی این موتور چقدر آسان است؟

طراحی فشرده، وزن کم و سازگاری کامل با درایوهای ASDA-E3، نصب سریع و بدون نیاز به تنظیمات پیچیده را امکان‌پذیر می‌کند.
