سروو موتور 200 وات سری B3 دلتا ترمزدار ECM-B3M-C20602SS1

توضیحات

سروو موتورهای دلتا (Delta Servo Motors) در سال‌های اخیر به یکی از کلیدی‌ترین تجهیزات در صنعت اتوماسیون و ماشین‌سازی تبدیل شده‌اند. سری B3 دلتا، نسل جدید سروو سیستم‌ها، با بهبود دقت عملکرد، افزایش بازده و ساده‌سازی فرآیند سیم‌بندی، جایگزینی کارآمد برای سری‌های قدیمی‌تر مانند B2 به شمار می‌رود. در این بخش، سروو موتور ۲۰۰ وات سری B3 دلتا ترمزدار با سرعت نامی ۳۰۰۰ دور در دقیقه را به‌طور کامل معرفی می‌کنیم.

این سروو موتور ۲۰۰ وات قادر است ورودی پالس تا ۴ میلیون پالس در ثانیه (4 MPPS) را دریافت کند و با انواع کنترلرهای CNC کاملاً سازگار است. همچنین، سری B3 از سه حالت کنترلی اصلی پشتیبانی می‌کند: کنترل سرعت (Speed)، کنترل موقعیت (Position) و کنترل گشتاور (Torque)، که امکان عملکرد دقیق و انعطاف‌پذیر در پروژه‌های صنعتی را فراهم می‌آورد.

مشخصات و ویژگی‌های سروو موتور 200 وات سری B3 دلتا ترمزدار

• سروو موتورهای سری B3 دلتا با مجموعه‌ای از قابلیت‌های پیشرفته، کنترل دقیق و انعطاف‌پذیری بالا را در اختیار کاربران صنعتی قرار می‌دهند. این سری از سرووها دارای پورت‌های ارتباطی RS-485 و CANopen هستند که امکان اتصال سریع و مطمئن به سیستم‌های کنترل را فراهم می‌کنند.

• نرم‌افزار ASDA-Soft با رابط کاربری حرفه‌ای، مدیریت کامل سروو موتور و تنظیم پارامترها را به ساده‌ترین شکل ممکن ممکن می‌سازد. انکودر ۲۴ بیتی با رزولوشن ۱۶,۷۷۷,۲۱۶ پالس در هر دور، دقت موقعیت‌یابی بالا و حرکت نرم حتی در سرعت‌های پایین را تضمین می‌کند.

• پهنای باند پاسخگویی این سرووها به ۳.۱ کیلوهرتز ارتقاء یافته است که نسبت به سری B2، بهبود قابل توجهی در پاسخ دینامیکی ایجاد می‌کند. گشتاور خروجی تا ۳.۵ برابر بیشتر و شتاب‌گیری سریع، امکان استارت و توقف سریع محور را فراهم می‌کند.

• ورودی و خروجی‌های دیجیتال و آنالوگ به‌صورت قابل برنامه‌ریزی از طریق پارامترهای داخلی در دسترس هستند و پشتیبانی از ۹۹ موقعیت PR انعطاف‌پذیری بالایی در برنامه‌ریزی حرکت فراهم می‌کند. سیستم Auto Tuning داخلی، عملکرد بهینه و تنظیم خودکار پارامترها را تضمین می‌کند.

• ارتباط شبکه‌ای با استفاده از پورت RJ-45 و شبکه‌های Modbus RS-485 و CANopen به راحتی برقرار می‌شود و اتصال مستقیم به کامپیوتر تنها با یک کابل Mini USB و نرم‌افزار ASDA-Soft امکان‌پذیر است. زمان شتاب‌گیری از -۳۰۰۰ تا +۳۰۰۰ دور در دقیقه در شرایط بدون بار تنها ۱۰ میلی‌ثانیه است.

• ابعاد فشرده و بهینه این سری، شامل کاهش اندازه درایو تا ۲۰٪ و موتور تا ۳۰٪ نسبت به سری B2، صرفه‌جویی در فضا و کاهش هزینه را به همراه دارد. سروو موتورهای B3 دلتا برای کاربردهای صنعتی متنوع از جمله سیستم‌های ابزار دقیق، ماشین‌آلات الکترونیکی، ربات‌های صنعتی و صنایع چاپ و بسته‌بندی ایده‌آل هستند.

عملکردهای ارتقا یافته در سروو موتور 200 وات سری B3 دلتا ترمزدار

تحمل بار بالاتر (Higher Load Tolerance)

• دقت کنترل ارتقا یافته: سروو موتور دلتا B3 با دقت بالای خود، امکان حرکت پایدار و عملکرد مستمر سیستم را تضمین می‌کند.

• پاسخ سریع و کارآمد: حتی تحت بارهای مشابه، پهنای باند پاسخ‌دهی افزایش یافته و موتور حرکت نرم و قابل اعتماد خود را حفظ می‌کند.

  💡 این مشخصه‌ها، سروو موتور دلتا B3 را برای محیط‌های صنعتی با بار سنگین و نیاز به کنترل حساس، گزینه‌ای ایده‌آل می‌سازد.

پهنای باند پاسخ بالا  (High Response Bandwidth)

• پاسخ دینامیکی سریع‌تر: پهنای باند پاسخگویی از ۰.۵ کیلوهرتز در سری B2 به ۳.۱ کیلوهرتز در سری B3 افزایش یافته است، که امکان کنترل دقیق‌تر و سریع‌تر محور را فراهم می‌کند.
• افزایش کارایی عملیاتی: با کاهش ۴۰٪ در زمان نشست (Settling Time)، عملکرد سیستم نرم‌تر و بهره‌وری خطوط تولید بالاتر می‌رود.

طراحی کم‌مصرف و ابعاد فشرده (Energy-Saving & Compact Size)

• کاهش ابعاد درایو:

اندازه سروو درایو سری B3 تا ۲۰٪ کوچک‌تر شده و فضای کمتری در تابلو برق اشغال می‌کند، که مناسب تجهیزات با محدودیت فضا است.

• کوچک‌تر شدن موتور:

سروو موتور تا ۳۱٪ جمع‌وجورتر شده و علاوه بر صرفه‌جویی در فضا، هزینه‌های نصب و نگهداری را کاهش می‌دهد.

💡 این طراحی هوشمند، سروو موتور دلتا B3 را به گزینه‌ای عالی برای سیستم‌های مدرن و کم‌جا تبدیل کرده است.

افزایش سرعت و گشتاور سروو موتور 200 وات سری B3 دلتا ترمزدار نسبت به مدل B2

• سرعت و عملکرد ارتقا یافته:

حداکثر دور موتور سری B3 دلتا نسبت به سری B2 به ۶۰۰۰ دور در دقیقه افزایش یافته است.

• گشتاور بیشتر و شتاب سریع‌تر:

نسبت اضافه‌بار گشتاور تا ۳.۵ برابر افزایش یافته و زمان شتاب‌گیری و کاهش سرعت بهبود یافته است.

• بازه عملکرد گسترده‌تر:

این ارتقاءها امکان بهره‌وری و کارایی بالاتر در کاربردهای صنعتی متنوع را فراهم می‌کنند، به ویژه در سیستم‌هایی که نیاز به حرکت سریع و دقیق دارند.

عملکرد گشتاور ایمن STO  (Safe Torque Off) سروو موتور 200 وات سری B3 دلتا ترمزدار

• عملکرد داخلی STO امنیت پرسنل را تضمین می‌کند.
• طراحی مطابق با استاندارد IEC/EN 61800-5-2.
• سطح ایمنی SIL2 برای کاربردهای صنعتی حساس.

انکودر ۲۴ بیتی مطلق (Absolute Encoder)

• دقت موقعیت‌یابی ممتاز: انکودر ۲۴ بیتی با ۱۶,۷۷۷,۲۱۶ پالس در هر دور (BIT_24) امکان کنترل بسیار دقیق موقعیت شفت را فراهم می‌کند.

• حرکت نرم و پایدار در سرعت‌های پایین: رزولوشن بالا باعث حرکت یکنواخت شفت و بهبود عملکرد کلی ماشین‌آلات می‌شود.

• حفظ موقعیت حتی پس از خاموشی: انکودر مطلق (Absolute) موقعیت شفت را بدون تغییر پس از قطع برق نگه می‌دارد.

• کاهش ریپل گشتاور (Cogging Torque): دقت بالای انکودر موجب کاهش نوسانات گشتاور و افزایش کنترل نرم موتور می‌شود.

  💡 این ویژگی‌ها سروو موتور دلتا B3 را به انتخابی ایده‌آل برای کاربردهای صنعتی حساس و دقیق تبدیل کرده است.

کنترل دقیق و عملکرد بی‌نظیر با سروو موتور 200 وات سری B3 دلتا ترمزدار

• پشتیبانی از ۹۹ موقعیت PR: برنامه‌ریزی دقیق و انعطاف بالا در فرمان‌دهی حرکت.
• رابط کاربری بصری و گرافیکی: نرم‌افزار ساده و کاربرپسند برای تنظیم و مانیتورینگ.
• حالت‌های ورودی متنوع: شامل دستورات موقعیت و سرعت برای کاربردهای مختلف صنعتی.
• دستورات پیشرفته: پشتیبانی از همپوشانی، وقفه، پرش و تنظیم پارامتر برای کنترل حرفه‌ای.
• انکودر ۲۴ بیتی با دقت بالا: حرکت نرم و پایدار در سرعت پایین و کنترل دقیق موقعیت.
• کاهش ریپل گشتاور (Cogging Torque): افزایش دقت و عملکرد نرم‌تر موتور.
• پاسخگویی سریع و دقیق: فرکانس پاسخ تا ۳ کیلوهرتز و زمان تنظیم کمتر از ۱ میلی‌ثانیه.
• شتاب‌گیری بی‌نظیر: تنها در ۱۰ میلی‌ثانیه، از -۳۰۰۰ تا ۳۰۰۰ دور بر دقیقه در حالت بدون بار.

کنترل PID بازخورد آنالوگ سروو موتور 200 وات سری B3 دلتا ترمزدار

• ورودی آنالوگ کامل: امکان دریافت سیگنال‌های آنالوگ برای انعطاف بالا در انواع کاربردها.
• کنترل PID در زمان واقعی: پردازش دقیق و حساس سیگنال‌های آنالوگ از سنسورهای خارجی برای بهینه‌سازی عملکرد تولید و پردازش.

💡 این قابلیت به شما امکان می‌دهد کنترل پویا و دقت حداکثری را در فرآیندهای صنعتی حساس و دقیق تجربه کنید.

پاسخگویی به تمام خواسته های صنعتی

• سه حالت کنترلی پیشرفته: شامل کنترل موقعیت، سرعت و گشتاور؛ مدهای سرعت و گشتاور از طریق پارامتر داخلی یا فرمان آنالوگ قابل تنظیم هستند.
• فرمان‌پذیری فوق‌سریع: توانایی دریافت ورودی تا ۴ Mpps در مد کنترل موقعیت برای دقت عملکرد بی‌نظیر.
• فیلترهای دوگانه Notch: کاهش رزونانس‌های مکانیکی و تضمین حرکت نرم و پایدار شفت.
• پارامترهای جبران اصطکاک هوشمند: ایده‌آل برای کاربردهای حساس مانند اینترپولیشن دایره‌ای، محور Z و بال اسکرو.
• حفاظت در بارهای بالا: تضمین ایمنی و سلامت سیستم مکانیکی حتی در شرایط گشتاور شدید.

💡 با ترکیب دقت بالا، پاسخ سریع و کنترل انعطاف‌پذیر، این سروو موتور انتخابی حرفه‌ای برای پروژه‌های صنعتی حساس و پیشرفته است.

استفاده آسان و عملکرد چندمنظوره

• نرم‌افزار حرفه‌ای ASDA-Soft: امکان پیکربندی سریع، تنظیم ساده پارامترها و مانیتورینگ کامل عملکرد سروو موتور.
• صفحه کلید دیجیتال اختصاصی: تنظیم مستقیم پارامترها و مشاهده وضعیت سروو درایو و موتور بدون نیاز به ابزار جانبی.
• کابل ارتباطی اختصاصی ASD-CNUSOA08 (اختیاری): اتصال سریع و آسان به کامپیوتر برای دسترسی مستقیم به نرم‌افزار و انجام تنظیمات پیشرفته.

💡 این امکانات سروو موتور دلتا سری B3 را به یک گزینه چندمنظوره، کاربرپسند و حرفه‌ای برای طیف گسترده‌ای از کاربردهای صنعتی تبدیل می‌کنند.

همگام‌سازی محورها با سرعت و دقت بالا با سروو موتور 200 وات سری B3 دلتا

• کنترل آسان دروازه (Gate Control): تبادل داده سریع بین محورهای پرسرعت از طریق پروتکل EtherCAT.
• سازگاری با استانداردهای جهانی: مطابق IEC 61158 و IEC 61800-7 فیلدبوس، تضمین عملکرد پایدار و مطمئن در محیط‌های صنعتی.

💡 این ویژگی امکان هماهنگی دقیق محورها و اجرای پروژه‌های صنعتی با سرعت بالا و دقت حرکتی بالا را فراهم می‌کند.

راه‌اندازی آسان و سیم‌کشی ساده

• راه‌اندازی سریع و ساده: سروو موتور دلتا سری B3 برای پروژه‌های صنعتی طراحی شده تا فرآیند نصب و راه‌اندازی به حداقل زمان و تلاش برسد.
• مدار کنترل و قدرت مجزا: افزایش ایمنی و سهولت در تعمیر و نگهداری سیستم.
• ارتباط پرسرعت EtherCAT: کاهش قابل توجه زمان سیم‌کشی و بازرسی در مقایسه با روش‌های سنتی تک‌محوره.
• پشتیبانی چندمحوره و I/O از راه دور: امکان اتصال ماژول‌های ورودی و خروجی تنها با یک سیم‌کشی، مناسب برای سیستم‌های پیچیده صنعتی.

💡 این قابلیت‌ها تضمین می‌کنند که راه‌اندازی سیستم‌های صنعتی هم سریع، هم ایمن و هم با حداقل هزینه و حداکثر کارایی انجام شود.

آموزش تصویری وایرینگ، اتصالات درایو و پلاک سروو موتور 200 وات سری B3 دلتا ترمزدار

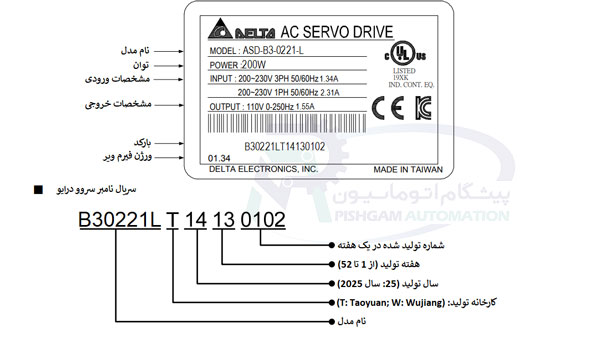

مشخصات پلاک سروو درایو سروو موتور 200 وات سری B3 دلتا ترمزدار با کد ASD-B3-0221-L

در ادامه یک نمونه پلاک سروو موتور 200 وات سری B3 دلتا را بصورت تصویری توضیح می‌دهیم.

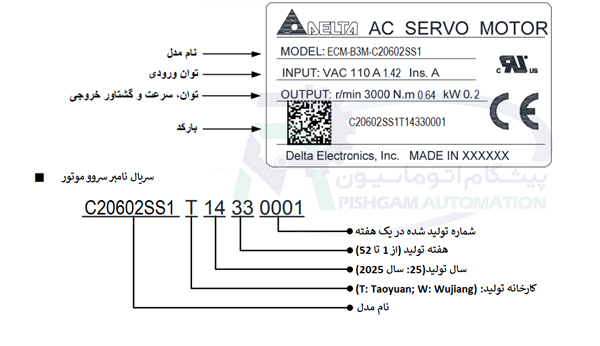

مشخصات پلاک سروو موتور 200 وات سری B3 دلتا ترمزدار با کد ECM-B3M-C20602SS1

در ادامه یک نمونه پلاک سروو موتور 200 وات سری B3 دلتا ترمزدار را بصورت تصویری توضیح می دهیم.

مشخصات پک کامل سروو موتور دلتا B3 تکفاز 200W 220VAC سری ASDA-B3

دانلود کاتالوگ انگلیسی سروو موتور دلتا B3 و نرم افزار ارتباطی ASDA-SOFT

جمع بندی و پیشنهاد فنی

سروو موتور 200 وات سری B3 دلتا ترمزدار با طراحی پیشرفته و قابلیت‌های به‌روز، گزینه‌ای ایده‌آل برای کاربردهای حساس و صنعتی نیمه‌حرفه‌ای تا حرفه‌ای است. این سروو با پشتیبانی از سه حالت کنترلی اصلی (موقعیت، سرعت و گشتاور)، ورودی پالس بالا تا ۴ Mpps، انکودر ۲۴ بیتی با رزولوشن ۱۶,۷۷۷,۲۱۶ پالس و سیستم Auto Tuning داخلی، کنترل دقیق و پاسخ سریع را تضمین می‌کند.

ابعاد فشرده و کاهش اندازه موتور و درایو تا ۳۰٪، نصب آسان در تابلوهای محدود را ممکن کرده و بهره‌وری سیستم را افزایش می‌دهد. علاوه بر این، پورت‌های RS-485 و CANopen و اتصال مستقیم به نرم‌افزار ASDA-Soft، امکان مانیتورینگ و تنظیم سریع پارامترها را فراهم می‌آورد و استفاده از آن را در پروژه‌های صنعتی پیچیده ساده و مطمئن می‌سازد.

پیشنهاد فنی

• برای پروژه‌هایی که نیاز به توقف دقیق و کنترل موقعیت شفت دارند، مدل ترمزدار بهترین انتخاب است.
• برای کاربردهای با حرکت آزاد شفت و سرعت بالاتر، می‌توان مدل بدون ترمز را مدنظر قرار داد.
• این سروو برای سیستم‌های ماشین‌آلات CNC سبک و متوسط، ربات‌های صنعتی، خطوط بسته‌بندی و ماشین‌آلات چاپ و برش مناسب است.

خرید سروو موتور 200 وات سری B3 دلتا ترمزدار

جهت خرید انواع تجهیزات اتوماسیون دلتا و همچنین سایر تجهیزات اتوماسیون صنعتی و راهنمایی در مورد انتخاب سروو موتور 200 وات سری B3 دلتا ترمزدار میتوانید با کارشناسان ما در مجموعه پیشگام اتوماسیون در ارتباط باشید و آن را با بهترین قیمت و پشتیبانی فروش دریافت نمایید.

جهت خرید سایر مدل ها از اینجا اقدام نمایید>>>>  خرید سروو موتور دلتا از نمایندگی

برای برآوردن الزامات و احتیاجات ماشین ابزارهای همه کاره و افزایش مزیت رقابتی در بازار اتوماسیون صنعتی، Delta سری جدیدی از سروو موتورها را با نام ASDA-B3 که دارای قابلیت تحمل بالا، عملکرد پایدار، کنترل دقیق و مقرون به صرفه را به بازار اتوماسیون صنعتی عرضه کرده است.
