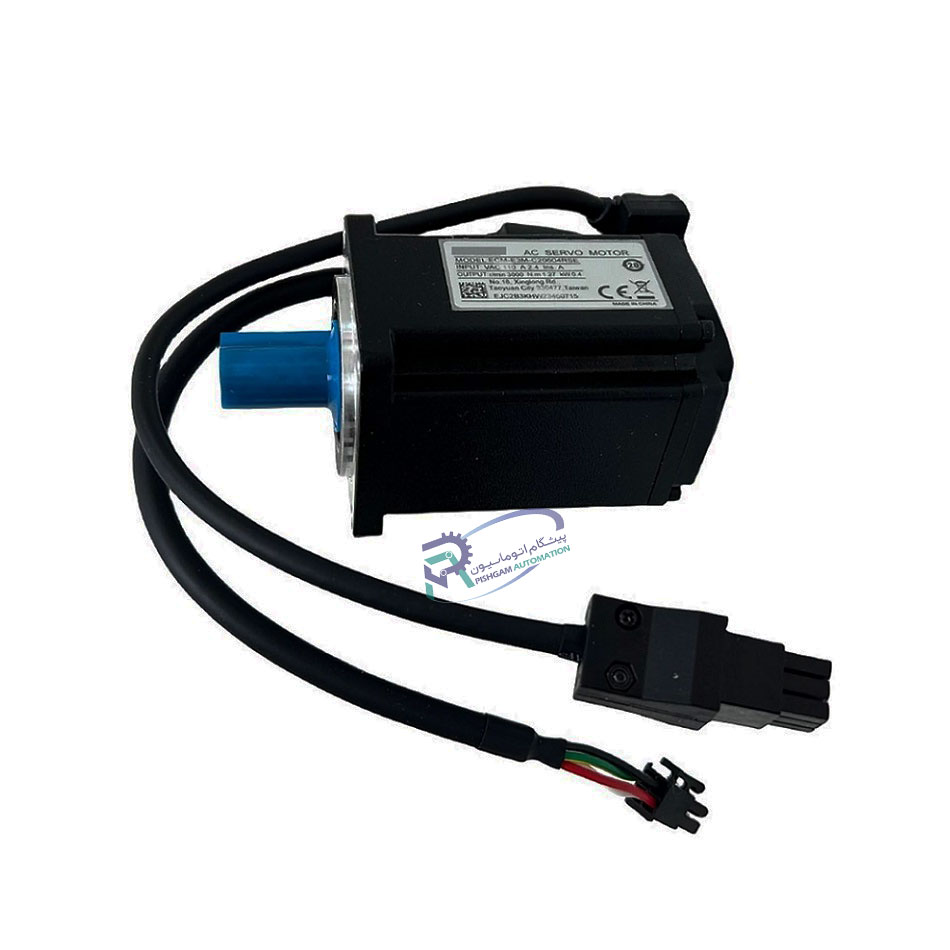

سروو موتور 750 وات سری E3 دلتا بدون ترمز ECM-E3M-C20807RSE

توضیحات

سروو موتور دلتا 750 وات سری E3 دلتا مدل ECM-E3M-C20807RSE، نسخه بدون ترمز خانواده اقتصادی E3، ترکیبی از دقت بالا، عملکرد پایدار و مصرف انرژی بهینه را ارائه می‌دهد. این موتور گزینه‌ای ایده‌آل برای پروژه‌های نیمه‌صنعتی و ماشین‌آلات سبک است که به کنترل موقعیت دقیق و حرکت نرم نیاز دارند.

با انکودر مطلق 17 بیتی و پاسخ‌دهی سریع، ECM-E3M-C20807RSE امکان اجرای حرکت‌های دقیق میلی‌متری و هماهنگ را فراهم می‌کند. طراحی بدون ترمز این مدل، آن را برای سیستم‌هایی که نیازی به توقف فوری محور پس از قطع برق ندارند، مناسب می‌سازد. به همین دلیل، این سروو موتور در ماشین‌های بسته‌بندی، خطوط مونتاژ، ربات‌های سبک و دستگاه‌های برش اتوماتیک بسیار محبوب است.

مشخصات و ویژگی‌های سروو موتور 750 وات سری E3 دلتا بدون ترمز

سروو موتور ECM-E3M-C20807RSE از خانواده اقتصادی سرو E3 دلتا با طراحی فشرده و راندمان انرژی بالا، گزینه‌ای مناسب برای پروژه‌های سبک و نیمه‌صنعتی است. این مدل برای کاربردهایی طراحی شده که حرکت نرم، کنترل دقیق و عملکرد پایدار اهمیت دارد، بدون نیاز به ترمز داخلی، که باعث کاهش وزن و افزایش طول عمر مکانیکی موتور می‌شود.

حرف R در انتهای کد مدل، نشان‌دهنده‌ی نسخه‌ی بدون ترمز (No Brake Type) است.

کاربردهای متداول سروو موتور 750 وات دلتا سری E3

سروو موتور ECM-E3M-C20807RSE با توان ۷۵۰ وات، دقت بالا و طراحی بدون ترمز، در طیف گسترده‌ای از سیستم‌ها و ماشین‌آلات نیمه‌صنعتی و سبک کاربرد دارد:

• ماشین‌های بسته‌بندی و پرکننده مواد

• خطوط مونتاژ و سیستم‌های تغذیه (Feeding Systems)

• ربات‌های سبک و مکانیزم‌های Pick & Place

• ماشین‌های چاپ و برش صنعتی

• دستگاه‌های اندازه‌گیری و کنترل حرکتی دقیق

• تجهیزات آموزشی و آزمایشگاهی

سروو موتور دلتا با قابلیت همگام‌سازی چند محور از طریق EtherCAT، برای پروژه‌هایی که نیاز به دقت و هماهنگی بالا دارند، انتخابی ایده‌آل محسوب می‌شود.

بررسی عملکرد و ویژگی‌های فنی در سروو موتور 750 وات سری E3 دلتا بدون ترمز

سری E3 دلتا با تمرکز بر دقت حرکتی بالا، پاسخ‌دهی سریع و مصرف انرژی بهینه طراحی شده است و مدل ECM-E3M-C20807RSE با توان 750 وات، این اصول را به‌خوبی نمایان می‌کند:

پهنای باند پاسخ بالا  (High Response Bandwidth)

این سروو موتور با پهنای باند کنترل حدود 1.2 کیلوهرتز، واکنش بسیار سریعی به تغییرات فرمان ارائه می‌دهد. نتیجه، حرکت شفت نرم، پایدار و دقیق در کاربردهایی مثل ماشین‌های بسته‌بندی، سیستم‌های Pick & Place و دستگاه‌های برش دقیق است، بدون هیچ گونه لرزش یا نوسان، حتی در تغییرات ناگهانی بار یا جهت.

حذف ترمز داخلی – کاهش هزینه و افزایش دوام

سروو موتور ECM-E3M-C20807RSE با طراحی بدون ترمز، برای کاربردهایی مناسب است که نیازی به قفل شدن شفت هنگام قطع برق ندارند، مانند حرکت‌های افقی یا سیستم‌های نوار نقاله. این رویکرد، علاوه بر کاهش وزن و هزینه، باعث افزایش طول عمر بلبرینگ‌ها و کاهش سایش و استهلاک قطعات داخلی می‌شود، در نتیجه عملکرد پایدارتر و نگهداری آسان‌تری را فراهم می‌کند.

تعمیر سروو موتور دلتا

طراحی کم‌مصرف و ابعاد جمع‌وجور (Energy-Saving & Compact Size)

سروو موتور ECM-E3M-C20807RSE با ابعاد فشرده و بدنه سبک، نصب و یکپارچه‌سازی را حتی در فضاهای محدود بسیار ساده می‌کند. بهینه‌سازی‌های الکترومغناطیسی و سیستم خنک‌کننده داخلی، مصرف انرژی پایین، حرارت حداقلی و عملکرد پایدار را همزمان فراهم می‌آورد، که این ویژگی‌ها آن را برای ماشین‌آلات سبک، ربات‌های کوچک و خطوط تولید دقیق ایده‌آل می‌کند.

سازگاری بالا با درایوهای دلتا

سروو موتور ECM-E3M-C20807RSE به‌طور کامل با درایوهای ASDA-E3 دلتا هماهنگ است و قابلیت‌هایی مانند Auto-Tuning هوشمند، کنترل سه‌حالته (Position/Speed/Torque) و کاهش لرزش هنگام توقف (Damping Control) را ارائه می‌دهد تا دقت و ثبات حرکت موتور به حداکثر برسد.

همچنین، این سروو قابلیت سازگاری با درایوهای ASDA-A3 را دارد و امکان ارتقا و بهبود عملکرد سیستم در پروژه‌های پیچیده‌تر را بدون تغییر سخت‌افزاری موتور فراهم می‌کند.

دوره سروو موتور دلتا

کنترل موقعیت با دقت میکرونی سروو موتور 750 وات سری E3 دلتا بدون ترمز نسبت به مدل B2

سروو موتور ECM-E3M-C20807RSE با انکودر مطلق 17 بیتی، بیش از 131,000 پله موقعیت در هر دور را تشخیص می‌دهد. این دقت فوق‌العاده امکان اجرای حرکات میلی‌متری و دقیق را فراهم می‌کند و برای کاربردهایی مانند ماشین‌های بسته‌بندی حساس، خطوط مونتاژ قطعات الکترونیکی و چاپ صنعتی که نیاز به هماهنگی کامل دارند، گزینه‌ای ایده‌آل به شمار می‌آید.

طراحی اقتصادی و بهینه برای پروژه‌های سبک (Economical & Optimized Design)

سری E3 دلتا با تمرکز بر صرفه‌جویی در انرژی و کاهش هزینه‌های پروژه، یک گزینه ایده‌آل برای کاربردهای سبک و نیمه‌صنعتی است. بدنه جمع‌وجور، مصرف برق پایین و سازگاری کامل با درایوهای ASDA-E3، این سروو را به انتخابی اقتصادی و در عین حال دقیق برای مهندسان و طراحان تبدیل کرده است. نسبت به سری‌های پیشرفته‌تر مانند A3، این مدل ترکیبی از عملکرد قابل اعتماد و هزینه کمتر ارائه می‌دهد.

فروش تجهیزات اتوماسیون صنعتی

سرعت پاسخ‌دهی بالا و عملکرد نرم سروو موتور 750 وات سری E3 دلتا بدون ترمز نسبت به مدل B2

سروو موتور 750 وات ECM-E3M-C20807RSE با روتور سبک و مگنت‌های دائم با چگالی شار بالا، توانایی واکنش سریع به فرمان‌های کنترلی را دارد. این ویژگی باعث می‌شود حرکت شفت نرم، یکنواخت و بدون لرزش باشد، که در کاربردهایی مانند سیستم‌های Pick & Place، خطوط بسته‌بندی و چاپ‌های صنعتی دقیق، اهمیت ویژه‌ای پیدا می‌کند.

کاهش مصرف انرژی تا ۱۵٪ (Up to 15% Energy Saving)

سری E3 دلتا با بازطراحی سیم‌پیچ‌ها و بهینه‌سازی مدار مغناطیسی، مصرف انرژی را نسبت به نسل قبلی (A2) تا ۱۵٪ کاهش داده است. این ویژگی به‌ویژه در خطوط تولید مداوم ۲۴ ساعته ارزشمند است و همزمان باعث کاهش چشمگیر هزینه‌های انرژی و حفظ راندمان بالای موتور می‌شود.

ایمنی و پایداری بالا در شرایط صنعتی (High Safety & Industrial Stability)

سروو موتور 750 وات ECM-E3M-C20807RSE با بدنه مقاوم و طراحی پیشرفته روتور، امکان عملکرد پایدار حتی در محیط‌های صنعتی با شرایط چالش‌برانگیز را فراهم می‌کند. مگنت‌های دائم با چگالی شار بالا باعث پاسخ سریع و دقیق به فرمان‌ها می‌شوند، در حالی که حرکتی نرم و شتاب‌گیری یکنواخت شفت، ایمنی و دوام سیستم‌های Pick & Place، خطوط بسته‌بندی و چاپ صنعتی دقیق را تضمین می‌کند.

عملکرد همگام‌سازی محورها با سرعت و دقت بالا با سروو موتور 750 وات سری E3 دلتا

سروو موتور 750 وات سری E3 دلتا با پشتیبانی از EtherCAT امکان هماهنگی دقیق و همزمان چند محور را فراهم می‌کند. رعایت استانداردهای صنعتی IEC 61158 و IEC 61800-7، حرکتی پایدار، همزمان و بدون تأخیر ایجاد می‌کند و عملکردی ایده‌آل برای خطوط تولید چندمحوره، ربات‌های صنعتی و پروژه‌های نیازمند دقت بالا ارائه می‌دهد.

سری E3 دلتا؛ نسل جدید سرووهای هوشمند اقتصادی

سری E3 دلتا به‌عنوان جایگزینی برای سری A2 معرفی شده تا کنترل حرکتی دقیق و پایدار را با هزینه‌ای اقتصادی در اختیار صنایع کوچک و متوسط قرار دهد.

با طراحی فشرده، لرزش بسیار کم و انکودر مطلق 17 بیتی، این سروو حرکتی نرم، دقیق و قابل اعتماد ارائه می‌کند. بهینه‌سازی الگوریتم‌های کنترلی و راه‌اندازی ساده، نصب سریع و بدون نیاز به تنظیمات پیچیده را ممکن می‌سازد.

محصولات اتوماسیون صنعتی دلتا

تفاوت مدل ترمزدار و بدون ترمز در سری E3

مدل ترمزدار (Brake Type):

این نسخه دارای ترمز داخلی است که شفت را هنگام قطع برق یا توقف فوری قفل می‌کند. برای کاربردهایی که ایمنی و توقف دقیق محور حیاتی است، مانند دستگاه‌های وزنی یا مکانیزم‌های شیب‌دار، ایده‌آل است.

مدل بدون ترمز (No Brake Type):

این مدل بدون ترمز داخلی طراحی شده و حرکت روان‌تر، اصطکاک کمتر و نصب آسان‌تری دارد. مناسب برای کاربردهایی است که نیازی به قفل شدن شفت هنگام قطع برق ندارند، مانند نوار نقاله‌ها، ماشین‌های بسته‌بندی و خطوط تولید افقی.

راهنمای انتخاب مدل مناسب:

انتخاب بین ترمزدار و بدون ترمز بر اساس نیاز ایمنی، نوع کاربرد و محدودیت‌های نصب انجام می‌شود. در پروژه‌های افقی و بدون بار معلق، مدل بدون ترمز ECM-E3M-C20807RSE یک گزینه اقتصادی، سبک و کارآمد به شمار می‌رود.

آموزش سیم‌بندی و اتصالات سروو موتور 750 وات سری E3 دلتا

برای راه‌اندازی صحیح سروو موتور 750 وات سری E3 دلتا بدون ترمز با شبکه EtherCAT، رعایت مراحل زیر ضروری است:

1. اتصالات قدرت (Power Connections)

• ورودی برق AC (220V):

  • L (Line): اتصال به فاز ورودی برق.

  • N (Neutral): اتصال به نول ورودی برق.

  • PE (Protective Earth): اتصال به زمین حفاظتی برای ایمنی.

• اتصال به سروو درایو (ASDA-E3):

  • U, V, W: اتصالات به فازهای موتور (توجه: این اتصالات باید به‌درستی به ترمینال‌های موتور متصل شوند).

  • GND: اتصال به زمین حفاظتی.

2. اتصالات انکودر و فیدبک (Encoder and Feedback Connections)

• انکودر مطلق 17 بیتی:

  • A+, A-, B+, B-, Z+, Z-: اتصالات سیگنال‌های انکودر برای فیدبک موقعیت.

  • +5V: تأمین ولتاژ تغذیه برای انکودر.

  • GND: اتصال به زمین مشترک.

3. اتصالات I/O دیجیتال (Digital I/O Connections)

• ورودی‌ها (DI1 تا DI4):

  • اتصالات به ورودی‌های دیجیتال برای کنترل وضعیت موتور (مانند شروع، توقف، جهت حرکت).

  • معمولاً از ورودی‌های 24V DC استفاده می‌شود.

• خروجی‌ها (DO1 تا DO2):

  • اتصالات به خروجی‌های دیجیتال برای ارائه سیگنال‌های وضعیت موتور (مانند آماده‌به‌کار، خطا).

4. اتصالات ارتباطی (Communication Connections)

• EtherCAT:

  • برای ارتباط با سیستم‌های کنترل پیشرفته، پورت EtherCAT در نظر گرفته شده است.

  • TX, RX: اتصالات برای ارسال و دریافت داده‌ها.

  • GND: اتصال به زمین مشترک.

5. آموزش تصویری وایرینگ و اتصالات درایو سروو موتور 750 وات سری E3 دلتا بدون ترمز

6. تنظیمات اولیه درایو (Initial Drive Settings)

• Auto-Tuning:

  • پس از اتصال تمامی سیم‌ها، از قابلیت Auto-Tuning در درایو ASDA-E3 استفاده کنید تا پارامترهای موتور به‌صورت خودکار تنظیم شوند.

• تنظیمات پارامترها:

  • پارامترهای مربوط به نوع موتور، انکودر، و نوع کنترل (Position/Speed/Torque) را مطابق با مشخصات مدل ECM-E3M-C20807RSE تنظیم کنید.

7. نکات ایمنی و نصب

• زمین‌کردن مناسب:

  • اطمینان حاصل کنید که تمامی تجهیزات به‌درستی به سیستم زمین متصل شده‌اند تا از خطرات احتمالی جلوگیری شود.

• فاصله‌گذاری مناسب کابل‌ها:

  • کابل‌های قدرت و سیگنال را حداقل 30 سانتی‌متر از یکدیگر فاصله دهید تا تداخل الکترومغناطیسی کاهش یابد.

• بررسی اتصالات:

  • پیش از راه‌اندازی، تمامی اتصالات را بررسی کرده و از صحت آن‌ها اطمینان حاصل کنید.

💡 توجه: در صورت نیاز به راهنمایی بیشتر یا دریافت اطلاعات تخصصی، همکاران ما در مجموعه فنی پیشگام اتوماسیون آماده ارائه مشاوره هستند.

مقایسه سری E3 با سری‌های A3 و B3

مشخصات پلاک سروو درایو سروو موتور 750 وات سری E3 دلتا بدون ترمز با کد ASD-E3-0721-L

نمونه پلاک سروو موتور 750 وات سری E3 دلتا

مشخصات پلاک سروو درایو سروو موتور 750 وات EtherCAT دار سری E3 دلتا بدون ترمز با کد ASD-E3-0721-E

نمونه پلاک سروو موتور 750 وات EtherCAT دار سری E3 دلتا

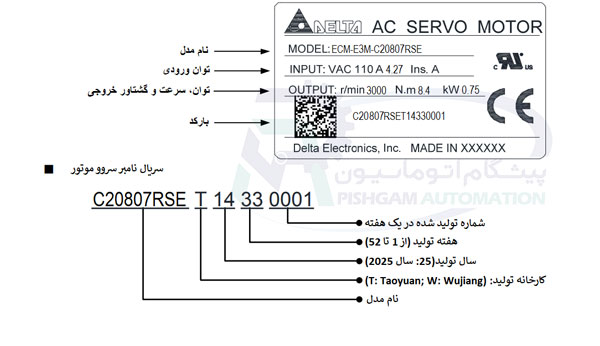

مشخصات پلاک سروو موتور 750 وات سری E3 دلتا بدون ترمز با کد ECM-E3M-C20807RSE

در ادامه یک نمونه پلاک سروو موتور 750 وات سری E3 دلتا بدون ترمز را بصورت تصویری توضیح می دهیم.

مشخصات پک کامل سروو موتور دلتا E3 تکفاز 750W 220VAC سری ASDA-E3

دانلود کاتالوگ انگلیسی سروو موتور دلتا E3 و نرم افزار ارتباطی ASDA-SOFT

جمع‌بندی

سروو موتور 750 وات سری E3 دلتا (ECM-E3M-C20807RSE) با طراحی بدون ترمز، ترکیبی از دقت بالا، پایداری عملکرد و صرفه‌جویی اقتصادی را ارائه می‌دهد. این موتور با انکودر مطلق 17 بیتی، سرعت نامی 3000 دور بر دقیقه و سازگاری کامل با درایوهای ASDA-E3، حرکت نرم، پاسخ سریع و کنترل مطمئن موقعیت را در ماشین‌آلات سبک، ربات‌های کوچک و سیستم‌های کنترل دقیق فراهم می‌کند.

پیشنهاد فنی

برای پروژه‌های اتوماسیون سبک و نیمه‌صنعتی که نیازمند مصرف بهینه انرژی، نصب آسان و دقت حرکتی بالا هستند، مدل ECM-E3M-C20807RSE یک انتخاب حرفه‌ای، اقتصادی و مطمئن محسوب می‌شود.

خرید سروو موتور 750 وات سری E3 دلتا بدون ترمز

برای تهیه سروو موتور ECM-E3M-C20807RSE (بدون ترمز) و دریافت مشاوره تخصصی برای انتخاب مناسب‌ترین مدل متناسب با پروژه شما، می‌توانید با کارشناسان پیشگام اتوماسیون تماس بگیرید. این مجموعه به‌عنوان نمایندگی رسمی دلتا، عرضه مستقیم محصولات با قیمت رقابتی و پشتیبانی کامل از پیش و پس از خرید را تضمین می‌کند.

برای مشاهده و خرید سایر مدل‌های سری E3، از لینک زیر استفاده کنید:

👉 خرید سروو موتور دلتا از نمایندگی

مزایای خرید از پیشگام اتوماسیون:

• نمایندگی رسمی دلتا: دسترسی به انواع سروو موتور، درایو، PLC و تجهیزات اتوماسیون با ضمانت اصالت کالا.

• قیمت رقابتی و شرایط ویژه: محصولات با بهترین قیمت بازار و پشتیبانی کامل فروش ارائه می‌شوند.

• مشاوره تخصصی قبل و بعد از خرید: کارشناسان فنی شما را در انتخاب مدل مناسب، نصب و راه‌اندازی همراهی می‌کنند.

• ارسال سریع و ایمن: تحویل در کوتاه‌ترین زمان ممکن با بسته‌بندی استاندارد.

💡 با خرید از پیشگام اتوماسیون، علاوه بر تضمین کیفیت و اصالت کالا، پشتیبانی تخصصی دائمی را نیز در کنار خود خواهید داشت.

سوالات متداول

1. توان و سرعت این سروو موتور چه تاثیری در عملکرد خطوط تولید دارد؟

با توان 750 وات و سرعت نامی 3000 دور بر دقیقه، این موتور امکان حرکت نرم و شتاب‌دهی سریع شفت را فراهم می‌کند که برای خطوط مونتاژ دقیق و دستگاه‌های Pick & Place بسیار مناسب است.

2. نصب در فضاهای محدود چگونه انجام می‌شود؟

طراحی جمع‌وجور و سبک سری E3 نصب در محیط‌های محدود را آسان می‌کند و وزن کمتر مدل بدون ترمز (RSE) باعث کاهش فشار مکانیکی روی شفت و پایه‌ها می‌شود.

3.آیا این موتور قابلیت ارتقا به سیستم‌های پیشرفته‌تر را دارد؟

بله. سازگاری کامل با درایوهای ASDA-E3 و قابلیت اتصال به ASDA-A3 امکان ارتقا عملکرد و استفاده در پروژه‌های پیشرفته‌تر را فراهم می‌کند.

4. قابلیت همگام‌سازی محورها با EtherCAT چه مزیتی دارد؟

با EtherCAT، چند محور می‌توانند همزمان و بدون تأخیر حرکت کنند که برای خطوط تولید چندمحوره و ربات‌های صنعتی ضروری است.

5. تفاوت مدل ترمزدار و بدون ترمز چیست؟

• بدون ترمز (No Brake): حرکت نرم‌تر، اصطکاک کمتر، نصب آسان و مناسب سیستم‌هایی که نیازی به قفل شفت هنگام قطع برق ندارند، مثل نوار نقاله‌ها یا خطوط تولید افقی.

• ترمزدار (Brake Type): دارای ترمز داخلی برای توقف فوری و ایمن شفت، مناسب کاربردهای حساس یا مکانیزم‌های شیب‌دار و وزنی.
