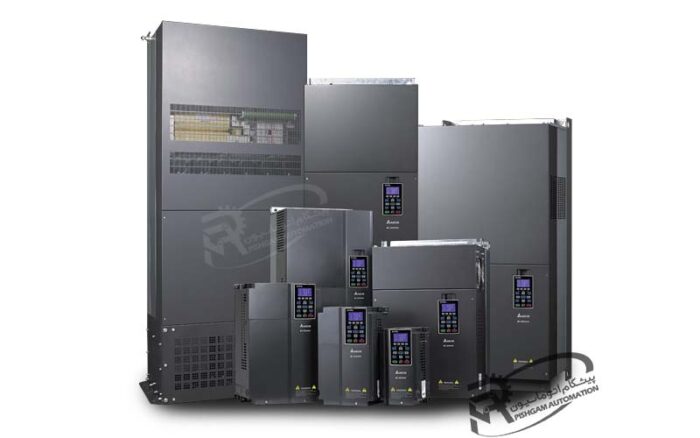

اینورتر سری VFD-C2000 دلتا

توضیحات

معرفی و بررسی اینورتر دلتا مدل C2000

اینورتر دلتا مدل C2000 یکی از پیشرفته‌ترین و قدرتمندترین درایوهای کنترل دور موتور ساخت شرکت Delta Electronics است. این درایو با بهره‌گیری از تکنولوژی‌های روز دنیا، امکانات پیشرفته‌ای را برای کنترل سرعت و گشتاور موتورهای القایی (IM) و موتورهای سنکرون آهنربای دائم (PM) فراهم می‌کند. مدل C2000 با توان بالا، قابلیت‌های کنترلی گسترده، و ماژولار بودن طراحی، انتخابی عالی برای کاربردهای سنگین صنعتی به‌شمار می‌رود. ی

---

 معرفی اجمالی اینورتر C2000

اینورتر دلتا مدل C2000 یک اینورتر با قابلیت کنترل برداری پیشرفته (Vector Control) است که علاوه بر کنترل دقیق موتورهای القایی (IM)، قابلیت کنترل موتورهای سنکرون با آهنربای دائم (PM) را نیز دارد. این اینورتر به دلیل توان بالا، ساختار ماژولار و پشتیبانی از پروتکل‌های صنعتی پیشرفته، در دسته‌ی حرفه‌ای‌ترین درایوهای دلتا قرار دارد.

---

ویژگی‌های کلیدی در کاتالوگ C2000

✔️ کنترل پیشرفته برداری (Vector Control)

• قابلیت کنترل بدون سنسور (Sensorless Vector) و با سنسور (FOC + Encoder)

• کنترل دقیق گشتاور حتی در سرعت‌های پایین

• مناسب برای موتورهای القایی و سنکرون مغناطیس دائم

✔️ پشتیبانی از انواع موتور

• پشتیبانی از موتورهای القایی (IM) و موتورهای سنکرون (PM Motor)

• قابلیت تنظیمات خودکار موتور (Auto Tuning)

✔️ محدوده وسیع توان

• توان خروجی: از 0.75 کیلووات تا 400 کیلووات (و بالاتر در مدل‌های خاص)

• مناسب برای ولتاژهای تک‌فاز و سه‌فاز (200V تا 480V)

✔️ ماژولار بودن طراحی

• دارای اسلات‌های توسعه برای کارت‌های ارتباطی و ورودی/خروجی

• قابلیت نصب کارت‌های PG، کارت‌های Profibus، DeviceNet، CANopen، Modbus TCP/IP و EtherCAT

✔️ قابلیت ترمز دینامیکی

• مجهز به مقاومت داخلی ترمز در مدل‌های کم‌قدرت

• پشتیبانی از مقاومت خارجی در مدل‌های پرقدرت

✔️ رابط کاربری و برنامه‌پذیری آسان

• دارای نمایشگر دیجیتال با کلیدهای برنامه‌ریزی

• قابلیت کنترل محلی و از راه دور

• زبان برنامه‌نویسی داخلی (PLC onboard – برنامه‌پذیری ساده)

---

 مشخصات فنی (طبق کاتالوگ رسمی)

---

کاربردهای صنعتی اینورتر دلتا مدل C2000

اینورتر دلتا مدل C2000 به دلیل قدرت بالا و قابلیت‌های پیشرفته، در صنایع مختلفی کاربرد دارد:

• ✅ ماشین‌سازی و خطوط تولید اتوماتیک

• ✅ سیستم‌های حمل و نقل (نوار نقاله‌ها، جرثقیل، آسانسور)

• ✅ صنایع فولاد و ریخته‌گری

• ✅ صنایع بسته‌بندی، نساجی و چاپ

• ✅ پمپ و فن‌های صنعتی سنگین

• ✅ کمپرسورها و ماشین‌آلات با بار متغیر

---

 مزایای استفاده از اینورتر دلتا مدل C2000

• عملکرد پایدار در شرایط سخت

• کنترل بسیار دقیق سرعت و گشتاور

• صرفه‌جویی در انرژی با کنترل هوشمند موتور

• کاهش استهلاک موتور و افزایش طول عمر آن

• پشتیبانی از چندین پروتکل صنعتی برای ادغام با PLC و HMI

• پشتیبانی از عملیات PID برای کنترل حلقه بسته (مثلاً در پمپ‌ها)

---

نصب و نگهداری

کاتالوگ C2000 همچنین شامل راهنمای نصب گام‌به‌گام، ابعاد مکانیکی، دیاگرام‌های سیم‌کشی، و توضیحات کاملی درباره نگهداری است. برای نصب، رعایت فاصله‌های تهویه، انتخاب سیم و فیوز مناسب، و پیکربندی اولیه از طریق کی‌پد یا نرم‌افزار Delta VFDSoft بسیار مهم است.

---

نرم‌افزار و مستندات

• VFDSoft: نرم‌افزار تنظیمات، مانیتورینگ و عیب‌یابی اینورتر

• Delta Catalog: شامل کدهای فنی، ابعاد، دیاگرام سیم‌کشی، جدول پارامترها

• Quick Start Guide: برای راه‌اندازی سریع و ایمن

---

نتیجه‌گیری

اینورتر دلتا C2000 یک گزینه حرفه‌ای و قابل اعتماد برای کاربردهای صنعتی سنگین است. کاتالوگ اینورتر C2000 تمام اطلاعات مورد نیاز درباره نحوه نصب، برنامه‌نویسی، تنظیمات کنترلی، و مشخصات الکتریکی را به‌طور کامل ارائه می‌دهد. اگر به دنبال یک اینورتر با دقت بالا، انعطاف‌پذیری زیاد، و عملکرد طولانی‌مدت هستید، C2000 از دلتا یکی از بهترین گزینه‌های بازار محسوب می‌شود.

قابلیت هایاینورتر دلتا مدل C2000

بصورت اختصار

• رنج توان با ورودی تکفاز 220VAC :          ندارد
• رنج توان با ورودی سه فاز 380VAC :       از 0.75 کیلو وات تا 450 کیلو وات
• حداکثر تغییرات بار :                               تا 50 % توان نامی
• مناسب برای حرکت (واکنش) سریع :        بله
• مناسب برای محیطهای دارای گرد وخاک : بله
• مناسب برای بارهای دارای اینرسی:           بله
• مقاومت ترمز داخلی :                            تا 30 KW
• کی پد جداشونده :                                دارد
• PLC داخلی :                                      PLC : 4*DI+2*DO+1*AI+1*AO
• مناسب برای اسپیندل :                          تا 600Hz
• پورتهای ارتباطی درایو :                         RS485
• پورتهای ارتباطی قابل افزایش در درایو :    DeviceNet- MODBUS TCP/IP- Ethernet/IP – CANopen – PROFIBUS DP
• ماکزیمم فرکانس خروجی (هرتز) :           600Hz
• دقت تنظیم فرکانس :                           0.01
• ماکزیمم حد گشتاور :                           Max 160%
• گشتاور راه اندازی :                              تا 150% یا در فرکانس 0.05Hz
• منحنی V/F :                                     تا 4 نقطه نمودار قابل تنظیم
• دما و رطوبت مجاز :                            5~90% -10تا 40 درجه سانتی گراد
• تغذیه ورودی :                                   تکفاز 200-240V AC -15/+10%
• فرکانس کاری :                                   47-63Hz







مشخصات اینورترهای سه فاز 400VAC سری C2000 دلتا

کد فنی محصول	توان (KW)	عرض (MM)	ارتفاع (MM)	عمق (MM)	مقاومت ترمز (Ω)	یونیت ترمز
VFD007C43A	0.75	130	250	170	80W - 750Ω	-
VFD015C43A	1.5	130	250	170	200W - 360Ω	-
VFD022C43A	2.2	130	250	170	300W - 250Ω	-
VFD037C43A	3.7	130	250	170	400W - 150Ω	-
VFD055C43A	5.5	130	250	170	1000W - 75Ω	-
VFD075C43A	7.5	190	320	190	1000W - 75Ω	-
VFD110C43A	11	190	320	190	1500W - 43Ω	-
VFD150C43A	15	190	320	190	2000W - 32Ω	-
VFD185C43A	18.5	250	400	210	2000W - 32Ω	-
VFD220C43A	22	250	400	210	3000W - 26Ω	-
VFD300C43A	30	250	400	210	4000W - 16Ω	-
VFD400C43A	37	330	550	275	4000W - 15Ω	4045 - 1عدد
VFD450C43A	45	330	550	275	6000W - 13Ω	4045 - 1عدد
VFD550C43A	55	330	550	275	8000W - 10.2Ω	4030 - 2عدد
VFD750C43A	75	330	550	275	9600W - 7.5Ω	4045 - 2عدد
VFD900C43A	90	375	589	300	12000W - 6.5Ω	4045 - 2عدد
VFD1100C43A	110	375	589	300	12000W - 6Ω	4110 - 1عدد
VFD1320C43A	132	420	800	300	18000W - 4Ω	4160 - 1عدد
VFD1600C43A	160	420	800	300	18000W - 4Ω	4160 - 1عدد
VFD1850C43A	185	500	1000	397	21000W - 3.4Ω	4185 - 1عدد
VFD2200C43A	220	500	1000	397	24000W - 3Ω	4110 - 2عدد
VFD2800C43A	280	700	1435	398	36000W - 2Ω	4160 - 2عدد
VFD3150C43A	315	700	1435	398	36000W - 2Ω	4160 - 2عدد
VFD3550C43A	355	700	1435	398	42000W - 1.7Ω	4180 - 2عدد
VFD4500C43A	450	700	1435	398	42000W - 1.7Ω	4180 - 2عدد

دانلود کاتالوگ  اینورتر دلتا C2000 و نرم افزار ارتباطی VFDSOFT

کاتالوگ انگلیسی اینورتر مدلC2000 دلتا	نرم افزار اینورتر دلتا
EN User manual	VFD-Software
