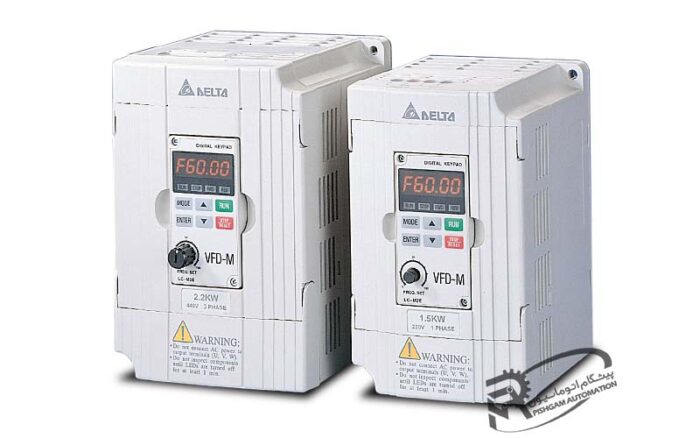

اینورتر سری VFD-M دلتا

توضیحات

قابلیت های اینورتر دلتا مدل VFD-M

اینورتر دلتا مدل VFD-M قابلیت کنترل فرکانس  از 0.1 تا 400HZ را داشته و فرکانس را می توان از طریق کی پد با ولوم و کلیدهای بالا و پایین (UP/DOWN) کنترل کرد.

محافظت از موتور در برابر اضافه ولتاژ، کاهش ولتاژ، اضافه جریان ،اضافه بار، خطای حفاظت زمین، جبران گشتاور و لغزش را نیز دارد.
این سری محصول دلتا دارای قابلیت تنطیم 3 نقطه منحنی V/F نیز می باشد.
اینورتر دلتا مدل VFD-M دارای ورودی آنالوگ 4 تا 20MA و 0 تا 10V و 0 تا 5V و -10 تا +10V است.
دارای PID کنترلر داخلی و امکان نصب سنسورهای آنالوگ به عنوان ریفرنس (Reference) کنترل خروجی بصورت PID (مانند کنترل فشار، کنترل دبی و…)
همچنین این اینورتر دارای پورت ارتباطی RS-485 با پروتکل MODBUS ASCII/RTU نیز می باشد.
لازم به ذکر است که صفحه کلید(کی پد) قابل جدا شدن و نصب روی پنل می باشد که دارای آموزش سریع و آسان نیز می باشد.

امکان ارتباط با نرم افزار قدرمتند VFDsoft و بهره مندی از امکانات آن مانند: تنظیم پارامتر سریع (Fast  Parameter Setting)، مانیتور کردن و ترسیم نمودارهای خروجی موتور و درایو (Trend Monitoring)، بک آپ گیری پارامترها و …

قابلیت های اینورتر دلتا مدل VFD-M بصورت اختصار

• رنج توان با ورودی تکفاز 220VAC :          از 0.4 کیلو وات تا 2.2 کیلو وات
• رنج توان با ورودی سه فاز 380VAC :      از 0.75 کیلو وات تا 7.5 کیلو وات
• حداکثر تغییرات بار :                               تا 20 % توان نامی
• مناسب برای حرکت (واکنش) سریع :        خیر
• مناسب برای محیطهای دارای گرد وخاک :  خیر
• مناسب برای بارهای دارای اینرسی:           خیر
• مقاومت ترمز داخلی :                            ندارد
• کی پد جداشونده :                                دارد
• PLC داخلی :                                      ندارد
• مناسب برای اسپیندل :                          خیر
• پورتهای ارتباطی درایو :                          RS485
• پورتهای ارتباطی قابل افزایش در درایو :    ندارد
• ماکزیمم فرکانس خروجی (هرتز) :           400Hz
• دقت تنظیم فرکانس :                            0.1
• ماکزیمم حد گشتاور :                            Max 150%
• گشتاور راه اندازی :                               تا 150% یا در فرکانس 5Hz
• منحنی V/F :                                       تا 3 نقطه نمودار قابل تنظیم
• دما و رطوبت مجاز :                              5~90% -10تا 40 درجه سانتی گراد
• تغذیه ورودی :                                     تکفاز 200-240V AC -15/+10%
• فرکانس کاری :                                     47-63Hz

کاربردهای اینورتر دلتا مدل VFD-M

ازاینکه اینورتر دلتا مدل VFD-M را جهت انجام کار خود انتخاب نموده اید بسیار سپاسگزاریم. اینورتر مدل VFD-M دلتا جزء اینورترهای اقتصادی شرکت دلتا می باشد و دارای قابلیت های کنترلی بالا و از عناصر با کیفیت بالا با جدیدترین تکنولوژی روز بهره می برد.اینورتر دلتا مدل VFD-M قابل استفاده برای تمامی کاربردهای  سبک صنعتی و غیر صنعتی مانند ماشینهای بسته بندی، تردمیل، سیستم های کوتینگ، درایو جرثقیل، ماشین های تزریق و … می باشد.



مشخصات ورودی تکفاز اینورتر دلتا مدل VFD-M

کد فنی محصول	توان (KW)	عرض (MM)	ارتفاع (MM)	عمق (MM)	مقاومت ترمز (Ω)	یونیت ترمز
VFD004M21A	0.4	85	141.5	123.5	80W - 250Ω	-
VFD007M21A	0.75	85	141.5	123.5	80W - 200Ω	-
VFD015M21A	1.5	118	141.5	123.5	300W - 100Ω	-
VFD022M21A	2.2	125	220	174.5	300W - 100Ω	-
VFD037M21A	3.7	125	220	174.5	400W - 40Ω	-



مشخصات اینورترهای سه فاز 400VAC سری M دلتا

کد فنی محصول	توان (KW)	عرض (MM)	ارتفاع (MM)	عمق (MM)	مقاومت ترمز (Ω)	یونیت ترمز
VFD007M43A	0.75	100	151	127	80W - 750Ω	-
VFD015M43B	1.5	100	151	127	3000W - 400Ω	-
VFD022M43B	2.2	100	151	127	300W - 250Ω	-
VFD037M43A	3.7	125	220	174.5	400W - 150Ω	-
VFD055M43A	5.5	125	220	174.5	500W - 100Ω	-
VFD075M43A	7.5	125	220	174.5	1000W - 75Ω	-

دانلود کاتالوگ  اینورتر دلتا M و نرم افزار ارتباطی VFDSOFT

کاتالوگ انگلیسی اینورتر مدل M دلتا	نرم افزار اینورتر دلتا
VFD-M User manual	VFD-Software
