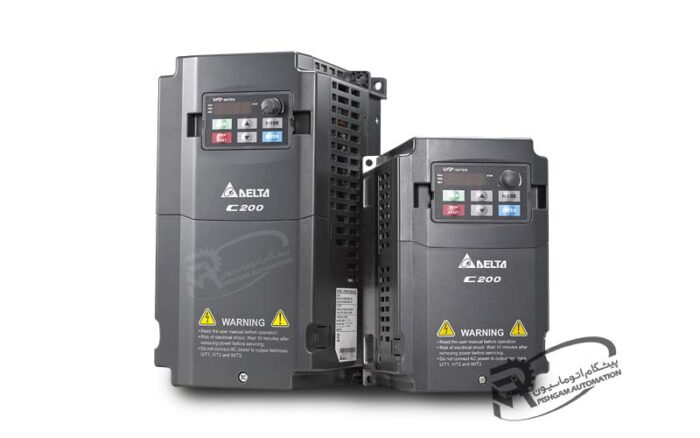

اینورتر سری VFD-C200
تومان0 – تومان15,506,000
اینورتر سری VFD-C200 برای ماشین آلات بسته بندی مواد غذایی، نوار نقاله، ماشین آلات نساجی، ماشین آلات نجاری، فن ها، پمپ ها، بالابرهای کوچک صنعتی، بسیار مناسب می باشد.
توضیحات
قابلیت های اینورتر VFD-C200
اینورتر سری VFD-C200 دارای فرکانس 0.1 تا 600HZ می باشد.
دارای مد های کنترل V/F, V/F+PG, SVC, FOC Sensorless, FOC+PG, PM Sensorless, TQC+PG, TQC Sensorless است.
اینورتر VFD-C200 دارای PLC داخلی با ظرفیت برنامه نویسی ۵۰۰۰ استپ می باشد.
این محصول دلتا همچنین دارای برک مدار چاپر نیز می باشد.
دارای کی پد LED با وضوح بالا و همچنین قابلیت جابجایی کی پد اینورتر های سری VFD-E/M/B را نیز دارد.
اینورتر VFD-C200 قابلیت پشتیبانی از سیستم کنترل حلقه باز موتور های مغناطیس دایم (PM Permanent Magnet) را دارا می باشد.
دارای دو ورودی سرعت بالا (ورودی های MI7 ,MI8 )با ماکزیمم فرکانس 33KHZ.
اینورتر VFD-C200 دارای دو خروجی سرعت بالا (خروجی های DFM1 , DFM2 )با ماکزیمم فرکانس 33KHZ.
طراحی این سری از اینورتر دلتا دارای PCB جدید (IEC 60721-3-3 class 3C2) برای مدار کنترلی می باشد و طراحی گرمایی که بسیار مناسب برای محیطهای گرم و خشن است.
قابلیت های اینورتر VFD-C200 دارای بصورت اختصار
- رنج توان با ورودی تکفاز 220VAC : از 0.4 تا 2.2 کیلو وات
- رنج توان با ورودی سه فاز 380VAC : از 0.75 تا 7.5 کیلو وات
- حداکثر تغییرات بار : تا 50 % توان نامی
- مناسب برای حرکت (واکنش) سریع : بله
- مناسب برای محیطهای دارای گرد وخاک : خیر
- مناسب برای بارهای دارای اینرسی: بله
- مقاومت ترمز داخلی : تا 7.5KW
- کی پد جداشونده : دارد
- PLC داخلی : PLC : 4*DI+2*DO+1*AI+1*AO
- مناسب برای اسپیندل : تا 600Hz
- پورتهای ارتباطی درایو : RS485
- پورتهای ارتباطی قابل افزایش در درایو : DeviceNet- MODBUS TCP/IP- Ethernet/IP – CANopen – PROFIBUS DP
- ماکزیمم فرکانس خروجی (هرتز) : 600Hz
- ماکزیمم حد گشتاور : Max 160%
- گشتاور راه اندازی : تا 150% یا در فرکانس 0.05Hz
- منحنی V/F : تا 4 نقطه نمودار قابل تنظیم
- دما و رطوبت مجاز : 5~90% -10°C ~ 40°C
- تغذیه ورودی : تکفاز 200-240V AC -15/+10%
- فرکانس کاری : 47-63Hz

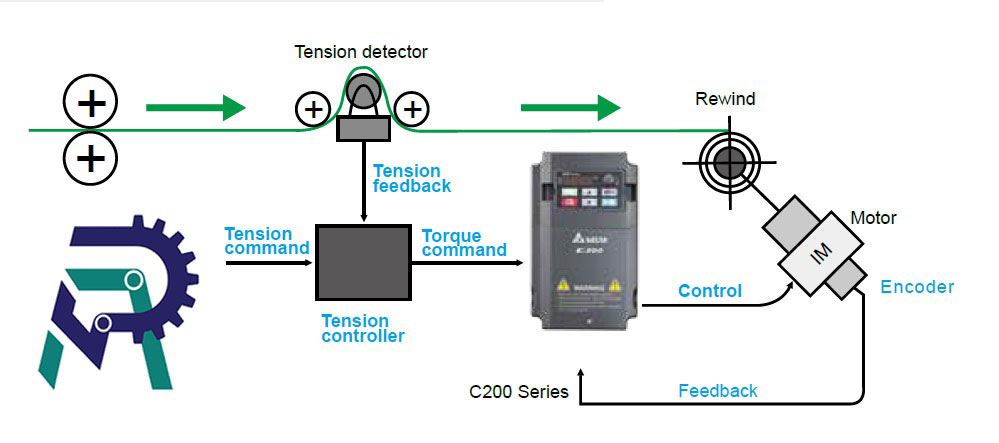

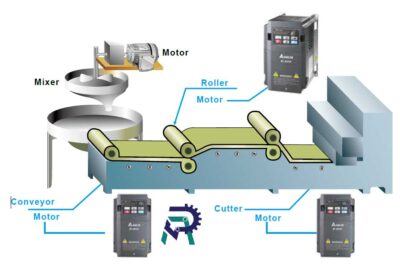

کاربردها
لازم به ذکر است که برای ماشین آلات بسته بندی مواد غذایی، نوار نقاله، ماشین آلات نساجی، ماشین آلات نجاری، فن ها، پمپ ها، بالابرهای کوچک صنعتی، اینورتر سری VFD-C200 بسیار مناسب می باشد.
مشخصات اینورترهای تکفاز 220VAC سری C200 دلتا
کد فنی محصول | توان (KW) | عرض (MM) | ارتفاع (MM) | عمق (MM) | مقاومت ترمز (Ω) | یونیت ترمز |
---|---|---|---|---|---|---|
VFD004CB21A-21 | 0.4 | 110 | 200 | 160 | 80W - 200Ω | - |
VFD007CB21A-21 | 0.75 | 110 | 200 | 160 | 80W - 200Ω | - |
VFD015CB21A-21 | 1.5 | 110 | 200 | 151 | 200W - 91Ω | - |
VFD022CB21A-21 | 2.2 | 110 | 200 | 151 | 300W - 70Ω | - |
مشخصات اینورترهای سه فاز 400VAC سری C200 دلتا
کد فنی محصول | توان (KW) | عرض (MM) | ارتفاع (MM) | عمق (MM) | مقاومت ترمز (Ω) | یونیت ترمز |
---|---|---|---|---|---|---|
VFD007CB43A-21 | 0.75 | 110 | 200 | 160 | 80W - 750Ω | - |
VFD015CB43A-21 | 1.5 | 110 | 200 | 160 | 200W - 360Ω | - |
VFD022CB43A-21 | 2.2 | 110 | 200 | 151 | 300W - 250Ω | - |
VFD037CB43A-21 | 3.7 | 110 | 200 | 151 | 400W - 150Ω | - |
VFD055CB43A-21 | 5.5 | 130 | 250 | 179 | 1000W - 75Ω | - |
VFD075CB43A-21 | 7.5 | 130 | 250 | 179 | 1000W - 75Ω | - |
دانلود کاتالوگ اینورتر دلتا C200 و نرم افزار ارتباطی VFDSOFT
کاتالوگ انگلیسی اینورتر مدلC200 دلتا | نرم افزار اینورتر دلتا |
---|---|
EN User manual | VFD-Software |
رنج توان با ورودی تکفاز 220VAC | 0.4~2.2 Kw |
رنج توان با ورودی سه فاز 380VAC | Kw 7.5~0.75 |
حداکثر تغییرات بار | تا 50 % توان نامی |
مناسب برای حرکت (واکنش) سریع | |
مناسب برای محیطهای دارای گرد وخاک | |
مناسب برای بارهای دارای اینرسی و برگشت انرژی | |
دارای مقاومت ترمز داخلی | تا 7.5Kw |
دارای کی پد جداشونده | |
دارای PLC داخلی | PLC : 4*DI+2*DO+1*AI+1*AO |
مناسب برای اسپیندل | تا 600Hz |
پورتهای ارتباطی درایو | پورت RS485 |
پورتهای ارتباطی قابل افزایش در درایو | DeviceNet- MODBUS TCP/IP- Ethernet/IP - CANopen - PROFIBUS DP |
ماکزیمم فرکانس خروجی (هرتز) | 600Hz |
دقت تنظیم فرکانس | 0.01 |
ماکزیمم حد گشتاور | Max 160% |
گشتاور راه اندازی | تا 150% یا بالاتر در فرکانس 0.05Hz |
منحنی V/F | تا 4 نقطه نمودار قابل تنظیم |
دما و رطوبت مجاز | 5~90% -10°C ~ 40°C |
تغذیه ورودی | تکفاز 200-240V AC -15/+10% |
فرکانس کاری | 47-63Hz |
