PLC سری 28SS2

تومان2,649,000

Clear selection
شناسه محصول: نامعلوم دسته: برچسب:

توضیحات

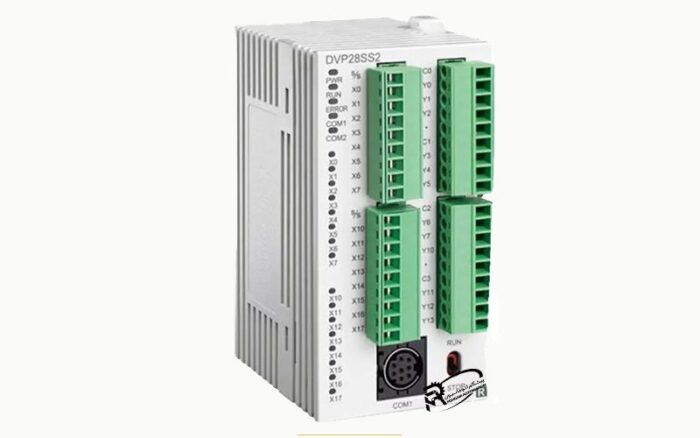

مشخصات پی ال سی DVP28SS2

پی ال سی DVP28SS2 شرکت دلتا (Delta) به صورت On board دارای مجموعا 16 ورودی و 12 خروجی دیجیتال بوده و قابل افزایش تا 480 ورودی و خروجی با کارتهای اکسپنشن می باشد.

ظرفیت برنامه نویسی پی ال سی های سری SS2 دلتا 8K STEP است و دارای پورتهای ارتباطی RS-232 و RS-485 با پروتکل  MODBUS ASCII/RTU جهت ارتباط سریع با کنترلرها و نمایشگرهای دیگر می باشد.
این گروه از کنترل کننده های منطقی (PLC) شرکت دلتا قابلیت پشتیبانی از 4 خروجی سرعت بالا (Y0 To Y3) تا ماکزیمم 10KHZ در مدل DVP-28SS211T (خروجی ترانزیستوری) جهت کنترل سروو موتورها و استپر موتورها را دارند.
این پی ال سی ارزان قیمت و کاربردی امکان پشتیبانی از بلاک PID کنترل و ذخیره اتومات پارامتر ها پس از تیون شدن دما را دارد و دارای کانتر سرعت بالا تا ماکزیمم 20KHZ می باشد.

قابلیت های پی ال سی DVP28SS2 بصورت اختصار

ورودی و خروجی های این دسته از PLCهای دلتا می توانند در دو حالت PNP و NPN استفاده شوند.
تغذیه ورودی :                                       (24VDC (-15% ~ 20%
تعداد ورودی های دیجیتال :                     16
تعداد خروجی های دیجیتال :                   12
تعداد ورودی های آنالوگ :                       ندارد
تعداد خروجی های آنالوگ :                     ندارد
حداکثر ورودی + خروجی:                        480
تعداد ورودی های سرعت بالا :                  2 ورودی 10KHz  و 2 ورودی 5KHz
تعداد خروجی های ترانزیستوری :             2  خروجی 10KHz
RTC  :                                                 ندارد
باتری داخلی :                                        ندارد
ظرفیت برنامه نویسی :                           8K STEP

تعداد ریجستر 16 بیتی عمومی :               (D0~D407, (408) D600~D999, (400) D3920~D4999, (1080
تعداد ریجستر 16 بیتی (Latch) ماندگار:   (D408~D599, (192) D2000~D3919, (1920
تعداد ریجستر 16 بیتی خاص :                 (D1000~D1999, (1000
تعداد Flag (حافظه بیتی) عمومی :          M0~M511, (512) M768~M999, (232) M2000~M2047, (48)
تعداد Flag (حافظه بیتی) ماندگار :          (M512~M767, (256) M2048~M4095, (2048
تعداد (Flag)حافظه بیتی خاص :            M1000~M1999, (1000)
پورت راست برای اتصال به ماژولها :          دارد
پورت چپ برای اتصال به ماژولها :            ندارد
پورتهای ارتباطی :                                  RS485 -1   RS232 -1
سرعت اسکن برنامه :                             LD: 0.35μs    MOV: 3.4μs
دمای کاری و رطوبت مجاز :                    5~95%  –  0~°C 55

موارد استفاده پی ال سی DVP-28SS2

پی ال سی DVP28SS2 دلتا به نوعی یک مینی PLC ارزان و نسبتا حرفه ای بوده که برای کارهای سبک مانند ماشین ریسندگی، تسمه نقاله (کنترل سرعت چرخش)، دستگاه سیم پیچ (کنترل کشش)، دستگاه دوخت پلاستیک و نایلون، ماشین برش (Slitter) ، الواترهای صنعتی و … مناسب می باشد. پی ال سی DVP28SS2 به جهت داشتن دو پورت شبکه RS-232 و RS-485  امکان استفاده در دوشبکه مجزا به صورت Master و یا Slave را دارند.

پی ال سی DVP28SS2  علی رقم اینکه خود شرکت دلتا برای کارهای پوزیشنینگ (Positioning project) توصیه نکرده است ولی در عمل برای کارهایی با کنترل یک محور مانند دستگاههای دوخت پلاستیک سروو دار و سایر کاربردها بسیار مناسب بوده و مقبولیت بسیاری یافته است.

مشخصات CPU پی ال سی DVP28SS2

کد فنی محصول
ولتاژ تغذیه ورودی
تعداد ورودی
تعداد خروجی
نوع خروجی
DVP28SS211R
24VDC
16
12رله ای
DVP28SS211T
24VDC
1612ترانزیستوری

کارت های ورودی-خروجی دیجیتال پی ال سی سری DVPSS2

کد فنی محصول
ولتاژ تغذیه ورودی
تعداد ورودی
تعداد خروجی
نوع خروجی
DVP08SM11N
24VDC
8
ندارد
ندارد
DVP08SN11R
24VDC
ندارد8
رله ای
DVP08SP11R
24VDC
4
4
رله ای
DVP16SP11R
24VDC
8
8
رله ای
DVP08SN11T
24VDC
4
4
ترانزیستوری
DVP08SP11T
24VDC
4
4
ترانزیستوری
DVP16SP11T
24VDC
8
8
ترانزیستوری

کارت های ورودی-خروجی آنالوگ پی ال سی سری DVPSS2

کد فنی محصول
ولتاژ تغذیه
تعداد ورودی
تعداد خروجی
نوع ورودی/خروجی
DVP04AD-S
24VDC
4
ندارد ولتاژ/ جریان 14Bit
DVP02DA-S
24VDC
ندارد2 ولتاژ/ جریان 12Bit
DVP04DA-S
24VDC
ندارد
4 ولتاژ/ جریان 12Bit
DVP06XA-S
24VDC
4
2 ولتاژ/ جریان 12Bit
DVP04TC-S
24VDC
4
ندارد
ترموکوپل
DVP04PT-S
24VDC
4
نداردPT100

کارت ها و کابلهای ارتباطی  پی ال سی سری DVPSS2

کد فنی محصول
ولتاژ تغذیه
شبکه ارتباطی
DVPPCC01
24VDC
کارت کپی برنامه
DVPACAB2A30
24VDC
کابل ارتباط PC با PLC

پی ال سی DVP28SS2





PLC سری S
تغذیه ورودی (24VDC (-15% ~ 20%
تعداد ورودی های دیجیتال 16
تعداد خروجی های دیجیتال 12
تعداد ورودی های آنالوگ
تعداد خروجی های آنالوگ
حداکثر ورودی + خروجی دیجیتال قابل افزایش 480
تعداد ورودی های سرعت بالا 2 ورودی 10KHz و 2 ورودی 5KHz
تعداد سروموتورهای قابل اتصال برای خروجی های ترانزیستوری 2 خروجی 10KHz
RTC
باتری داخلی
ظرفیت برنامه نویسی 8K STEP
تعداد ریجستر 16 بیتی عمومی (D0~D407, (408) D600~D999, (400) D3920~D4999, (1080
تعداد ریجستر 16 بیتی Latch (ماندگار) (D408~D599, (192) D2000~D3919, (1920
تعداد ریجستر 16 بیتی خاص (D1000~D1999, (1000
تعداد Flag (حافظه بیتی) عمومی (M0~M511, (512) M768~M999, (232) M2000~M2047, (48
تعداد Flag (حافظه بیتی) ماندگار (M512~M767, (256) M2048~M4095, (2048
تعداد Flag (حافظه بیتی) خاص (M1000~M1999, (1000
پورت راست برای اتصال به ماژولها
پورت چپ برای اتصال به ماژولها
پورتهای ارتباطی RS485 -1 RS232 -1
سرعت اسکن برنامه LD: 0.35μs MOV: 3.4μs
دمای کاری و رطوبت مجاز 5~95% - 0~55°C
