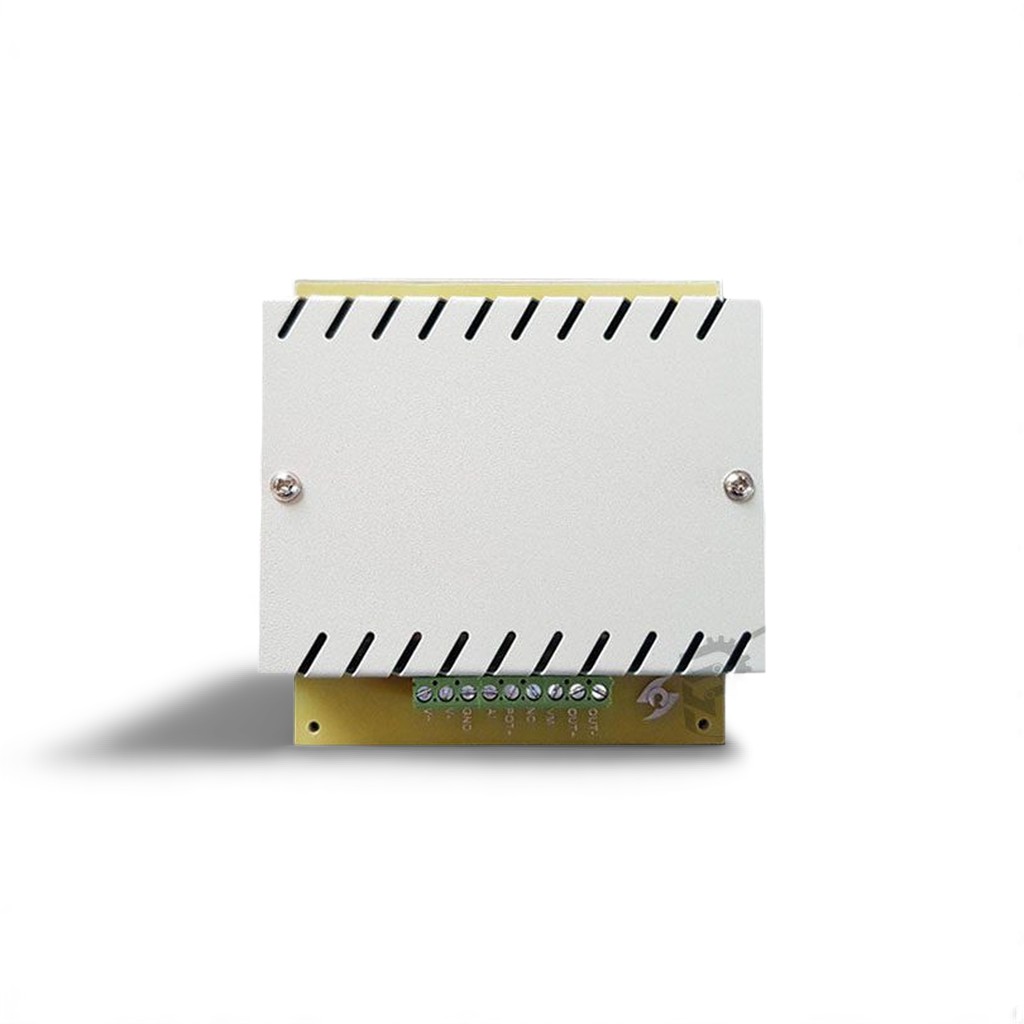

طراحی و ساخت برد پروپرشنال ولو (proportional valve)

معرفی

گروه فنی و مهندسی پیشگام اتوماسیون با طراحی برد پروپرشنال ولو گام مهمی در راه بهینه سازی اورهال دستگاهها برداشته است.این گروه  با نیاز سنجی صنعت  و با توجه به فرسوده و مستهلک بودن بسیاری از تجهیزات که اغلب برد الکترونیکی آنها معیوب می باشد اقدام به طراحی برد proportional valve  نموده است .این برد پس از طراحی صنعتی سازی شده  و اولین نمونه های ساخته شده همکنون بیش از پنج سال است که در صنایع مختلف فعال می باشد و با دو تغذیه ورودی AC  و DC عرضه می شود. برد پروپرشنال ولو

نقشه مدار برد با تغذیه AC:

برد پروپرشنال ولو



قابلیتهای این برد در زیر مختصرا بیان می گردد:

شیر پروپورشنال نوعی شیر هیدرولیک است که به کمک یک مدار کنترلر الکترونیک قابلیت کنترل دقیق جریان یا فشار سیال هیدرولیک را دارد. به کمک این نوع شیرها می توان موقعیت یک جک هیدرولیک را کنترل نمود.

در شیر های پروپرشنال از ولتاژ آنالوگ به منظور کنترل جریان خروجی سیال شیر استفاده می شود. ولتاژ ۰ ولت بیان کننده قطع بودن خروجی و ولتاژ ۲۴ ولت بیان کننده باز بودن شیر به صورت کامل و داشتن جریان حداکثر و ولتاژ ۱۲ ولت بیان کننده باز بودن شیر به صورت ۵۰% می باشد. برد پروپرشنال ولو

شیرهای پروپرشنال در صنایع مختلف همچون صنایع پلاستیک، بسته بندی، غذایی، سیستم های حرکتی و ابزار دقیق کاربرد فراوان دارند.

مشخصات و قابلیت های برد پروپرشنال ولو

  • کنترل شیرهای پروپرشنال  یک طرفه و دو طرفه  تا ۴ آمپر
  • مناسب جهت کنترل کلاچ و ترمز پودری (مغناطیسی) در ماشین آلات چاپ و لمینت و صنایع نساجی
  • دارای ذو ورودی ۰ تا ۱۰ ولت منطبق با خروجی PLC
  • قابلیت اتصال ولوم به عنوان ورودی
  • کنترل دو عدد شیر پروپرشنال بطور همزمان و سنکرون
  • توانایی کنترل شیرهای ۱۰ تا ۴۸ ولت
  • استفاده از تکنولوژی PWM در طراحی برد
  • دارای تغذیه  ورودی ۲۴V
  • نصب به صورت ریلی
  • ابعاد ۹*11.5 سانتیمتر
