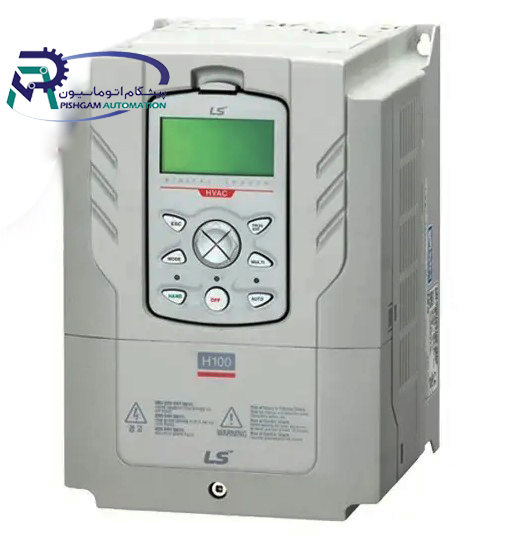

تعمیر درایو LS iS7 : عیب‌یابی تخصصی و رفع خطاهای رایج اینورتر ال اس
درایو IS7 ساخت شرکت LS Electric (ال‌اس) به عنوان یکی از پیشرفته‌ترین و قدرتمندترین اینورترهای موجود در بازار شناخته می‌شود. این درایوها با پشتیبانی از رنج توانی گسترده (تا 375 کیلووات در ولتاژ 400 ولت) و ارائه مدهای کنترلی پیشرفته مانند وکتور کنترل بدون سنسور (Sensorless Vector Control) و وکتور کنترل حلقه بسته، برای کاربردهای سنگین و حساس مانند جرثقیل‌ها، آسانسورها، و ماشین‌آلات چاپ و نساجی و سایر تجهیزات اتوماسیون صنعتی، ایده‌آل هستند.
اما با وجود کیفیت ساخت بالا، هر تجهیز الکترونیکی در طول زمان در معرض خرابی قرار می‌گیرد. از آنجایی که درایو IS7 یک سیستم کنترل پیچیده است، تعمیر درایو IS7 نیازمند عیب‌یابی دقیق و آگاهی از ساختار درایو و خطاهای آن است.
سفارش تعمیر اینورتر و درایو ال اس Ls
تهران، میدان جمهوری، ضلع شرقی مترو نواب برج گردون
واحد 305 شمالی
ماشین سازی: تهران، شهر قدرس، میدان امام حسین، منطقه صنعتی زندیه، جنب پمپ بنزین، پلاک 114
66383437 – 66382301 – 66383314 – 66383313 – 021
اهمیت عیب‌یابی و نگهداری پیشگیرانه در اینورترLS IS7
فرآیند تعمیر اینورتر LS IS7 معمولاً با تشخیص دقیق کد خطا شروع می‌شود. نگهداری پیشگیرانه بهترین راه برای جلوگیری از خرابی‌های ناگهانی و کاهش نیاز به تعمیرات مکرر است.
۱. چک لیست اولیه قبل از اقدام به تعمیر (Basic Checklist)
پیش از آنکه مشکلی را به عنوان “خرابی” درایو تلقی کنید، باید یک سری بررسی‌های اولیه را انجام دهید:
- تأیید نصب و سیم‌کشی: اطمینان حاصل کنید که محل نصب درایو مناسب است و شرایط محیطی (دما و رطوبت) مطابق با دستورالعمل‌های دفترچه راهنما است.
- اتصالات برق: بررسی کنید که کابل‌های ورودی برق (R/S/T) به درستی متصل شده باشند (احتیاط: اتصال ورودی به U/V/W ممکن است به درایو آسیب بزند). همچنین، کابل‌های خروجی موتور (U/V/W) باید با ترتیب فاز صحیح متصل شوند.
- اتصال زمین (ارت): اطمینان حاصل کنید که اینورتر به درستی ارت شده است.
- پیچ‌های ترمینال: شل شدگی اتصالات و سیم‌کشی‌ها (ناشی از ارتعاش و گرما) یکی از شایع‌ترین دلایل خرابی درایو است و باید فوراً رفع شود تا از قوس الکتریکی جلوگیری گردد.
۲. بررسی و مدیریت خطاها (Trip Mode)
درایو IS7 با برند LS دارای سیستم‌های حفاظتی پیشرفته است که در صورت بروز خطا، دستگاه را متوقف (Trip) کرده و کد خطا را نمایش می‌دهد.
- حالت Trip Mode: در صورت بروز خطا، دستگاه به طور خودکار به حالت Trip Mode تغییر وضعیت می‌دهد و نوع خطای فعلی را نمایش می‌دهد.
- ذخیره تاریخچه خطا: درایو IS7 می‌تواند تا 5 خطای قبلی را ذخیره کند. آخرین خطا در کد Last-1 و خطای ماقبل آن در Last-2 ذخیره می‌شود. این تاریخچه حتی پس از قطع ولتاژ پایین نیز حفظ می‌شود.
- ریست کردن خطا: پس از رفع علت اصلی، برای خارج شدن از وضعیت خطا می‌توانید از کلید STOP/RESET روی کی‌پد یا سیگنال ریست خارجی استفاده کنید.
تعمیر، عیب‌یابی و رفع خطاهای کلیدی درایو LS IS7
خطاهای درایو IS7 به سه دسته کلی تقسیم می‌شوند: خطاهای Latch (با اعمال ریست رفع می‌شوند)، Level (به محض برطرف شدن علت، خطا از بین می‌رود) و Fatal (نیازمند قطع و وصل کامل برق). در جدول زیر، پرتکرارترین خطاها در درایو IS7 و راه‌حل‌های ارائه شده در منابع آورده شده است:
| کد خطا (LCD Display) | شرح خطا | علت احتمالی | راهکار رفع خطا |
|---|---|---|---|
| Over Current1/OC2 | اضافه جریان | زمان شتاب (Acc/Dec) بسیار کوتاه است. اتصال کوتاه یا خطای زمین در سیم‌کشی خروجی. خرابی ماژول خروجی (IGBT). | زمان Acc/Dec را افزایش دهید. سیم‌کشی خروجی را بررسی کنید. اگر مشکل از IGBT است، دستگاه را تعمیر کنید. |
| Over Voltage | اضافه ولتاژ | زمان کاهش سرعت (Deceleration) برای اینرسی بار کوتاه است. ولتاژ ورودی بسیار بالا است. رخ دادن بار ژنراتیو (Generative Load). | زمان کاهش شتاب را افزایش دهید. از یونیت ترمز (Braking Unit) استفاده کنید. |
| Ground Trip | خطای زمین (اتصال بدنه) | خطای زمین در سیم‌کشی خروجی. آسیب دیدن عایق موتور. | سیم‌کشی خروجی را چک کنید. اگر خطا ادامه داشت، ممکن است نیاز به تعویض موتور باشد. برای کاهش نویز محیطی، می‌توان فرکانس حامل (Carrier Frequency) را کاهش داد. |
| Low Voltage | ولتاژ پایین | ولتاژ ورودی کمتر از حد مجاز. قطع فاز ورودی. | ولتاژ ورودی را بررسی کنید. کنتاکتور مغناطیسی ورودی را چک یا تعویض کنید. |
| Over Heat | گرمای بیش از حد درایو | مسدود شدن مسیر هوای فن. دمای محیط بالا (بیشتر از 50 درجه سانتی‌گراد). نیاز به تعویض فن خنک‌کننده. | اطمینان از عدم انسداد تهویه. دمای محیط را پایین بیاورید. فن خنک‌کننده را تعویض کنید. |
| FAN Trip | خطای فن خنک‌کننده | وجود جسم خارجی در مسیر فن. نیاز به تعویض فن. | جسم خارجی را خارج کنید. فن را تعویض کنید. |
| In Phase Open | قطعی فاز ورودی | مشکل در کنتاکتور یا سیم‌کشی ورودی. | کنتاکتور و سیم‌کشی ورودی را چک کنید. ممکن است کندانسور DC نیاز به تعویض داشته باشد. |
| EEP Err | خطای حافظه خارجی | خطای سخت‌افزاری داخلی. | این یک خطای Fatal است. برق دستگاه را قطع کرده، منتظر تخلیه کامل شارژ بمانید و مجدداً وصل کنید. در صورت تکرار، نیاز به تماس با مرکز تعمیرات تخصصی است. |
| ERR (General) | خطای عمومی سخت‌افزار | مشکل در پردازنده (CPU)، حافظه (EPROM) یا اتصالات کارت I/O. | برق دستگاه را قطع و وصل کنید و اتصالات داخلی (کابل فلت) را چک کنید. در صورت عدم رفع، نیاز به تعمیر تخصصی دارد. |
۳. مدیریت پارامترها و تنظیمات نرم‌افزاری
گاهی اوقات، مشکل درایو به دلیل تنظیمات نادرست پارامترها است. تنظیم پارامتر درایو ال اس IS7 به‌صورت دقیق، برای کارکرد بهینه ضروری است.
- برگرداندن به تنظیمات کارخانه (Factory Reset) : برای پاک کردن تمام تنظیمات تغییر داده شده توسط کاربر و بازگرداندن به مقادیر پیش‌فرض زمان تحویل، می‌توانید وارد گروه CNF شوید و کد CNF-40 را انتخاب کرده و سپس گزینه All Groups را انتخاب نمایید. پس از این کار، باید پارامترهای موتور را مجدداً پیکربندی کنید.
- عدم امکان تنظیم پارامتر: اگر نمی‌توانید پارامترها را تنظیم کنید، ممکن است اینورتر در حال کار باشد (باید متوقف شود) یا سطح دسترسی پارامتر نادرست یا قفل شده باشد، یا خطای ولتاژ پایین رخ داده باشد.
- تنظیم فرکانس حامل (Carrier Frequency): فرکانس حامل بر نویز موتور و تولید حرارت تأثیر می‌گذارد. اگر فرکانس حامل را بالا تنظیم کنید، نویز موتور کاهش یافته اما تولید حرارت و جریان نشتی افزایش می‌یابد.
۴. تأمین قطعات یدکی و تعمیرات تخصصی
در صورتی که عیب‌یابی اولیه نشان دهد مشکل از بخش سخت‌افزاری است (مانند خرابی ماژول IGBT یا خطاهای Fatal)، باید دستگاه را برای تعمیر تخصصی ارسال کرد.
مراکز تخصصی می‌توانند قطعات یدکی حیاتی درایو IS7 را تأمین کنند، که شامل موارد زیر است:
- بردهای الکترونیکی: برد کنترل، برد پاور، و برد I/O (ورودی/خروجی).
- قطعات قدرت: ماژول‌های IGBT، دیودها و فیوزهای فست.
- قطعات مصرفی: فن‌های خنک‌کننده (با عمر مفید استاندارد 3 سال) و خازن‌ها (باید پس از 2 سال استفاده تعویض شوند).
- تست ماژول‌های قدرت: بررسی ماژول‌های دیود و IGBT باید با استفاده از یک مولتی‌متر (DMM) انجام شود، پس از اطمینان از تخلیه کامل خازن‌های الکترولیت (DCP-DCN).
سوالات متداول در مورد تعمیر درایو IS7
در اینجا، به برخی از رایج‌ترین سوالاتی که کاربران در مورد عیب‌یابی و تعمیر درایو IS7 می‌پرسند، پاسخ داده شده است:
۱. رایج‌ترین خطاهای درایو IS7 که نیاز به تعمیر دارند، کدامند؟
پاسخ: خطاهای مربوط به جریان، ولتاژ و دما پرتکرارترین موارد هستند. از جمله مهم‌ترین خطاهای اینورتر IS7 می‌توان به Over Current (OC/OC1) (اضافه جریان)، Over Voltage (OV) (اضافه ولتاژ)، Over Heat (OH) (گرمای بیش از حد)، و Ground Trip (GFT) (خطای اتصال زمین) اشاره کرد. همچنین، خطاهای سخت‌افزاری مانند ERR یا EEP Err نیز نشان‌دهنده مشکلات داخلی هستند.
۲. چگونه می‌توانم مطمئن شوم که مشکل از خود درایو IS7 است و نه موتور یا کابل؟
پاسخ: یک روش تست استاندارد برای خطاهایی مانند اضافه جریان (OC) یا اتصال زمین (GFT) وجود دارد:
- اینورتر را خاموش کنید و کابل‌های خروجی موتور (ترمینال‌های U, V, W) را از درایو جدا کنید.
- درایو را روشن کنید و فرمان استارت بدهید.
- اگر خطا دوباره تکرار شد، به احتمال زیاد مشکل از خود درایو است و باید برای تعمیر تخصصی ارسال شود.
- اگر خطا ظاهر نشد، مشکل به احتمال قوی از کابل یا موتور است.
۳. برای بازگرداندن تنظیمات درایوLS IS7 به حالت کارخانه (Factory Reset) باید چه اقدامی انجام دهم؟
پاسخ: برای ریست کردن پارامترها به تنظیمات پیش‌فرض کارخانه، باید به گروه تنظیمات (CNF) بروید.
- با استفاده از کلید Mode به گروه CNF بروید.
- پارامتر CNF-40 (Parameter Init) را پیدا کنید.
- با فشردن PROG/ENT، گزینه 1 (All Groups) را انتخاب و مجدداً PROG/ENT را فشار دهید تا تمامی پارامترها به حالت اولیه بازگردند. توجه داشته باشید که پس از ریست، باید تنظیمات موتور را دوباره وارد کنید.
۴. سابقه خطاهای قبلی درایو ال اس IS7 در کجا ذخیره می‌شود؟
پاسخ: درایو IS7 مجهز به قابلیت Fault Trip Monitoring است که می‌تواند تا 5 خطای آخر را در Trip Mode ذخیره کند.
- برای مشاهده، با کلید Mode به حالت TRIP Mode بروید.
- جدیدترین خطا در بخش Last-1 ذخیره می‌شود و با استفاده از کلیدهای جهت‌دار می‌توانید به خطاهای قبلی (Last-2، Last-3 و…) دسترسی پیدا کنید.
۵. چه زمانی باید فن خنک‌کننده درایو IS7 تعویض شود؟
پاسخ: استاندارد تعویض فن خنک‌کننده درایو IS7، هر 3 سال است. اگر فن برای مدت طولانی کار کرده یا خطای FAN Trip رخ داده است، باید آن را تعویض کنید تا از داغ شدن بیش از حد درایو و آسیب به قطعات اصلی جلوگیری شود.
