راهنمای جامع نصب اینورتر دلتا: آموزش راه‌اندازی صفر تا صد

اینورتر دلتا به عنوان یکی از پرکاربردترین و شناخته‌شده‌ترین تجهیزات اتوماسیون صنعتی، نقش حیاتی در بهینه‌سازی مصرف انرژی و کنترل دقیق موتورهای الکتریکی دارد. این مقاله یک راهنمای نصب اینورتر دلتا جامع، تخصصی و در عین حال کاربرپسند است که شما را گام‌به‌گام از لحظه آشنایی تا راه‌اندازی اینورتر در صنعت همراهی می‌کند. هدف، ارائه یک آموزش نصب اینورتر دلتا است که حتی برای کاربران مبتدی نیز قابل فهم باشد و به شما کمک کند تا با دقت و ایمنی، دستگاه خود را راه‌اندازی کنید.

اینورتر دلتا چیست و چگونه راه اندازی میشود؟

اینورتر یا VFD (Variable Frequency Drive)، دستگاهی الکترونیکی است که برای کنترل سرعت موتورهای القایی AC سه‌فاز استفاده می‌شود. با تغییر فرکانس برق ورودی به موتور، اینورتر می‌تواند سرعت موتور را از صفر تا دور نامی و حتی بالاتر تنظیم کند، بدون اینکه قدرت و گشتاور موتور کاهش یابد. اینورترهای دلتا در صنایع مختلفی مانند خطوط تولید، تهویه مطبوع، آسانسور، خودروسازی، پتروشیمی، پمپ‌ها و فن‌ها کاربرد دارند.

محبوبیت اینورتر دلتا در بازار ایران به دلیل قیمت مناسب، امکانات پیشرفته، سهولت راه‌اندازی و تنوع مدل‌های آن است. همچنین، منوی کاربرپسند و سخت‌افزار بادوام این درایوها، آن‌ها را به گزینه‌ای ایده‌آل برای متخصصان و مهندسان تبدیل کرده است.

مراحل نصب اینورتر دلتا به صورت گام‌به‌گام

نصب و راه‌اندازی صحیح اینورتر دلتا از اهمیت بالایی برخوردار است تا از آسیب به دستگاه و موتور جلوگیری شود. در ادامه، مراحل سیم‌بندی اینورتر دلتا و تنظیمات اولیه اینورتر دلتا به صورت گام‌به‌گام توضیح داده می‌شود:

گام اول: آماده‌سازی و ابزارهای مورد نیاز

قبل از شروع نصب، اطمینان حاصل کنید که ابزارهای لازم را در اختیار دارید:

• مولتی‌متر دیجیتال: برای بررسی ولتاژ ورودی و خروجی.
• سیم‌چین و سیم‌لخت‌کن: برای آماده‌سازی کابل‌ها.
• پیچ‌گوشتی دوسو و چهارسو عایق‌دار: برای باز و بسته‌کردن ترمینال‌ها؛ استفاده از روکش عایق به ایمنی کار کمک می‌کند.
• دفترچه راهنمای اینورتر دلتا: مرجع اصلی برای شناسایی پارامترها و ساختار منو.
• رله یا کلید محافظ جان: برای جلوگیری از آسیب‌های ناشی از اتصال کوتاه یا نشتی جریان.

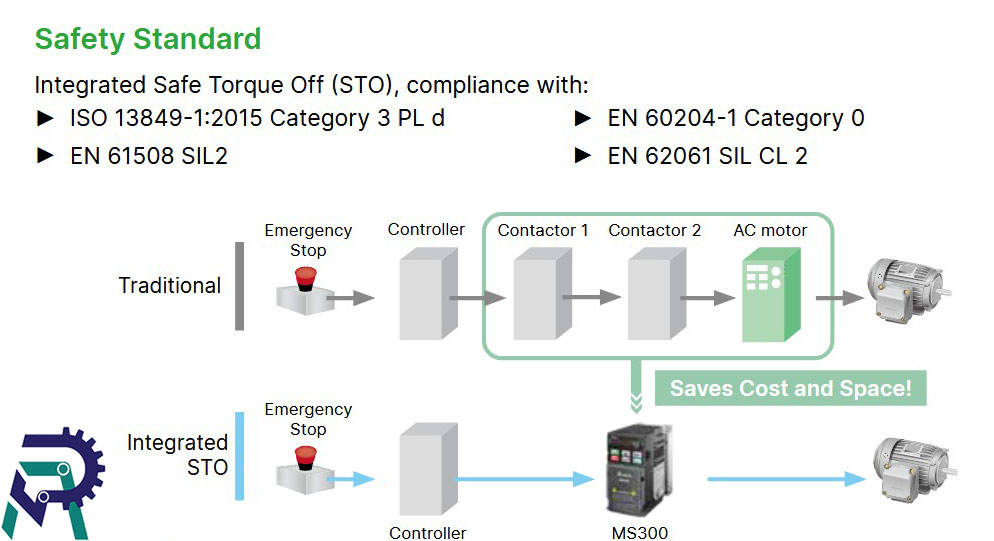

گام دوم: سیم‌کشی صحیح ورودی برق و موتور به اینورتر دلتا

این اولین و مهم‌ترین گام در راهنمای نصب اینورتر دلتا است. هرگونه خطا در این مرحله می‌تواند به اینورتر یا موتور آسیب برساند.

1. اتصال ورودی‌های قدرت: برق ورودی سه‌فاز (R، S، T) را به ترمینال‌های مربوطه روی اینورتر متصل کنید. اگر از منبع تغذیه تک‌فاز استفاده می‌کنید، آن را به ترمینال‌های R و S وصل کنید.
2. اتصال خروجی‌های قدرت به موتور: خروجی‌های اینورتر (U، V، W) را به ترمینال‌های موتور متصل کنید. حتماً ترتیب فازها را رعایت کنید تا جهت چرخش موتور معکوس نشود.
3. اتصال زمین (ارت): اتصال به زمین (ارت) را فراموش نکنید، زیرا ایمنی کار را به طور چشمگیری افزایش می‌دهد و از ایجاد نویز جلوگیری می‌کند.
4. ترمینال‌های کنترلی و ارتباطی:
   • ورودی‌های دیجیتال (DI): برای دریافت سیگنال‌هایی مانند استارت، استاپ، و تغییر جهت چرخش.
   • ورودی‌های آنالوگ (AI): برای کنترل سرعت موتور از طریق سیگنال‌های ولتاژی یا جریانی (مثلاً 0-10V یا 4-20mA).
   • خروجی‌های دیجیتال (DO): برای ارسال سیگنال‌های وضعیت به سایر تجهیزات.
   • ترمینال‌های ارتباطی: برای اتصال به شبکه‌های صنعتی مانند Modbus برای اتوماسیون صنعتی پیشرفته (مثلاً با PLC یا سنسورها).

گام سوم: روشن کردن و ریست تنظیمات کارخانه

پس از اتمام سیم‌کشی، اینورتر را روشن کرده و تنظیمات کارخانه‌ای آن را بازنشانی کنید. این کار اطمینان می‌دهد که هیچ تنظیم اشتباهی از قبل باقی نمانده است.

• اینورتر را روشن کنید.
• وارد منوی پارامترها شوید و به دنبال پارامتر “REST” یا “P00.50” (در برخی مدل‌ها) باشید. در سری EL، پارامتر 00.02 برای ریست کردن به مقادیر کارخانه است که برای 50Hz مقدار 9 و برای 60Hz مقدار 10 را می‌پذیرد.
• مقدار آن را برابر 10 قرار دهید و تأیید کنید تا دستگاه ریست شود.
• بعد از ریست، اینورتر ممکن است به طور خودکار خاموش و روشن شود.

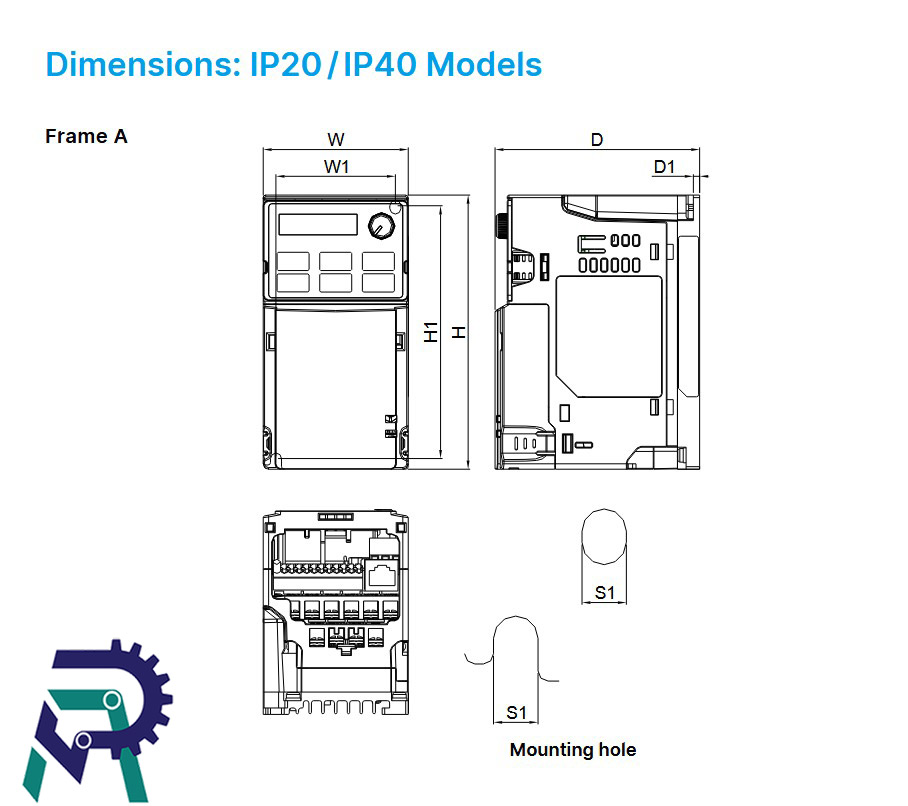

گام چهارم: تنظیم پارامترهای پایه (فرکانس، سرعت، نوع کنترل)

این مرحله رفتار عملکردی اینورتر را تعیین می‌کند.

1. فرکانس پایه (P00.00 یا 01.00): معمولاً مقدار پیش‌فرض 50 هرتز است. اگر در منطقه‌ای با استاندارد 60Hz کار می‌کنید، آن را تغییر دهید.
2. روش کنترل دور موتور (P00.01 یا 02.02): می‌توانید بین کنترل V/F یا Vector Control یکی را انتخاب کنید. برای کاربردهای عمومی، V/F ساده‌تر و رایج‌تر است.
3. مد ورودی فرمان سرعت (P00.05 یا 02.00): مشخص می‌کند که فرمان سرعت از کجا خوانده شود؛ از صفحه کلید (Keypad)، ورودی آنالوگ یا شبکه. برای مبتدی‌ها، صفحه کلید پیشنهاد می‌شود.
   • مثال: برای یک نوار نقاله ساده در یک خط تولید، می‌توانید فرکانس پایه را 50Hz، روش کنترل را V/F و مد ورودی فرمان سرعت را از صفحه کلید انتخاب کنید.

گام پنجم: تنظیم پارامترهای حفاظتی

تنظیم پارامترهای حفاظتی برای جلوگیری از آسیب به موتور، اینورتر و تجهیزات اطراف در شرایط غیرعادی بسیار مهم است.

• پارامتر OL1 یا P05.00 (حفاظت اضافه‌بار): اینورتر در چه جریانی دستور توقف یا هشدار صادر کند. این مقدار باید کمی بالاتر از جریان نامی موتور باشد. در سری EL، پارامترهای 06.01 و 06.02 برای اضافه جریان هنگام شتاب و کار هستند و پارامتر 06.03 برای اضافه گشتاور است.
• پارامتر UVL یا P05.10 (افت ولتاژ): حداقل ولتاژ قابل قبول را تعیین می‌کند. پایین‌تر از این مقدار، اینورتر به حالت خطا می‌رود. (در سری EL، پارامتر 06.00 برای اضافه ولتاژ است).
• پارامترهای OLT یا OT (دما و اضافه‌بار ترمیستوری): برای حفاظت حرارتی موتور کاربرد دارد.

گام ششم: تست عملکرد و تغییر سرعت موتور

پس از انجام تنظیمات پایه و حفاظتی، عملکرد اینورتر و رفتار موتور را تست کنید تا از صحت تنظیمات اطمینان حاصل شود.

1. روشن‌کردن موتور از طریق صفحه کلید (Keypad): با کلید Run، موتور را روشن کرده و به صدای آن، لرزش و جهت چرخش دقت کنید.
2. تنظیم دستی سرعت: از کلیدهای Up و Down برای افزایش یا کاهش سرعت استفاده کنید و مطمئن شوید واکنش موتور روان و بدون تأخیر است.
3. بررسی توقف ایمن: با فشار دادن کلید Stop، موتور را خاموش کنید و مطمئن شوید توقف نرم و بدون ضربه انجام می‌شود.

نکات ایمنی و خطاهای رایج هنگام نصب اینورتر

رعایت اصول ایمنی در آموزش نصب اینورتر دلتا بسیار حیاتی است:

نکات طلایی برای جلوگیری از خطا در راه‌اندازی اولیه

• بررسی سیم‌کشی قبل از روشن‌کردن: پیش از اعمال برق، مطمئن شوید تمام اتصالات طبق نقشه‌های استاندارد و دفترچه راهنما انجام شده‌اند. سیم‌کشی اشتباه می‌تواند منجر به اتصال کوتاه یا عدم راه‌اندازی دستگاه شود.
• تنظیم پارامترها متناسب با موتور: همیشه جریان، توان و فرکانس موتور را با پارامترهای پایه مطابقت دهید و از مقادیر پیش‌فرض بدون تطبیق استفاده نکنید.
• استفاده از منبع تغذیه پایدار: نوسان ولتاژ ورودی، باعث فعال‌شدن حفاظت‌هایی مانند افت ولتاژ می‌شود. استفاده از محافظ ولتاژ یا UPS توصیه می‌شود.
• تست با بار سبک: در اولین راه‌اندازی، بهتر است موتور بدون بار یا با حداقل بار تست شود تا در صورت وجود خطا، خسارت کمتری وارد شود.

مشکلات رایج هنگام تنظیم اولیه اینورتر و راه‌حل آن‌ها

آشنایی با خطاهای رایج به شما کمک می‌کند سریع‌تر واکنش نشان دهید و از آسیب‌های احتمالی جلوگیری کنید.

• خطای OL (Overload – اضافه‌بار): جریان موتور از حد مجاز فراتر رفته است.
  • راه‌حل: بررسی پارامترهای جریان، کاهش بار موتور یا افزایش زمان حفاظت اضافه‌بار.
• خطای UV (Under Voltage – افت ولتاژ): ولتاژ ورودی کاهش یافته است.
  • راه‌حل: بررسی منبع تغذیه، استفاده از محافظ ولتاژ یا تثبیت‌کننده برق.
• حرکت نکردن موتور پس از روشن‌کردن: تنظیم اشتباه فرکانس یا انتخاب ورودی فرمان اشتباه.
  • راه‌حل: بررسی پارامترهای فرکانس پایه و اطمینان از انتخاب صحیح منبع فرمان (Keypad یا ترمینال).
• صدا و لرزش زیاد در موتور: تنظیم نادرست پارامترهای شتاب یا فرکانس حامل.
  • راه‌حل: تنظیم مجدد زمان شتاب و دیکالرشن (Acceleration/Deceleration) و کاهش فرکانس حامل.
• خطای OC (Overcurrent – اضافه جریان): اتصال کوتاه یا بار زیاد.
  • راه‌حل: تنظیمات شتاب‌گیری و بررسی اتصالات موتور.
• خطای OH (Overheating – گرمای بیش از حد): عدم تهویه مناسب یا دمای محیطی بالا.
  • راه‌حل: بهبود تهویه و کاهش دمای محیط.
• بوق مداوم اینورتر: اضافه بار یا گیر کردن فن خنک‌کننده.
  • راه‌حل: حذف بار اضافی یا بررسی فن خنک‌کننده.

خلاصه مراحل نصب اینورتر دلتا

برای سهولت در یادگیری و مرور، مراحل اصلی نصب و راه‌اندازی اینورتر دلتا به صورت خلاصه در لیست زیر آورده شده است:

• آماده‌سازی: جمع‌آوری ابزارهای ضروری (مولتی‌متر، سیم‌چین، پیچ‌گوشتی، دفترچه راهنما و محافظ).
• سیم‌کشی: اتصال ورودی برق (R, S, T یا R, S)، خروجی به موتور (U, V, W) و مهمتر از همه، اتصال صحیح ارت.
• ریست کارخانه: روشن کردن اینورتر و بازنشانی تنظیمات به مقادیر پیش‌فرض (تنظیم P00.50 یا 00.02 به 10).
• تنظیم پارامترهای پایه: تعیین فرکانس پایه (P00.00 یا 01.00)، روش کنترل دور (V/F یا Vector) و منبع فرمان سرعت.
• تنظیم پارامترهای حفاظتی: پیکربندی حفاظت اضافه‌بار (OL1)، افت ولتاژ (UVL) و حفاظت حرارتی موتور.
• تست عملکرد: روشن کردن، تنظیم دستی سرعت و خاموش کردن موتور برای اطمینان از عملکرد صحیح و ایمن.

دانلود راهنمای نصب اینورتر دلتا

کلیک کنید>> دانلود راهنماب نصب

نتیجه‌گیری و توصیه‌های نهایی

اینورتر دلتا ابزاری قدرتمند برای کنترل موتورهای صنعتی است و نصب اینورتر دلتا به‌درستی، نه تنها به افزایش طول عمر دستگاه کمک می‌کند، بلکه ایمنی عملکرد موتور و بهره‌وری سیستم را نیز تضمین می‌کند. با رعایت دقیق مراحل آموزش نصب اینورتر دلتا، شامل سیم‌بندی و تنظیمات اولیه اینورتر دلتا، می‌توانید از عملکرد بهینه و مطمئن اینورتر خود لذت ببرید.

همواره توصیه می‌شود:

• دفترچه راهنمای اختصاصی مدل اینورتر خود را به دقت مطالعه کنید، زیرا جزئیات پارامترها و سیم‌بندی ممکن است بین سری‌های مختلف دلتا (مانند سری‌های L، M، EL، B، CP2000، C2000) متفاوت باشد.
• در صورت بروز هرگونه مشکل پیچیده یا عدم اطمینان، از متخصصان مجرب در حوزه اجرای اتوماسیون صنعتی کمک بگیرید.

پرسش‌های متداول نصب اینورتر دلتا

1. آیا اینورتر دلتا برای کاربران مبتدی مناسب است؟ ✅ بله، اینورتر دلتا با رابط کاربری ساده و دفترچه راهنمای کامل، گزینه‌ای عالی برای شروع تنظیمات اینورتر دلتا توسط افراد تازه‌کار است.

2. آیا ریست به تنظیمات کارخانه‌ای ضروری است؟ ✅ در راه‌اندازی اولیه، توصیه می‌شود تنظیمات کارخانه ریست شوند تا از تداخل احتمالی با پارامترهای قبلی جلوگیری شود و کار با مقادیر پایه‌ای شروع شود.

3. چگونه می‌توان از آسیب به موتور هنگام راه‌اندازی جلوگیری کرد؟ ✅ با تنظیم صحیح پارامترهای حفاظتی مانند اضافه‌بار (OL) و افت ولتاژ (UV)، می‌توان از آسیب‌های احتمالی به موتور و اینورتر جلوگیری کرد.

4. آیا تغییر سرعت موتور در حین کار ایمن است؟ ✅ بله، درصورتی‌که پارامترهای شتاب (Acceleration) و توقف (Deceleration) به‌درستی تنظیم شده باشند، تغییر سرعت در حین کار مشکلی ایجاد نمی‌کند و نرم و بدون ضربه خواهد بود.
