سروو موتور 1 کیلو وات دلتا B2 بدون ترمز 3000 دور ECMA-C21010R9

توضیحات

سروو موتورهای سری B2 شرکت Delta Electronics گزینه‌ای اقتصادی و کارآمد برای پروژه‌های اتوماسیون صنعتی با نیازهای متوسط هستند. این سری از سروو موتور دلتا با طراحی ساده، عملکرد پایدار و قابلیت‌های قابل قبول، به ویژه برای کاربردهایی که به دقت و سرعت بالا نیازی ندارند، بسیار مناسب است.

قابلیت های کلی سروو موتور 1 کیلو وات دلتا B2 بدون ترمز 3000 دور

• سروو موتور 1 کیلو وات دلتا از سری B2 بدون ترمز 3000 دور قابلیت دریافت ورودی پالس تا ۴ میلیون پالس در ثانیه (4MPPS) را دارد و به‌صورت ویژه با کنترلرهای CNC نیز سازگار است. این سری از سرووها از سه حالت کنترل اصلی سرعت (Speed)، موقعیت (Position) و گشتاور (Torque) پشتیبانی می‌کند.

• کنترل حالت‌های Torque و Speed به‌صورت دقیق از طریق پارامترهای داخلی و تنظیم ولتاژ ورودی امکان‌پذیر است. سروو موتور دلتا B2 در توان‌های متنوع از ۰.۱ کیلووات تا ۱.۵ کیلووات و با ولتاژ ۲۲۰ ولت تک‌فاز عرضه می‌شود.

• این محصول دلتا مجهز به پورت‌های ارتباطی RS-485، RS-232 و RS-422 بوده و از نرم‌افزار حرفه‌ای، کاربردی و ساده ASDA-SOFT برای تنظیم و تیونینگ بهره می‌برد.

• سروو موتور B2 دارای انکودر ۱۷ بیتی با رزولوشن دقیق ۱۶۰,۰۰۰ پالس در هر دور است که امکان کنترل حرکت بسیار دقیق را فراهم می‌کند.

• ورودی و خروجی های دیجیتال و آنالوگ قابل تنظیم از طریق پارامتر های داخلی با آموزش سروو  آسان.

• سروو موتور 1 کیلو وات دلتا B2 بدون ترمز 3000 دور به دلیل رزولوشن بالای انکودر ۱۷ بیتی، پایداری بسیار مناسبی در سرعت‌های پایین دارد و حرکت نرم و دقیقی را تضمین می‌کند.

• این سروو موتور مجهز به سیستم Auto Tuning داخلی است که به صورت خودکار پارامترهای کنترلی را تنظیم کرده و عملکرد بهینه و پایدار را فراهم می‌سازد.

• زمان شتاب‌گیری این دستگاه در حالت بدون بار، از ۳۰۰۰ دور در دقیقه منفی تا ۳۰۰۰ دور در دقیقه مثبت، حدود ۱۰ میلی‌ثانیه است که نشان‌دهنده پاسخ‌دهی سریع و کارآمد آن می‌باشد.

مشخصات فنی سروو موتور 1 کیلو وات

• توان نامی: 1 کیلو وات

• سرعت نامی: 3000 دور بر دقیقه

• ولتاژ کاری: تکفاز  220 ولت

• نوع انکودر: 17 بیت Incremental

• ترمز: ندارد (Free Shaft)

امکان کنترل موقعیت با دقت بالا

سروو موتور 1 کیلو وات دلتا B2 بدون ترمز 3000 دور مجهز به انکودر با رزولوشن ۱۷ بیت (معادل ۱۶۰,۰۰۰ پالس در هر دور) است که توانایی برآورده کردن نیازهای نرم‌افزاری کنترل موقعیت با دقت بسیار بالا را فراهم می‌کند. این رزولوشن بالا همچنین باعث ایجاد حرکت پایدار و نرم در سرعت‌های پایین می‌شود.

علاوه بر این، انکودر ۱۷ بیتی قادر است گشتاور دارای ریپل (Cogging Torque) را کاهش دهد، که به بهبود دقت کنترل موتور و کاهش نوسانات ناخواسته کمک شایانی می‌کند.

• سروو موتور دلتا B2 دارای پاسخ فرکانسی بالا بیش از ۵۵۰ هرتز (Hz) بوده و زمان تنظیم (Settling Time) آن کمتر از ۱ میلی‌ثانیه (ms) است، که نشان‌دهنده واکنش سریع و دقیق در کنترل حرکت می‌باشد.

• زمان شتاب‌گیری این سروو موتور در شرایط بدون بار، از -۳۰۰۰ دور در دقیقه تا ۳۰۰۰ دور در دقیقه برابر با ۱۰ میلی‌ثانیه است که عملکردی بسیار سریع و کارآمد را تضمین می‌کند.

پاسخگویی به تمام خواسته های صنعتی با کمک سروو موتور 1 کیلو وات دلتا B2 بدون ترمز 3000 دور

• سروو موتور دلتا B2 از سه حالت کنترلی اصلی شامل کنترل موقعیت، سرعت و گشتاور پشتیبانی می‌کند. حالت‌های سرعت و گشتاور را می‌توان به‌صورت دقیق از طریق پارامترهای داخلی یا فرمان‌های آنالوگ کنترل کرد.

• این سروو موتور قابلیت دریافت فرمان با سرعت بالا تا ۴ میلیون پالس در ثانیه (4 Mpps) را دارد که موجب کنترل موقعیت با دقت بسیار بالا و عملکردی فوق‌العاده می‌شود.

• همچنین، سروو  B2 دلتا مجهز به دو فیلتر Notch اتوماتیک است که به طور موثر رزونانس‌های مکانیکی را کاهش داده و موجب حرکت نرم و پایدار موتور می‌شود.

• سروو موتور 1 کیلو وات دلتا B2 بدون ترمز 3000 دور دارای پارامترهای جبران اصطکاک قابل تنظیم است که برای کاربردهای حساس مانند اینترپولیشن دایره‌ای، حرکت محور Z، بال اسکرو (Ball Screw) و سایر حرکت‌های دقیق بهینه شده‌اند. این پارامترها به بهبود دقت حرکت و کاهش خطاهای ناشی از اصطکاک کمک می‌کنند.
• برای کاربردهایی که نیاز به خروجی گشتاور بالا دارند، سروو موتور دلتا مجهز به پارامترهای حفاظت ویژه است تا از آسیب دیدن سیستم مکانیکی جلوگیری کرده و عملکرد ایمن و پایدار دستگاه را تضمین کند.

خرید اتوماسیون صنعتی

 راه‌اندازی آسان، سیم‌کشی بهینه و عملکرد چندمنظوره سروو موتور 1 کیلو وات دلتا B2 بدون ترمز 3000 دور

سروو موتورهای سری B2 دلتا با طراحی مهندسی‌شده، فرآیند راه‌اندازی (Start-Up) را برای کاربران ساده‌تر و ایمن‌تر کرده‌اند این سری از سرووها، با هدف سادگی در استفاده و پشتیبانی از عملکردهای متنوع صنعتی طراحی شده‌اند. این سری امکاناتی کاربردی را برای راه‌اندازی سریع، تنظیم آسان و مانیتورینگ دقیق ارائه می‌دهد.

امکانات کلیدی برای سهولت استفاده

• نرم‌افزار ASDA-Soft
  نرم‌افزار پیکربندی قدرتمند ASDA-Soft امکان تنظیم سریع پارامترها و مانیتورینگ کامل وضعیت سروو موتور و درایو را فراهم می‌کند.

• صفحه کلید دیجیتال روی درایو
  یک پنل کنترلی داخلی (Digital Keypad) برای انجام تنظیمات، تغییر پارامترها و مانیتورینگ مستقیم سروو درایو بدون نیاز به کامپیوتر در دسترس است.

• کابل ارتباطی اختصاصی ASD-CNUSOA08
  برای ارتباط آسان با کامپیوتر، کابل مخصوص ASD-CNUSOA08 به‌صورت اختیاری قابل تهیه است که امکان اتصال مستقیم درایو به نرم‌افزار ASDA-Soft را فراهم می‌سازد

ویژگی‌های مهم در سهولت نصب و راه‌اندازی

• جداسازی مدار قدرت و مدار کنترل

این تفکیک باعث افزایش ایمنی، کاهش ریسک خطا و تسهیل در فرآیند تعمیر و نگهداری می‌شود.

• مجهز به مقاومت احیاکننده داخلی

در مدل‌های ۴۰۰ وات و بالاتر، مقاومت احیاکننده داخلی به‌صورت پیش‌فرض تعبیه شده است؛ که نیاز به نصب قطعات اضافی را حذف کرده و باعث کاهش هزینه‌ها و سادگی در سیم‌کشی می‌شود.

• پشتیبانی از تجهیزات اختیاری

امکان تجهیز سروو موتور به ترمز (Brake)، روغن‌بند (Oil Seal) و سایر لوازم جانبی برای تطابق بهتر با نیازهای متنوع صنعتی.

• دو ورودی آنالوگ روی ترمینال CN1

برای مانیتورینگ راحت‌تر وضعیت سروو موتور، دو ورودی آنالوگ در دسترس هستند که امکان مشاهده و تحلیل دقیق شرایط عملکردی سیستم را فراهم می‌سازند.

کلیک کنید >>>> خرید سروو موتور 1 کیلو وات

آموزش سیم‌بندی و اتصالات سروو موتور 1 کیلو وات دلتا B2 بدون ترمز 3000 دور

سیم‌بندی صحیح سروو موتور 1 کیلو وات دلتا B2 بدون ترمز 3000 دور، نقش بسیار مهمی در عملکرد پایدار و دقیق سیستم ایفا می‌کند. رعایت نکات سیم‌بندی، استفاده از کابل‌های استاندارد و اتصال درست ورودی‌ها و خروجی‌ها، علاوه بر افزایش طول عمر دستگاه، باعث کاهش خطاهای کنترلی و نویز الکتریکی خواهد شد.

مراحل سیم‌بندی سروو موتور 1 کیلو وات دلتا B2 بدون ترمز 3000 دور

1. اتصال کابل قدرت (Main Power Cable)

کابل قدرت سروو موتور وظیفه انتقال انرژی الکتریکی به استاتور موتور را بر عهده دارد.

• U, V, W ← خروجی درایو سروو → ورودی موتور

• استفاده از کابل شیلددار چهار رشته الزامی است.

• طول کابل باید متناسب با استاندارد دلتا انتخاب شود (معمولاً کمتر از 20 متر).

2. اتصال کابل انکودر (Encoder Cable)

انکودر موتور اطلاعات موقعیت و سرعت را به درایو بازمی‌گرداند.

• کانکتور انکودر روی درایو معمولاً با CN2 مشخص می‌شود.

• کابل انکودر از نوع شیلددار و فویل‌دار است تا نویز را کاهش دهد.

• شیلد کابل در دو سمت باید به زمین وصل شود.

3. اتصال ورودی و خروجی فرمان (CN1)

پورت CN1 رابط اصلی برای اتصال PLC یا کنترلر به درایو سروو دلتا است.

• ورودی‌های دیجیتال (DI): فعال/غیرفعال‌سازی سروو، انتخاب مد کنترل، ریست خطا.

• خروجی‌های دیجیتال (DO): اعلام وضعیت آماده به کار، آلارم‌ها و خطاها.

• ورودی آنالوگ (AI): برای کنترل سرعت یا گشتاور با ولتاژ 0–10V یا جریان 4–20mA.

4. اتصال ارت و زمین (Grounding)

• بدنه سروو موتور و شیلد کابل‌ها باید به زمین مناسب متصل شوند.

• ارت صحیح باعث کاهش نویز، افزایش ایمنی و طول عمر درایو و موتور خواهد شد.

5. اتصال پورت های ارتباط شبکه

•  برای تنظیمات پیشرفته و مانیتورینگ.

6. آموزش تصویری سیم‌بندی و اتصالات درایو سروو موتور 1 کیلو وات دلتا B2 بدون ترمز 3000 دور

مشخصات پلاک سروو درایو سروو موتور 1 کیلو وات دلتا B2 بدون ترمز 3000 دور با کد ASD-B2-1021-B

در ادامه یک نمونه پلاک سروو درایو 1 کیلو وات B2 دلتا بدون ترمز را بصورت تصویری توضیح می دهیم.

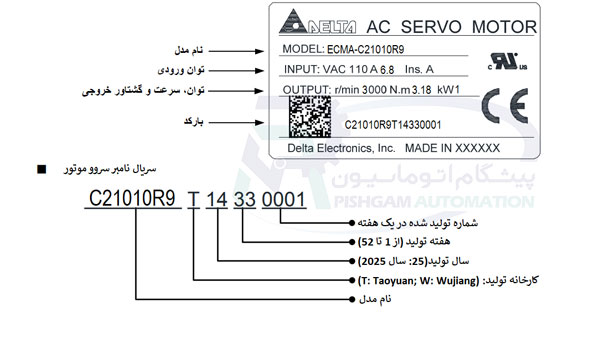

مشخصات پلاک سروو موتور 1 کیلو وات دلتا B2 بدون ترمز 3000 دور با کد ECMA-C21010R9:

در ادامه یک نمونه پلاک سروو موتور 1 کیلو وات دلتا B2 بدون ترمز 3000 دور را بصورت تصویری توضیح می دهیم.

خرید سروو موتور 1 کیلو وات دلتا B2 بدون ترمز 3000 دور

جهت مشاوره و خرید انواع تجهیزات اتوماسیون دلتا از نمایندگی اصلی تهران و همچنین سایر تجهیزات و راهنمایی در مورد انتخاب سروو موتور B2 میتوانید با کارشناسان ما در مجموعه پیشگام اتوماسیون در ارتباط باشید و سروو B2 دلتا را با بهترین قیمت و پشتیبانی فروش دریافت نمایید.

 خرید سایر مدل ها از اینجا >>>>  خرید سروو موتور دلتا

برای برآوردن الزامات و احتیاجات ماشین ابزارهای همه کاره و افزایش مزیت رقابتی در بازار اتوماسیون صنعتی، Delta سری جدیدی از سروو موتورها را با نام ASDA-B2 و با کارایی بسیار بالا و مقرون به صرفه، به بازار عرضه کرده است.

خرید سروو B3 دلتا

مشخصات پک کامل سروو موتور 1 کیلو وات دلتا B2 بدون ترمز 3000 دور

دانلود کاتالوگ انگلیسی سروو موتور 1 کیلو وات دلتا B2 بدون ترمز 3000 دور و نرم افزار ارتباطی ASDA-SOFT
