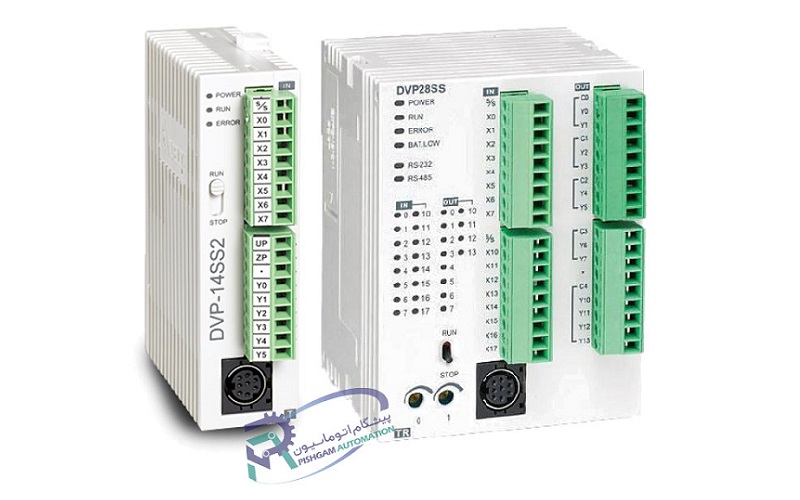

PLC سری 14SS2

توضیحات

مشخصات پی ال سی DVP14SS2

پی ال سی DVP14SS2 شرکت دلتا (Delta) به صورت On board دارای مجموعا 8 ورودی و 6 خروجی دیجیتال بوده و قابل افزایش تا 480 ورودی و خروجی با کارتهای اکسپنشن می باشد.

ظرفیت برنامه نویسی پی ال سی های سری SS2 دلتا 8K STEP است و دارای پورتهای ارتباطی RS-232 و RS-485 با پروتکل MODBUS ASCII/RTU جهت ارتباط سریع با کنترلرها و نمایشگرهای دیگر می باشد.

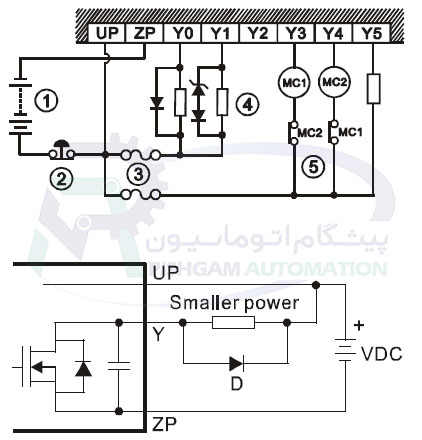

این گروه از کنترل کننده های منطقی (PLC) شرکت دلتا قابلیت پشتیبانی از 4 خروجی سرعت بالا (Y0 To Y3)  تا ماکزیمم 10KHZ در مدل DVP14SS211T (خروجی ترانزیستوری) جهت کنترل سروو موتورها و استپر موتورها را دارند.
این پی ال سی ارزان قیمت و کاربردی امکان پشتیبانی از بلاک PID کنترل و ذخیره اتومات پارامتر ها پس از تیون شدن دما را دارد و دارای کانتر سرعت بالا تا ماکزیمم 20KHZ می باشد.

قابلیت های پی ال سی DVP14SS2 بصورت اختصار

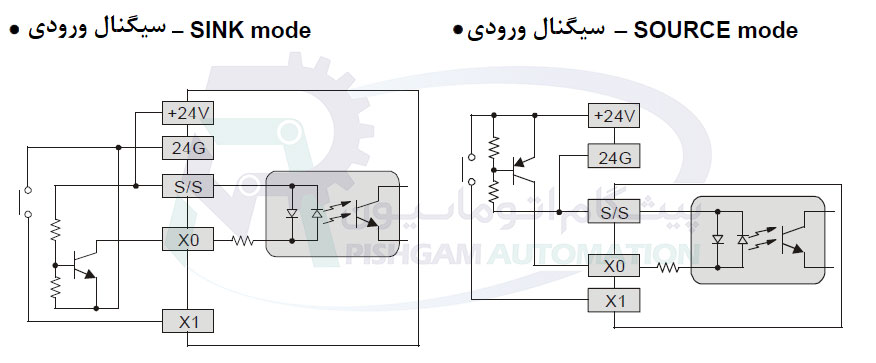

ورودی و خروجی های این دسته از PLCهای دلتا می توانند در دو حالت PNP و NPN استفاده شوند.
تغذیه ورودی :                                       (24VDC (-15% ~ 20%
تعداد ورودی های دیجیتال :                     8
تعداد خروجی های دیجیتال :                   6
تعداد ورودی های آنالوگ :                       ندارد
تعداد خروجی های آنالوگ :                     ندارد
حداکثر ورودی + خروجی:                        480
تعداد ورودی های سرعت بالا :                  2 ورودی 10KHz  و 2 ورودی 5KHz
تعداد خروجی های ترانزیستوری :             2  خروجی 10KHz
RTC  :                                                 ندارد
باتری داخلی :                                        ندارد
ظرفیت برنامه نویسی :                           8K STEP

تعداد ریجستر 16 بیتی عمومی :               (D0~D407, (408) D600~D999, (400) D3920~D4999, (1080
تعداد ریجستر 16 بیتی (Latch) ماندگار:   (D408~D599, (192) D2000~D3919, (1920
تعداد ریجستر 16 بیتی خاص :                 (D1000~D1999, (1000
تعداد Flag (حافظه بیتی) عمومی :          M0~M511, (512) M768~M999, (232) M2000~M2047, (48)
تعداد Flag (حافظه بیتی) ماندگار :          (M512~M767, (256) M2048~M4095, (2048
تعداد (Flag)حافظه بیتی خاص :            M1000~M1999, (1000)
پورت راست برای اتصال به ماژولها :          دارد
پورت چپ برای اتصال به ماژولها :            ندارد
پورتهای ارتباطی :                                  RS485 -1   RS232 -1
سرعت اسکن برنامه :                             LD: 0.35μs    MOV: 3.4μs
دمای کاری و رطوبت مجاز :                    5~95%  –  0~°C 55

موارد استفاده پی ال سی DVP14SS2

پی ال سی DVP14SS2 دلتا به نوعی یک مینی PLC ارزان و نسبتا حرفه ای بوده که برای کارهای سبک مانند ماشین ریسندگی، تسمه نقاله (کنترل سرعت چرخش)، دستگاه سیم پیچ (کنترل کشش)، دستگاه دوخت پلاستیک و نایلون، ماشین برش (Slitter) ، الواترهای صنعتی و … مناسب می باشد. پی ال سی سری DVP-14SS2  بجهت داشتن دو پورت شبکه RS-232 و RS-485  امکان استفاده در دوشبکه مجزا به صورت Master و یا Slave را دارند.

این کنترل کننده علی رقم اینکه خود شرکت دلتا برای کارهای پوزیشنینگ (Positioning project) توصیه نکرده است ولی در عمل برای کارهایی با کنترل یک محور مانند دستگاههای دوخت پلاستیک سروو دار و سایر کاربردها بسیار مناسب بوده و مقبولیت بسیاری یافته است.

مشخصات CPU پی ال سی DVP14SS2

کد فنی محصول	ولتاژ تغذیه ورودی	تعداد ورودی	تعداد خروجی	نوع خروجی

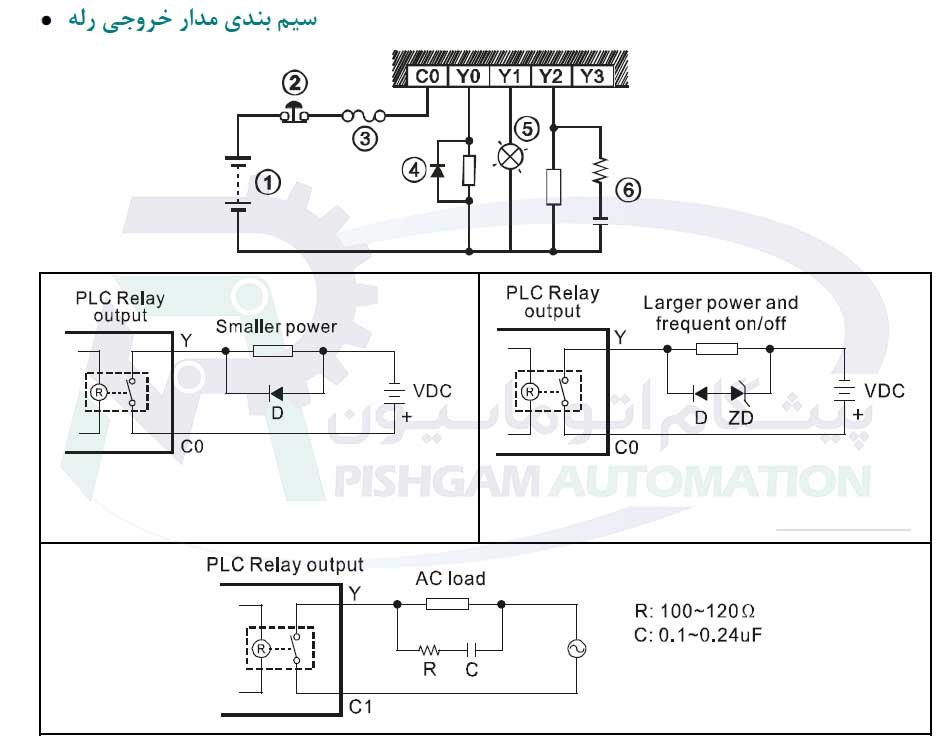

DVP14SS211R	24VDC	8	6	رله ای
DVP14SS211T	24VDC	8	6	ترانزیستوری

کارت های ورودی-خروجی دیجیتال پی ال سی سری DVP14SS2

کد فنی محصول	ولتاژ تغذیه ورودی	تعداد ورودی	تعداد خروجی	نوع خروجی
DVP08SM11N	24VDC	8	ندارد	ندارد
DVP08SN11R	24VDC	ندارد	8	رله ای
DVP08SP11R	24VDC	4	4	رله ای
DVP16SP11R	24VDC	8	8	رله ای
DVP08SN11T	24VDC	4	4	ترانزیستوری
DVP08SP11T	24VDC	4	4	ترانزیستوری
DVP16SP11T	24VDC	8	8	ترانزیستوری

کارت های ورودی-خروجی آنالوگ پی ال سی سری DVPSS2

کد فنی محصول	ولتاژ تغذیه	تعداد ورودی	تعداد خروجی	نوع ورودی/خروجی
DVP04AD-S	24VDC	4	ندارد	ولتاژ/ جریان 14Bit
DVP02DA-S	24VDC	ندارد	2	ولتاژ/ جریان 12Bit
DVP04DA-S	24VDC	ندارد	4	ولتاژ/ جریان 12Bit
DVP06XA-S	24VDC	4	2	ولتاژ/ جریان 12Bit
DVP04TC-S	24VDC	4	ندارد	ترموکوپل
DVP04PT-S	24VDC	4	ندارد	PT100

کارت ها و کابلهای ارتباطی  پی ال سی سری DVPSS2

کد فنی محصول	ولتاژ تغذیه	شبکه ارتباطی
DVPPCC01	24VDC	کارت کپی برنامه
DVPACAB2A30	24VDC	کابل ارتباط PC با PLC
