HMI دلتا DOP-103BQ

HMI دلتا مدل  HMI دلتا DOP-103BQ جزو خانواده اچ ام آی های پایه (Basic) شرکت دلتا می باشد که در گروه HMI های DOP-100 قرار دارد. ارزان ترین HMI سایز 4 اینچ دلتا و مناسب برای کاربردهای اتوماسیون صنعتی و خانگی (BMS)  می باشد.

توضیحات

قابلیت های HMI دلتا DOP-103BQ

HMI دلتا DOP-103BQ دارای صفحه نمایشگر “4.3 با ۶۵۵۳۶ رنگ و نیز دارای قابلیت TFT LCD است.
درای 1 پورت COM با قابلیت ساپورت RS232 / RS422 / RS485 جهت ارتباط با اینورتر، سرو درایوها، و سایر تجهیزات که بسیاری از نیاز های مشتریان را پشتیبانی میکند.
این سری از HMI ها دارای پورت های RS232 و USB می باشد که برای دانلود و انتقال دیتا مورد استفاده قرار می گیرد.
پشتیبانی HMI از USB Host و نیز ارتباط مستقیم با USB ،پرینتر و موس ، عملکردی آسان را برای مشتریان فراهم می آورد.

HMI دلتا DOP-103BQ دارای صفحه لمسی و همچنین دارای ضریب حفاظتی IP65 می باشد که در برابر باران و گرد و غبار محافظت شده است.
قاب جلو ،از HMI در برابر باران و گرد و غبار نیز محافظت می کند.
HMI دلتا DOP-103BQ از فایل های PDF و TXT و همچنین از صفحات افقی و عمودی نیز پشتیبانی می کند.

دارای نرم افزار ویرایش و برنامه نویسی ( DOPSoft) با قابلیت سازگاری با Windows XP, Windows Vista, Windows 7
دمای کاری نمایشگر 0ºC ~ 50ºC.
سازگاری بسیار بالای HMI با محیط های عملیاتی و صنعتی.
این نمایشگر دلتا مطابق با استانداردهای CE و UL می باشد همچنین این HMI قابلیت ارتباط با کلیه کنترلرهای موجود در صنایع از قبیل زیمنس را نیز دارد.
لازم به ذکر است که HMI دلتا DOP-103BQجزو خانواده HMI های پایه می باشد و مجهز به 1 پورت COM است تا بتواند بیشتر برنامه های مورد نیاز را کامل برآورده کند. همچنین از ورودی های چند زبانه نیز پشتیبانی می کند.
نمایشگر لمسی DOP-103BQ دارای توابع اساسی و نصب آسان که برای کاربردهای صنعتی بسیار مناسب می باشد. همچنین قابلیت ارتباط با کلیه کنترلرهای موجود در صنایع از قبیل زیمنس را نیز دارد.

خصیصه (attribute) HMI دلتا DOP-103BQ

  •                        272*480 پیکسل
  •     RS-422 / RS-485
  •                        TFT Color Touch Panel – 65536 Colors – LED backlight
  •
  •       دارد
  • IP65/NEMA4
  •  تا دمای 40 درجه با رطوبت بین 10 الی 90 درصد و دمای40 تا 50 درجه با رطوبت بین 10 الی 55 درصد
  •        میلی متر

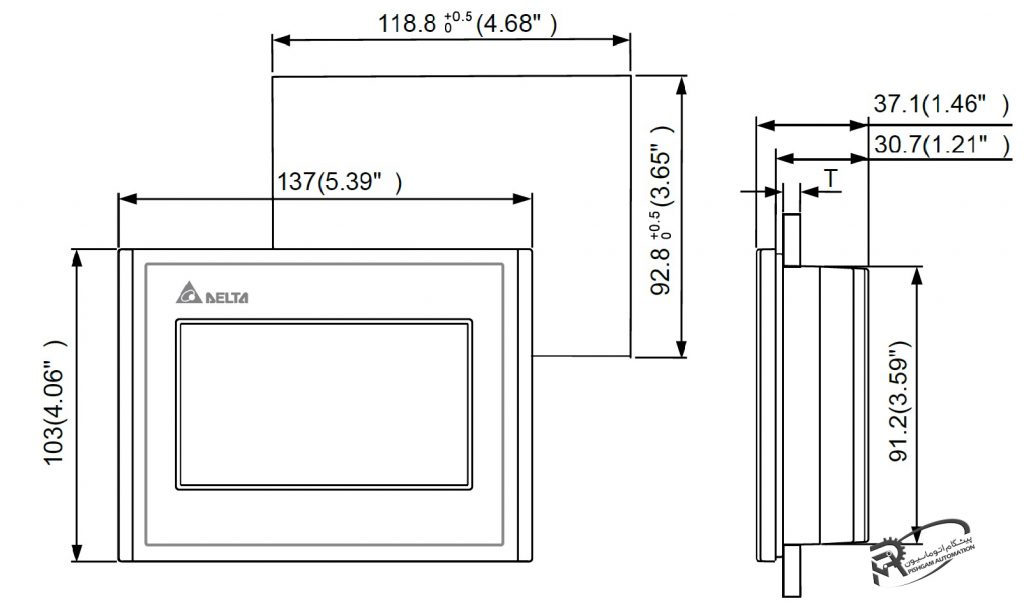

ابعاد HMI دلتا DOP-103BQ

ابعاد HMI دلتا DOP-103BQ

مدیریت داده ها و اطلاعات

HMI دلتا DOP-103BQ قادر به تولید و ثبت گزارش از دیتاها و وقایع با نام فایل های تعریف شده توسط کاربر و زمان بندی از طریق Bit Control می باشد.

"بازیابی

مرور داده های گذشته

امکان بک آپ گیری از داده های گذشته در دیسک USB یا کارت های SD .

مرور داده های گذشته در HMI دلتا DOP-103BQ

نمایش بزرگنمایی و کوچک نمایی در HMI دلتا DOP-103BQ

دارای عملکرد بزرگنمایی و کوچک نمایی برای مشاهده راحت تر و دقیق تر داده ها

بزرگ نمایی و کوچک نمایی HMI دلتا DOP-103BQ

نمایشگر HMI لمسی
نوع صفحه نمایش لمسی خازنی
سایز صفحه نمایش 4.3 اینچ
رزولوشن 272*480 پیکسل
باطری بک آپ 3V Lithium CR2032
ابعاد نمایشگر 95.04×53.856 میلی متر
سیستم عامل Delta Real Time OS
تعداد ورودی دیجیتال
تعداد خروجی دیجیتال
تعداد ورودی آنالوگ
تعداد خروجی آنالوگ
تعداد ورودی سنسور دما
تعداد پورت Ethernet
پورت USB
پورت سریال (COM1) RS232/485
پورت سریال (COM2) RS-422 / RS-485
پورت سریال (COM3) N/A
پردازنده مرکزی 32Bit RISC ARM
ROM 256MB
نمایشگر TFT Color Touch Panel - 65536 Colors - LED backlight
حافظه داخلی 256MB
قابلیت اتصال حافظه خارجی
خروجی صدا
پخش فیلم
ساعت و تاریخ داخلی
ولتاژ تغذیه ورودی 24VDC±10%
خنک کاری گردش طبیعی هوا
IP IP65/NEMA4
دما و رطوبت مجاز تا دمای 40 درجه با رطوبت بین 10 الی 90 درصد و دمای40 تا 50 درجه با رطوبت بین 10 الی 55 درصد
ابعاد برش درب تابلو 118.8*92.8میلی متر
