HMI پی ال سی دار دلتا مدل TP70P-22XA1R

تومان3,500,000

HMI پی ال سی دار دلتا مدل TP70P-22XA1R دارای PLC داخلی با 8 ورودی و 8 خروجی دیجیتال و 4 ورودی و 2 خروجی آنالوگ ،یکی از مقرون به صرفه ترین HMI تولید دلتا می باشد.

توضیحات

HMI پی ال سی دار دلتا مدل TP70P-22XA1R در حقیقت یک HMI آپشنال دار شرکت بزرگ دلتا می باشد. این HMI دارای PLC داخلی می باشد که این آپشن بزرگ سبب شده است که علاوه بر داشتن ورودی خروجی دیجیتال، ورودی خروجی آنالوگ نیز داشته باشد (8 ورودی و 8 خروجی دیجیتال و 4 ورودی و 2 خروجی آنالوگ). این HMI تولید دلتا با توجه به قیمت مناسب و حجم کم آن (چند محصول در قالب یک محصول ارائه شده است) سبب شده مورد توجه بسیاری از مهندسان فعال در حوزه اتوماسیون صنعتی قرار بگیرد.

قابلیت های HMI پی ال سی دار دلتا مدل TP70P-22XA1R

HMI پی ال سی دار دلتا مدل TP70P-22XA1R دارای صفحه نمایشگر “7 با ۶۵۵۳۵ رنگ و نیز دارای قابلیت TFT LCD می باشد.
دارای 2 پورت COM با قابلیت ساپورت RS485 جهت ارتباط با اینورتر، سرو درایوها، و سایر تجهیزات که بسیاری از نیاز های مشتریان را پشتیبانی میکند.

HMI پی ال سی دار دلتا مدل TP70P-22XA1R دارای پورت USB CLINET می باشد که برای دانلود و انتقال دیتا مورد استفاده قرار می گیرد.
این HMI تولید دلتا قابلیت شبکه شدن با تمام محصولات دلتا مانند درایو ،سروو ،اینورتر ،کنترل دما و…را دارد.
پشتیبانی از USB Host و نیز ارتباط مستقیم با USB ،پرینتر و موس، عملکردی آسان را نیز برای مشتریان فراهم می آورد.
این سری HMI ها دارای صفحه لمسی و همچنین ضریب حفاظتی IP65 می باشند که در برابر باران و گرد و غبار نیز محافظت شده است.
دارای تغذیه 24V DC برای HMI و PLC.
پشتیبانی از فایل های PDF و TXT.
پشتیبانی از صفحات افقی و عمودی.

قابلیت های پی ال سی HMI

دارای PLC داخلی با 8 ورودی دیجیتال و 8 خروجی دیجیتال همچنین 4 ورودی آنالوگ و 2 خروجی آنالوگ جریانی با دقت 12 بیت نیز می باشد.
2 ورودی X0 ،X1 در این PLC داخلی ،قابلیت اتصال انکودر تا فرکانس 10KHZ را نیز دارد.
ظرفیت برنامه نویسی PLC داخلی 8K STEP است و دارای پورت ارتباطی RS-485 با پروتکل MODBUS ASCII/RTU جهت ارتباط سریع با کنترلرها و نمایشگرهای دیگر می باشد.
PLC این مدل HMI داری باتری داخلی نیز می باشد.
دارای RTC به منظور عملکرد در تاریخ و ساعت نیز می باشد.

دارای نرم افزار ویرایش و برنامه نویسی (TP-EDITOR) با قابلیت سازگاری با Windows XP, Windows Vista, Windows 7 برای HMI.
دارای نرم افزار ویرایش و برنامه نویسی ( WPLSOFT و ISP SOFT) برای PLC داخلی.
دمای کاری نمایشگر 0ºC ~ 50ºC.
سازگاری بسیار بالای HMI با محیط های عملیاتی و صنعتی.

خصیصه (attribute) HMI پی ال سی دار دلتا مدل TP70P-22XA1R

  •                        800*480 پیکسل
  • تعداد ورودی دیجیتال :     8
  • تعداد خروجی دیجیتال :   8
  • تعداد ورودی آنالوگ :       4
  • تعداد خروجی آنالوگ :      2
  • تعداد ورودی سنسور دما :  ندارد
  •     RS-485
  •                        TFT Color Touch Panel – 65536 Colors – LED backlight
  •
  •       دارد
  • IP65/NEMA4
  •  تا دمای 40 درجه با رطوبت بین 10 الی 90 درصد و دمای40 تا 50 درجه با رطوبت بین 10 الی 55 درصد
  •        میلی متر

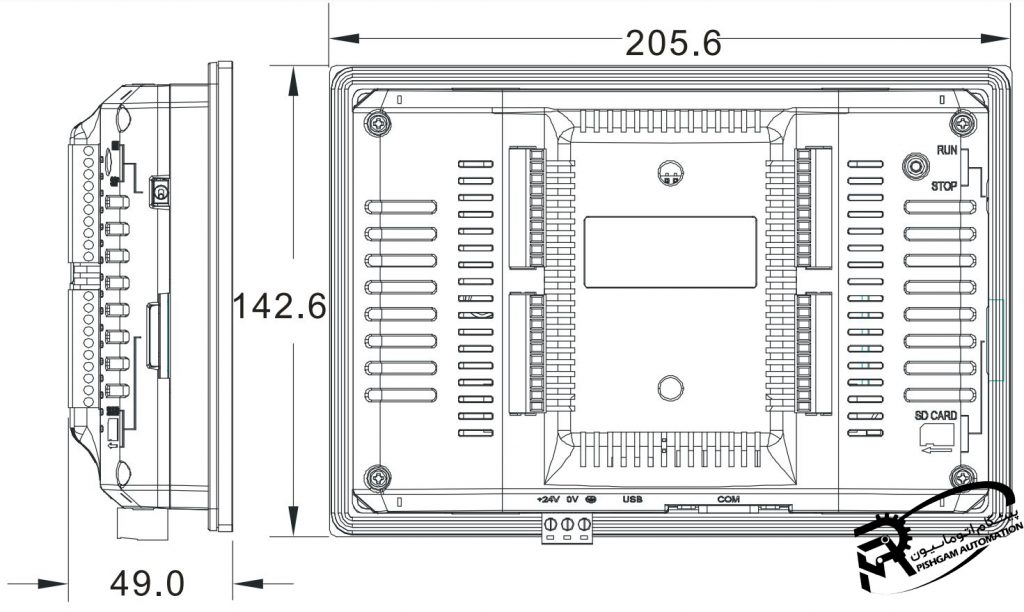

ابعاد HMI پی ال سی دار دلتا مدل TP70P-22XA1R

HMI پی ال سی دار دلتا مدل TP70P-22XA1R

نمایشگر HMI لمسی
نوع صفحه نمایش لمسی خازنی
سایز صفحه نمایش 7 اینچ
رزولوشن 800*480 پیکسل
باطری بک آپ 3V Lithium CR2032
ابعاد نمایشگر 154.08×85.92 میلی متر
سیستم عامل Delta Real Time OS
تعداد ورودی دیجیتال 8
تعداد خروجی دیجیتال 8
تعداد ورودی آنالوگ 4
تعداد خروجی آنالوگ 2
تعداد ورودی سنسور دما
تعداد پورت Ethernet
پورت USB
پورت سریال (COM1)
پورت سریال (COM2) RS-485
پورت سریال (COM3) RS-485
پردازنده مرکزی 32Bit RISC ARM
ROM 128MB
نمایشگر TFT Color Touch Panel - 65536 Colors - LED backlight
حافظه داخلی 64KB
قابلیت اتصال حافظه خارجی
خروجی صدا
پخش فیلم
ساعت و تاریخ داخلی
ولتاژ تغذیه ورودی 24VDC±10%
خنک کاری گردش طبیعی هوا
IP IP65/NEMA4
دما و رطوبت مجاز تا دمای 40 درجه با رطوبت بین 10 الی 90 درصد و دمای40 تا 50 درجه با رطوبت بین 10 الی 55 درصد
ابعاد برش درب تابلو 108.6*175.8 میلی متر
