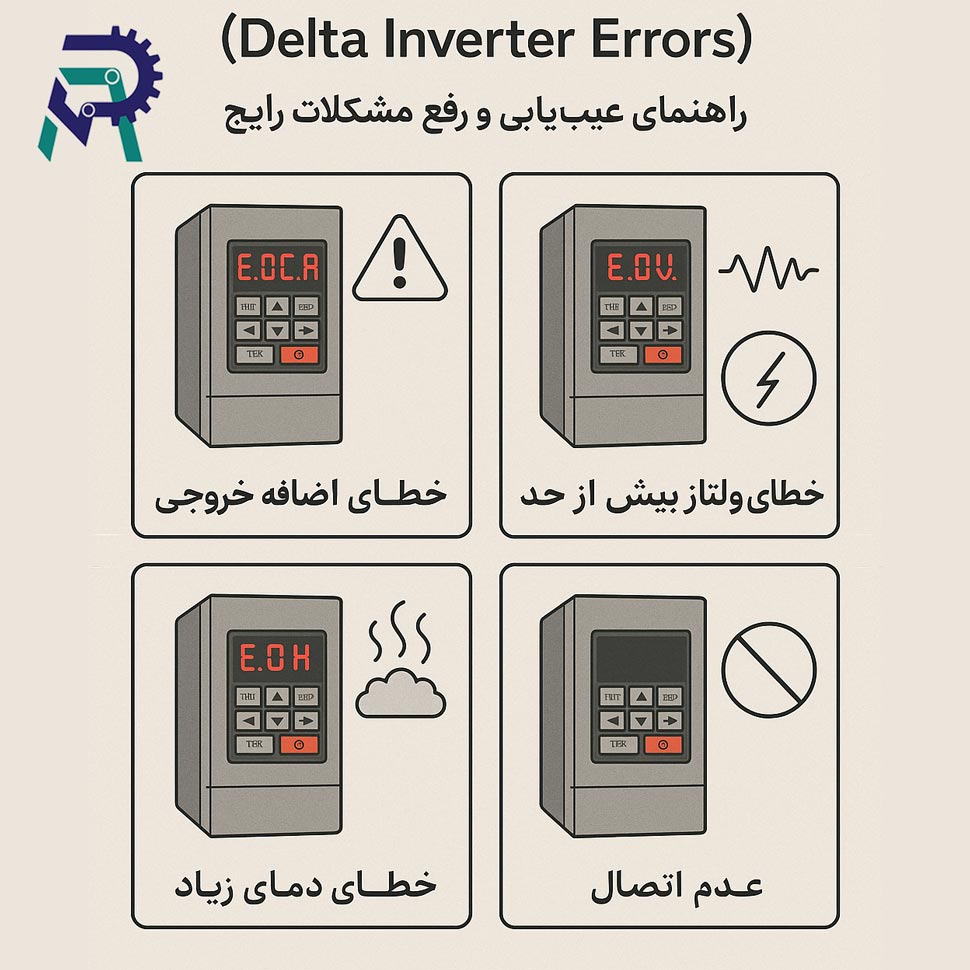

خطاهای اینورتر دلتا (Delta Inverter Errors): راهنمای رفع عیب و مشکلات

امروزه اینورتر دلتا نقشی مهم در کنترل دقیق موتورهای الکتریکی و بهینه‌سازی فرآیندهای تولید ایفا می‌کند. این تجهیزات پیچیده، قلب تپنده بسیاری از تجهیزات اتوماسیون صنعتی هستند و امکان کنترل سرعت، گشتاور و جهت چرخش موتور را فراهم می‌آورند. اما مانند هر دستگاه الکترونیکی دیگری، اینورترها نیز ممکن است با خطاهای اینورتر دلتا مواجه شوند که عملکرد سیستم را مختل کرده و منجر به توقف خط تولید یا کاهش بهره‌وری گردند.

آشنایی با کد خطای اینورتر دلتا، درک علت وقوع هر خطا و آگاهی از راهکارهای عملی برای رفع خطاهای اینورتر، از اهمیت بالایی برخوردار است. این راهنما، به شما کمک می‌کند تا با رایج‌ترین مشکلات اینورتر دلتا آشنا شده و با به‌کارگیری توصیه‌های تخصصی، بتوانید به سرعت مشکلات را شناسایی و برطرف نمایید. هدف ما ارائه یک راهنمای خطاهای اینورتر جامع و کاربرپسند است که هم برای تکنسین‌های مجرب و هم برای کاربران عادی قابل استفاده باشد.

اینورتر دلتا: نیروی محرکه صنعت

اینورترها که با نام درایو فرکانس متغیر (VFD) نیز شناخته می‌شوند، دستگاه‌های الکترونیک قدرتی هستند که جریان مستقیم (DC) را به جریان متناوب (AC) تبدیل می‌کنند. وظیفه اصلی اینورتر دلتا، کنترل سرعت موتورهای AC با تغییر همزمان فرکانس و ولتاژ اعمال شده به موتور است، به طوری که نسبت ولتاژ به فرکانس ثابت بماند. این تغییرات باعث می‌شود موتور بتواند در سرعت‌های مختلف بچرخد و کنترل دقیق‌تری بر حرکت آن اعمال شود.

شرکت دلتا الکترونیک تایوان، یکی از تولیدکنندگان پیشرو در این زمینه است که اینورترهای خود را در مدل‌های متنوعی مانند سری‌های VFD-L، VFD-EL، VFD-M، VFD-C200، VFD-C2000، VFD-B و VFD-CP2000 عرضه می‌کند [۱۰۸]. به عنوان مثال، اینورتر دلتا مدل C200 در محدوده توان ۰.۷۵ تا ۳۷ کیلووات تولید می‌شود و با ولتاژهای ورودی تکفاز ۲۳۰ ولت، سه فاز ۲۳۰ ولت و سه فاز ۴۶۰ ولت در دسترس است .

کلیک کنید >>>> تعمیر اینورتر دلتا

کاربردهای اینورتر دلتا در صنعت بسیار گسترده است و شامل موارد زیر می‌شود:

• پمپ‌های صنعتی و خانگی
• فن‌های صنعتی
• جرثقیل‌ها و آسانسورها
• ماشین‌سازی و دستگاه‌های چاپ صنعتی
• نوار نقاله‌ها

مزایای استفاده از اینورترها فراتر از کنترل سرعت است و شامل کاهش مصرف انرژی و هزینه‌های برق، کاهش جریان راه‌اندازی، افزایش عمر موتور، تغییر جهت چرخش موتور بدون نیاز به کنتاکتور، حفاظت در برابر اضافه‌بار و کار موتور در مواقع نوسان ولتاژ ورودی می‌شود.

چرا اینورترها خطا می‌دهند؟

خطاهای اینورتر می‌توانند به دلایل مختلفی بروز کنند. برخی از این دلایل ممکن است ساده و قابل حل باشند، در حالی که برخی دیگر نیاز به بررسی تخصصی‌تر دارند. به طور کلی، علل خرابی اینورتر و بروز خطاها را می‌توان به چهار دسته اصلی تقسیم کرد:

• عوامل محیطی: دمای نامناسب محیط کار، تهویه ناکافی، گرد و غبار و رطوبت:
• مشکلات الکتریکی: نوسانات ولتاژ ورودی، اضافه‌ولتاژ، افت ولتاژ، اضافه‌جریان، اتصال کوتاه و قطع فاز
• مشکلات مکانیکی: بار زیاد روی موتور، قفل شدن شفت موتور، و مشکلات مربوط به سیستم ترمز
• خطاهای انسانی و نرم‌افزاری: تنظیمات نادرست پارامترها، اشتباه در سیم‌بندی، و مشکلات در پروتکل‌های ارتباطی

شناسایی صحیح این دلایل، اولین گام در رفع خطاهای اینورتر دلتا است.

لیست خطاهای اینورتر دلتا

در ادامه، به بررسی جامع رایج‌ترین کدهای خطای اینورتر دلتا و راه‌حل‌های عملی برای هر یک می‌پردازیم. این اطلاعات برگرفته از منابع فنی معتبر و تجربیات متخصصان است.

خطای گرمای بیش از حد (oH1 / OH)

توضیح خطا: این خطا با کد oH1 در اینورترهای دلتا مدل C2000 [۱۳۳] و به صورت کلی با کد OH نمایش داده می‌شود. به معنای گرمای بیش از حد در بخش IGBT (ترانزیستور دو قطبی با گیت عایق) ، خازن‌ها (oH2) یا موتور (oH3)  و یا به طور کلی افزایش دمای داخلی اینورتر یا هیت سینک آن از حد مجاز است .

علل وقوع:

• دمای بالای محیط: نصب اینورتر در مکانی که دمای آن بیش از حد استاندارد است، مانند نزدیک ماشین‌های حرارت‌زا، یا داخل کابینتی که در معرض نور مستقیم خورشید قرار دارد .
• تهویه نامناسب: مسدود شدن روزنه‌های تهویه هوا یا فیلترهای کثیف.
• مشکل در فن خنک‌کننده: فن داخلی اینورتر که وظیفه خنک کردن بخش IGBT را دارد، کار نمی‌کند، خراب است یا کثیف شده است .
• گرد و غبار: تجمع بیش از حد گرد و غبار در داخل اینورتر یا روی هیت سینک، که مانع از خنک‌کنندگی موثر می‌شود.
• فضای ناکافی: عدم وجود فضای کافی در اطراف اینورتر برای گردش مناسب هوا .
• بار زیاد: اگر فن به درستی کار می‌کند اما جریان اینورتر بیش از حد مجاز است، ممکن است مشکل مکانیکی یا بار زیاد باعث گرم شدن بیش از حد شده باشد .

راهکارهای رفع مشکل:

1. بررسی و بهبود تهویه محیط: اطمینان حاصل کنید که دمای محیط کار اینورتر در محدوده استاندارد قرار دارد. در صورت لزوم، محل نصب را تغییر دهید یا سیستم خنک‌کننده محیط را بهبود ببخشید.
2. بررسی و تمیز کردن فن: ابتدا بررسی کنید که فن اینورتر در حال کار است. اگر کار نمی‌کند، سیم‌کشی آن را برای وجود ولتاژ (معمولاً ۲۴ ولت DC) چک کنید. در صورت عدم وجود ولتاژ یا خرابی فن، آن را تعمیر یا تعویض کنید. اگر فن کثیف است، آن را تمیز کنید.
3. پاکسازی گرد و غبار و هیت سینک: درب اینورتر را باز کرده و با استفاده از بلوور (دمنده هوا) داخل آن و به خصوص هیت سینک را از گرد و غبار پاک کنید.
4. ایجاد فضای کافی: اطمینان حاصل کنید که روزنه‌های تهویه مسدود نشده باشند و فضای کافی در اطراف اینورتر برای گردش هوا وجود دارد.
5. نصب فن خارجی: در برخی موارد، برای افزایش خنک‌کنندگی، می‌توانید یک فن خارجی در بالا یا پایین اینورتر قرار دهید.
6. بررسی بار موتور: اگر مشکل از بار زیاد است، به بخش خطای اضافه بار (OL) مراجعه کنید و راهکارهای مربوطه را اعمال نمایید.

خطای اضافه جریان (OC)

توضیح خطا: این خطا با نماد OC در اینورترها یا درایوها ظاهر می‌شود و نشان‌دهنده وجود اضافه جریان است . این خطا معمولاً در درایوهایی که با موتور هم‌کیلووات انتخاب شده‌اند بیشتر رخ می‌دهد [۹۴]. مدل‌های VFD-B اینورتر دلتا نیز کد خطای 01 OC را برای اضافه‌جریان دارند [۱۳۴]. کدهای OCA، OCD و OCN نیز برای اضافه جریان در حین شتاب‌گیری، کاهش سرعت و عملکرد پایدار مورد استفاده قرار می‌گیرند.

علل وقوع:

• پارامتر ACC نامناسب: زمان راه‌اندازی (Acceleration Time) موتور در پارامتر ACC اینورتر کم انتخاب شده است، که باعث افزایش جریان لحظه‌ای در زمان شتاب‌گیری می‌شود.
• مد کنترلی نادرست: انتخاب نادرست مد کنترلی درایو .
• اتصال کوتاه: وجود اتصال کوتاه در کابل بین درایو و موتور .
• بار زیاد: بار روی موتور بیش از حد مجاز است.
• مشکلات سیم‌کشی: سیم‌بندی نادرست موتور، اتصال نامناسب یا قطعی در کابل‌ها .
• خرابی سخت‌افزاری: آسیب دیدن CT (سنسور جریان) یا سوختن IGBT درایو .
• ترمز مکانیکی: وجود ترمز مکانیکی در سیستم .
• گشتاور بیش از حد: تنظیم گشتاور راه اندازی (Torque Boost) بیش از حد.
• قدرت خروجی ناکافی: توان خروجی درایو برای موتور کافی نیست .

راهکارهای رفع مشکل:

1. تنظیم پارامتر ACC: زمان شتاب (Acceleration Time) را در پارامتر مربوطه (ACC) افزایش دهید.
2. بررسی مد کنترلی: از انتخاب صحیح مد کنترلی درایو اطمینان حاصل کنید .
3. چک کردن اتصال کوتاه: از عدم وجود اتصال کوتاه در کابل‌های بین درایو و موتور اطمینان حاصل کنید. عایق‌بندی خطوط خروجی را بررسی کنید .
4. بررسی بار موتور: بار روی موتور را چک کنید و اطمینان حاصل کنید که با مقدار پلاک موتور همخوانی دارد. در صورت نیاز، بار را کاهش دهید .
5. چک کردن سیم‌بندی و اتصالات: تمامی اتصالات و سیم‌کشی‌های موتور را چک کنید تا قطعی یا اتصال کوتاه نداشته باشند و جهت چرخش موتور صحیح باشد.
6. بررسی ترمز مکانیکی: اگر از ترمز مکانیکی استفاده می‌کنید، آن را بررسی و در صورت امکان موقتاً برای تست غیرفعال کنید.
7. افزایش گشتاور راه‌اندازی: گشتاور راه‌اندازی را افزایش دهید.
8. ریست کردن درایو: اگر پس از انجام تمامی راهکارها باز هم خطای OC گرفتید، درایو را ریست کنید.
9. تعمیر یا تعویض سخت‌افزار: در صورت خرابی CT یا IGBT، درایو باید توسط متخصص تعمیر یا تعویض شود.
10. ارتقاء درایو: در برخی موارد، اگر مشکل از توان ناکافی درایو باشد، خرید یک درایو قوی‌تر توصیه می‌شود.

خطای اضافه ولتاژ (OV)

توضیح خطا: این خطا با نماد OV ظاهر می‌شود و نشان‌دهنده اضافه ولتاژ در اینورتر است. به ویژه، زمانی که ولتاژ باس DC از حداکثر مقدار مجاز فراتر رود . کدهای ovA، ovd، ovn و ovS نیز برای اضافه ولتاژ در حالات مختلف کاربرد دارند .

علل وقوع:

• نوسانات برق ورودی: ولتاژ ورودی نوسان زیادی دارد.
• انرژی برگشتی (Regenerative): زمانی که بار متصل به موتور زیاد باشد و موتور در حال حرکت است و ناگهان فرمان توقف به اینورتر داده شود، موتور وارد حالت ژنراتوری شده و ولتاژ بیش از حد تولید می‌کند.
• سوختن وریستورها: وریستورها که حفاظی در برابر نوسانات ولتاژ هستند، ممکن است بسوزند و باعث بروز خطای OV شوند.
• بالا بودن ولتاژ لینک DC: ولتاژ لینک DC بیش از حد مجاز شده است.

راهکارهای رفع مشکل:

1. استفاده از فیلتر ورودی: برای مقابله با نوسانات ولتاژ ورودی، از فیلتر ورودی استفاده کنید.
2. استفاده از مقاومت ترمز: اگر مشکل از انرژی برگشتی موتور است، از مقاومت ترمز و چاپر ترمز استفاده کنید.
3. افزایش زمان کاهش سرعت (Deceleration Time): اگر زمان توقف برای شما حیاتی نیست، زمان کاهش سرعت را افزایش دهید. این کار به دفع تدریجی انرژی برگشتی کمک می‌کند.
4. استفاده از تابع Coast to Stop: در صورت نیاز، از این تابع استفاده کنید که موتور را آزاد می‌گذارد تا به تدریج متوقف شود.
5. بررسی ولتاژ منبع: ولتاژ تغذیه اصلی را برای اضافه‌ولتاژ حالت پایدار و گذرا بررسی کنید .
6. هماهنگی با چاپر ترمز: مبدل فرکانس را با چاپر ترمز و مقاومت ترمز هماهنگ کنید.
7. درایو Regenerative: در صورت امکان، از درایوی استفاده کنید که قابلیت برگشت انرژی (Regenerative) داشته باشد.

خطای افت ولتاژ (UV)

توضیح خطا: این خطا با نماد UV (Under Voltage) ظاهر می‌شود و نشان‌دهنده کاهش ولتاژ در اینورتر است. این وضعیت زمانی رخ می‌دهد که ولتاژ باس DC کمتر از حداقل مقدار مجاز باشد. کدهای LvA، Lvd، Lvn و LvS نیز برای افت ولتاژ در حالات مختلف مورد استفاده قرار می‌گیرند.

علل وقوع:

• نوسانات برق ورودی: برق ورودی نوسان دارد و کمتر از حد مجاز است .
• خرابی مدار قدرت: نوسانات برق، مدار قدرت اینورتر را خراب کرده است .
• قطع فاز ورودی: از دست رفتن فاز ولتاژ ورودی به دلیل فیوز معیوب، خطای عایقی یا خطای یکسوساز ورودی.
• بار غیرعادی: وجود بار غیرعادی روی موتور .

راهکارهای رفع مشکل:

1. بررسی ولتاژ ورودی: ولتاژ ورودی را با ولت‌متر چک کنید . اگر کمتر از حد مجاز است، مشکل را در منبع تغذیه پیگیری کنید.
2. بررسی فیوزها و کنتاکتور: ولتاژ تغذیه اصلی و فیوزها را بررسی کنید. عملکرد عایق و کنتاکتور را نیز چک کنید.
3. تعمیر مدار قدرت: در صورت خرابی مدار قدرت اینورتر، باید توسط متخصصین تعمیر شود .
4. کاهش حساسیت: اگر افت ولتاژ به دلیل شبکه برق منطقه است، می‌توانید پارامتر مربوط به تشخیص افت ولتاژ ورودی در اینورتر را کاهش دهید تا به ولتاژهای کمتر حساسیت نشان دهد.
5. بررسی سیم‌کشی: اطمینان حاصل کنید که سیم‌کشی برق ورودی (R-S-T برای سه فاز) صحیح و بدون افت فاز است .

خطای اضافه بار (OL)

توضیح خطا: این خطا با نماد OL (Over Load) ظاهر می‌شود و نشان‌دهنده اضافه بار روی موتور یا خود اینورتر است. درایوهای دلتا می‌توانند تا ۱۵۰٪ جریان نامی را به مدت حداکثر ۶۰ ثانیه تحمل کنند . کدهای OL1 و OL2 نیز برای انواع اضافه بار مورد استفاده قرار می‌گیرند.

علل وقوع:

• بار زیاد موتور: موتور در لحظه راه‌اندازی یا در حین کار، زیر بار زیادی قرار گرفته و جریان زیادی می‌کشد.
• تناسب نامناسب درایو: باری که روی شفت موتور یا گیربکس وجود دارد، بیش از ظرفیت مجاز اینورتر است. درایو مناسب برای موتور انتخاب نشده است.
• تنظیمات نادرست: تنظیمات جبران گشتاور یا حفاظت حرارتی الکترونیکی (EoL).
• خرابی درایو: خرابی سخت‌افزاری درایو، مانند IGBT یا سایر بخش‌ها .

راهکارهای رفع مشکل:

1. کاهش بار موتور: بار روی موتور را کاهش دهید.
2. تغییر مد کاری یا افزایش گشتاور: می‌توانید مد کاری را تغییر دهید یا گشتاور (Torque) و زمان شتاب (ACC) را افزایش دهید .
3. انتخاب درایو مناسب: اطمینان حاصل کنید که درایو انتخاب شده، با توان و بار موتور همخوانی دارد. در صورت نیاز، از اینورتر با توان بالاتر استفاده کنید .
4. تنظیمات پارامترها: تنظیمات جبران گشتاور را در پارامتر ۰۲-۰۷ کاهش دهید. سطح جریان را طوری تنظیم کنید که جریان خروجی درایو از مقدار نامی موتور در پارامتر ۰۰-۰۷ بیشتر نشود .
5. تنظیم حساسیت تشخیص گشتاور بیش از حد: پارامترهای ۰۳-۰۶ و ۰۵-۰۶ را به مقدار مناسب تغییر دهید.
6. تعمیر درایو: اگر مشکل از خرابی درایو است، آن را برای تعمیرات تخصصی ارسال کنید.

خطای اتصال به زمین (GF / GFF)

توضیح خطا: این خطا با نماد GF (Earth Fault) [۳۶، ۸۳] یا GFF (Ground Fault)  ظاهر می‌شود. نشان‌دهنده وجود مشکل در ارتینگ یا اتصال کوتاه به زمین است.

علل وقوع:

• جریان‌های نامتعادل موتور: جریان‌های نامتعادل در موتور باعث ایجاد جریان نشتی به سمت ارت می‌شوند.
• مقاومت ایزولاسیون ضعیف: مقاومت عایقی ضعیف در مسیر کابل تا ارت وجود دارد.
• خازن‌های اصلاح ضریب توان: وجود خازن‌های اصلاح ضریب توان یا جاذب‌های اضافه‌ولتاژ گذرا (Surge Absorber) در مدار کابل تا موتور.
• طول کابل بلند: کابل‌های بلند به دلیل ظرفیت خازنی بالا می‌توانند باعث خطای ارت شوند.
• نشتی موتور یا ایراد کلاف‌ها: نشتی در سیم‌پیچی موتور یا مشکل در کلاف‌ها.
• خرابی سخت‌افزاری: خرابی IGBT، CT یا برد کنترل اینورتر .
• اتصال کوتاه خروجی به زمین: یکی از ترمینال‌های خروجی به زمین اتصال کوتاه شده است.

راهکارهای رفع مشکل:

1. نصب ارت مناسب: اطمینان حاصل کنید که اینورتر به درستی ارت شده است.
2. بررسی مقاومت ایزولاسیون: مقاومت عایقی موتور و کابل را بررسی کنید.
3. حذف تجهیزات اضافی: اطمینان حاصل کنید که در مدار کابل تا موتور، خازن اصلاح ضریب توان یا جاذب اضافه‌ولتاژ گذرا وجود ندارد .
4. بررسی موتور و سیم‌کشی: موتور و سیم‌کشی آن را برای وجود نشتی یا ایراد کلاف‌ها به دقت بررسی و در صورت نیاز تعمیر کنید . برای تست، ابتدا موتور را جدا کرده و درایو را به تنهایی راه‌اندازی کنید. اگر خطا برطرف شد، مشکل از موتور یا سیم‌کشی آن است.
5. بررسی ماژول IGBT: در صورت مشکوک بودن به خرابی سخت‌افزاری، ماژول IGBT را بررسی کنید.
6. کمک از برق‌کار متخصص: در صورت عدم توانایی در رفع مشکل، از یک برق‌کار صنعتی متخصص کمک بگیرید .

کلیک کنید >>> پیشگام اتوماسیون نماینده رسمی دلتا

خطای قطع فاز ورودی/خروجی (PHL / OPHL)

توضیح خطا: این خطا نشان‌دهنده قطع شدن یک یا چند فاز در ورودی یا خروجی اینورتر است. کد PHL برای قطع فاز ورودی و OPHL برای قطع فاز خروجی [۱۳۳، ۱۵۲] در اینورتر دلتا C2000 استفاده می‌شود.

علل وقوع:

• مشکلات منبع تغذیه: قطع برق در یکی از فازها در ورودی اینورتر
• فیوزهای معیوب: خرابی یا سوختن فیوزهای ورودی
• اتصالات شل: شل شدن سیم‌ها یا اتصالات در ترمینال‌های ورودی یا خروجی
• خرابی در مدار: در صورت قطع فاز خروجی، ممکن است مشکل از مدار خروجی درایو باشد.

 محصولات اتوماسیون دلتا

راهکارهای رفع مشکل:

1. بررسی فازهای ورودی: ولتاژ فازهای ورودی را با ولت‌متر چک کنید اطمینان حاصل کنید که تمامی فازها به درستی به ترمینال‌های R-S-T (برای اینورتر سه فاز) متصل هستند و هیچ افت فازی وجود ندارد
2. بررسی فیوزها: فیوزهای ورودی را چک کنید و در صورت سوختگی، آن‌ها را تعویض نمایید
3. بررسی اتصالات: تمامی اتصالات سیم‌کشی ورودی و خروجی را برای اطمینان از محکم بودن و عدم شل‌شدگی بررسی کنید
4. عیب‌یابی خروجی: اگر خطای قطع فاز خروجی (OPHL) رخ داد، اتصالات سه فاز خروجی (U, V, W) اینورتر به موتور را چک کنید. ممکن است مشکل از خرابی درایورهای خروجی باشد.

خطای ارتباطی (CE / Comfault)

توضیح خطا: این خطا با نماد Comfault  یا CE  ظاهر می‌شود. نشان‌دهنده وجود مشکل در کابل یا پروتکل‌های ارتباطی بین اینورتر و دستگاه‌های دیگر مانند کی‌پد، PLC یا HMI است . کدهای CE01 تا CE04 و CE10 در سری C2000 به خطاهای مختلف ارتباطی اشاره دارند.

علل وقوع:

• کابل ارتباطی معیوب: خرابی یا شل شدن کابل ارتباطی کی‌پد یا کابل‌های RS485 .
• تنظیمات نادرست: تنظیمات ناصحیح پروتکل‌های ارتباطی (مانند Modbus)، آدرس‌دهی (address)، سرعت انتقال (baud rate) یا خطای Checksum
• تداخل: تداخل با سایر دستگاه‌های موجود در شبکه
• خطای Time Out: اتمام زمان انتظار برای انتقال داده

کلیک کنید >>> تعمیر اینورتر زیمنس

راهکارهای رفع مشکل:

1. بررسی کابل‌ها: کابل‌های ارتباطی (به ویژه کابل کی‌پد و کابل‌های RS485) را برای اطمینان از سلامت، محکم بودن و اتصال به پین‌های صحیح بررسی کنید. برای کابل‌های ارتباطی، استفاده از کابل‌های شیلددار CAT5 یا CAT6 با حداکثر طول ۵ متر توصیه می‌شود .
2. چک کردن تنظیمات ارتباطی: تنظیمات پروتکل‌های ارتباطی، آدرس‌دهی، سرعت انتقال (baud rate) و Checksum را در اینورتر و دستگاه متصل به دقت بررسی و از صحت آن‌ها اطمینان حاصل کنید .
3. ری‌استارت سیستم: گاهی اوقات ری‌استارت کردن کل سیستم می‌تواند مشکل را برطرف کند.
4. بررسی سخت‌افزار: اگر با تعویض کابل و کی‌پد با نمونه‌های سالم مشکل حل نشد، احتمال خرابی پورت ارتباطی درایو وجود دارد .
5. مشاوره تخصصی: در صورت عدم رفع مشکل، به دفترچه راهنمای اینورتر مراجعه کنید یا با کارشناسان متخصص تماس بگیرید.

سایر خطاهای مهم اینورتر دلتا

• STP0 (خطای مربوط به مرجع حرکت): اگر مرجع خارجی به درستی تنظیم شده باشد اما دکمه RUN روی کی‌پد فشرده نشده باشد، یا فرکانس کاری کمتر از ۰.۱ هرتز باشد، این خطا رخ می‌دهد. راه‌حل: فرکانس را کمی افزایش دهید یا دکمه RUN را فشار دهید.
• STP1 (خطای راه‌اندازی مستقیم): زمانی که اینورتر به محض اتصال به برق، بدون نیاز به فشار دکمه استارت، شروع به کار کند. راه‌حل: برق را قطع کرده، دکمه استارت را فشار دهید و سپس مجدداً اینورتر را وصل کنید.
• STP2 (خطای توقف خارجی): وقتی مرجع حرکت خارجی باشد و کلید STOP روی کی‌پد فشرده شود. راه‌حل: مرجع STOP و START را یکسان کنید یا پارامتر کلید STOP روی کی‌پد را غیرفعال کنید.
• CTER (خطای سنسور جریان): نشان‌دهنده مشکل در سنسور جریان است. راه‌حل: نیاز به تعمیر سنسور جریان دارد.
• EPR (خطای حافظه EEPROM): مربوط به حافظه EEPROM داخلی اینورتر است (در C2000 با کدهای cF1 و cF2). راه‌حل: یکبار اینورتر را ریست یا خاموش/روشن کنید. اگر خطا رفع نشد، نیاز به تعمیر دارد.
• TRAP / CF3 (خرابی CPU): نشان‌دهنده خرابی واحد پردازش مرکزی (CPU) اینورتر است . راه‌حل: نیاز به تعمیر تخصصی توسط کارخانه یا مراکز مجاز دارد .
• AUE (خطای تنظیم خودکار): مربوط به مشکل در تنظیمات خودکار پارامترهای موتور است . کدهای AUE1 تا AUE4 جزئیات بیشتری از این خطا را ارائه می‌دهند. راه‌حل: کابل‌کشی بین درایو و موتور و پارامتر ۰۵-۰۷ را بررسی کنید.
• Pcod (رمز عبور قفل شده): زمانی که رمز عبور نادرست وارد شود، کی‌پد قفل می‌شود . راه‌حل: اینورتر را خاموش و روشن کنید تا امکان وارد کردن مجدد رمز عبور فراهم شود. به پارامترهای ۰۷-۰۰ و ۰۸-۰۰ مراجعه کنید.
• اینورتر روشن نمی‌شود / بی‌نمایشگر بودن: دلایلی مانند نبود برق ورودی، ولتاژ ناکافی، خرابی باتری یا اتصالات شل، و یا خرابی داخلی . راه‌حل: برق ورودی، فیوزها، باتری و اتصالات را بررسی کنید. در صورت خرابی داخلی، نیاز به تعمیر تخصصی دارد.
• زنگ هشدار مداوم / نویز اینورتر: معمولاً به دلیل بار زیاد، مشکل فن خنک‌کننده (کثیفی یا خرابی) رخ می‌دهد . راه‌حل: بار را کاهش دهید، فن را تمیز یا تعویض کنید.
• باتری اینورتر شارژ نمی‌شود: دلایلی مانند خرابی باتری، سوختن یکسوسازها، سوختن فیوزها یا اتصالات شل. راه‌حل: باتری، یکسوسازها، فیوزها و اتصالات را بررسی و در صورت نیاز تعویض یا تعمیر کنید.
• SC (اتصال کوتاه): نشان‌دهنده اتصال کوتاه در درایو است . راه‌حل: یک برق‌کار صنعتی متخصص باید علت را پیدا و رفع کند.

چگونه از بروز مجدد خطاهای اینورتر دلتا جلوگیری کنیم؟

پیشگیری همیشه بهتر از درمان است، به خصوص در مورد تجهیزات صنعتی گران‌قیمت مانند اینورترها. با رعایت نکات زیر می‌توانید عمر مفید اینورتر خود را افزایش داده و از بروز مکرر خطاهای اینورتر دلتا جلوگیری کنید:

• نصب صحیح و محیط مناسب: اینورتر را در محیطی خشک، خنک، با تهویه مناسب و دور از نور مستقیم خورشید یا منابع حرارتی نصب کنید. فضای کافی برای گردش هوا در اطراف اینورتر در نظر بگیرید.
• تمیزکاری منظم: روزنه‌های تهویه و هیت سینک اینورتر را به طور دوره‌ای از گرد و غبار پاک کنید. فن‌های خنک‌کننده را بررسی و تمیز نگه دارید.
• ولتاژ ورودی پایدار: از پایداری ولتاژ ورودی اطمینان حاصل کنید. در صورت نوسانات شدید، از استابلایزر یا فیلترهای ورودی استفاده کنید .
• تناسب توان درایو و موتور: همواره درایوی را انتخاب کنید که توان آن متناسب با موتور و بار متصل باشد. استفاده از درایو با ظرفیت کمی بالاتر از حد نیاز توصیه می‌شود .
• تنظیمات صحیح پارامترها: پارامترهای اینورتر (مانند زمان شتاب/کاهش سرعت (ACC/DEC)، مد کنترلی، و جبران گشتاور) را با دقت و بر اساس نوع بار و کاربرد تنظیم کنید.
• سیم‌بندی و اتصالات استاندارد: از کابل‌های مناسب و استاندارد (شیلددار برای ارتباطات) استفاده کنید و از محکم بودن تمامی اتصالات اطمینان حاصل کنید. سیم‌کشی صحیح و بدون قطعی یا اتصال کوتاه را به طور منظم بررسی کنید.
• ارتینگ مناسب: سیستم ارتینگ اینورتر را به درستی نصب و به طور منظم بررسی کنید.
• محافظت در برابر رعد و برق: در مناطق مستعد رعد و برق، از محافظ‌های سرج (surge protectors) و سیستم زمین مناسب استفاده کنید.
• بروزرسانی نرم‌افزار (Firmware): در صورت امکان، نرم‌افزار داخلی (firmware) اینورتر را به آخرین نسخه بروزرسانی کنید.
• بازبینی دوره‌ای: به طور منظم عملکرد اینورتر و موتور را رصد کنید و به هرگونه تغییر غیرعادی در صدا، دما یا نمایشگر آن توجه کنید
• اهمیت راهنمای فنی، خدمات پس از فروش و تعمیرات تخصصی

کیلیک کنید >>>> تعمیر درایو و اینورتر صنعتی

در مواجهه با خطاهای اینورتر دلتا، همواره بهترین مرجع برای اطلاعات فنی دقیق و کدهای خطای خاص، کاتالوگ و دفترچه راهنمای دستگاه است . اینورترهای دلتا در مدل‌های مختلفی تولید می‌شوند و ممکن است کدهای خطا و راه‌حل‌های آن‌ها بسته به مدل متفاوت باشد.

علاوه بر این، در صورتی که با انجام راهکارهای اولیه مشکل حل نشد یا نیاز به بررسی تخصصی داشتید، مراجعه به کارشناسان مجرب و متخصص در زمینه تعمیرات اتوماسیون صنعتی بسیار حیاتی است. شرکت‌ اتوماسیون صنعتی پیشگام اتوماسیون خدمات عیب‌یابی رایگان، تعمیر تخصصی، گارانتی محصول و پشتیبانی پس از تعمیر را برای انواع اینورتر دلتا ارائه می‌دهند.

تعمیر اینورتر دلتا، معمولاً اقتصادی‌تر و مقرون‌به‌صرفه‌تر از خرید یک درایو جدید است، به خصوص با توجه به کیفیت بالای اینورترهای دلتا . شرکت‌های تعمیراتی معتبر، با بررسی دقیق سخت‌افزاری و نرم‌افزاری، تعویض قطعات معیوب با قطعات اصلی و تست کامل دستگاه، عملکرد بهینه و دوام بالای درایو را تضمین می‌کنند. بنابراین، استفاده از خدمات پس از فروش معتبر و اعتماد به متخصصان، نه تنها باعث صرفه‌جویی در هزینه‌ها می‌شود، بلکه از آسیب‌های احتمالی بیشتر به تجهیزات نیز جلوگیری می‌کند.

پرسش‌های متداول (FAQ) درباره خطاهای اینورتر دلتا

۱. رایج‌ترین خطای اینورتر دلتا چیست؟

پاسخ: خطاهای مربوط به اضافه‌جریان (OC)، اضافه‌ولتاژ (OV)، افت ولتاژ (UV) و گرمای بیش از حد (OH) از رایج‌ترین خطاهای اینورتر دلتا هستند.

۲. چگونه می‌توانم بفهمم که خطای اینورتر دلتا داخلی است یا خارجی؟

پاسخ: ابتدا کد خطا را از نمایشگر اینورتر بررسی کنید و به دفترچه راهنما مراجعه کنید. مشکلاتی مانند نوسانات شبکه، کابل‌کشی معیوب یا سایه روی پنل‌های خورشیدی (در سیستم‌های خورشیدی) معمولاً خارجی هستند. اما خطاهای مربوط به قطعات داخلی مانند IGBT یا EEPROM نیاز به بررسی تخصصی دارند.

۳. آیا ریست کردن اینورتر دلتا همه خطاها را برطرف می‌کند؟

پاسخ: ریست کردن اینورتر دلتا (مثلاً با تنظیم پارامتر ۰۲-۰۰ روی عدد ۹) تمامی پارامترها را به تنظیمات کارخانه برمی‌گرداند. این کار می‌تواند بسیاری از خطاهای ناشی از تنظیمات نادرست را برطرف کند. با این حال، خطاهای سخت‌افزاری یا مشکلات فیزیکی را حل نمی‌کند و برخی پارامترها مانند مد کنترلی و نمودار V/F با ریست کردن از بین نمی‌روند .

۴. در صورت مشاهده خطای گرمای بیش از حد (OH)، اولین اقدام چیست؟ پاسخ: ابتدا فن اینورتر را بررسی کنید که آیا کار می‌کند و تمیز است. همچنین، اطمینان حاصل کنید که روزنه‌های تهویه مسدود نشده‌اند و فضای کافی برای گردش هوا وجود دارد . دمای محیط را نیز کنترل کنید .

۵. چه زمانی باید با یک متخصص برای تعمیر اینورتر دلتا تماس بگیرم؟

پاسخ: اگر پس از انجام راهکارهای اولیه و بررسی دفترچه راهنما، نتوانستید مشکل را برطرف کنید، یا خطاهای مربوط به سخت‌افزار (مانند خرابی IGBT، CPU یا EEPROM) را مشاهده کردید، باید با متخصصین تعمیرات اینورتر دلتا تماس بگیرید.

۶. آیا استفاده از مقاومت ترمز ضروری است؟

پاسخ: مقاومت ترمز برای کنترل خطای اضافه‌ولتاژ (OV) ناشی از انرژی برگشتی (Regenerative) موتور، به خصوص در بارهای با اینرسی بالا که نیاز به کاهش سرعت سریع دارند، ضروری است .

۷. چگونه می‌توانم از خطای اضافه‌جریان (OC) اینورتر جلوگیری کنم؟

پاسخ: با تنظیم صحیح زمان شتاب (ACC)، انتخاب مد کنترلی مناسب، اطمینان از عدم اضافه‌بار موتور و بررسی سیم‌کشی‌ها می‌توانید از بروز خطای OC جلوگیری کنید.

۸. نصب نادرست اینورتر چه مشکلاتی ایجاد می‌کند؟

پاسالام: نصب نادرست می‌تواند منجر به مشکلاتی مانند گرمای بیش از حد، خطاهای ارتباطی، آسیب به قطعات داخلی، خاموشی اینورتر و حتی خطرات ایمنی مانند آتش‌سوزی شود .

خطاهای اینورتر دلتا جزئی اجتناب‌ناپذیر از کار با این تجهیزات صنعتی هستند. با این حال، با داشتن دانش کافی درباره کد خطای اینورتر دلتا، علت وقوع آن‌ها و راه‌حل‌های عملی، می‌توانید به سرعت این مشکلات را شناسایی و برطرف کنید. به یاد داشته باشید که پیشگیری، نگهداری صحیح، نصب استاندارد و بازبینی منظم، نقش کلیدی در افزایش طول عمر و عملکرد بی‌نقص اینورتر دلتا ایفا می‌کند. در نهایت، در صورت بروز مشکلات پیچیده یا ابهام، همواره به راهنمای فنی مراجعه کرده و از کمک متخصصان و خدمات پس از فروش معتبر بهره‌مند شوید تا صنعت شما همواره پویا و کارآمد باقی بماند.
