رله حالت جامد SSR

رله را ژوزف هانری در سال ۱۸۳۵ میلادی اختراع کرد. رله حالت جامد SSR یک المان سوئیچینگ الکترونیکی است که در آن با یک سیگنال کوچک، جریان بار و یا ولتاژ بزرگتر کنترل می گردد. از آنجا که رله می‌تواند جریانی قوی تر از جریان ورودی را هدایت کند، به معنی وسیع تر می‌توان آن را نوعی تقویت کننده نیز دانست.

SSR دارای یک سنسور با پاسخ مناسب به سیگنال کنترل (سیگنال شاهد) می باشد. رله حالت جامد SSR عملکردی شبیه رله های الکترومکانیکی دارد با این تفاوت که  در این المان  هیچ قسمت متحرکی وجود نداشته و در نتیجه موجب افزایش عمر قطعه شده و در مداراتی که تعداد دفعات کلید زدن زیاد می‌باشد کاربرد دارد. از ویژگی های دیگر آن می‌توان به ابعاد کوچکتر این قطعه نسبت به رله های مکانیکی اشاره کرد.

SSR ممکن است برای سوئیچ کردن بارهای AC یا DC طراحی شده باشد. چنانچه بخواهیم در بارهای DC از SSR استفاده کنیم، در ساختمان داخلی از ماسفت هایی به صورت موازی با یکدیگر استفاده می شود تا میزان جریان قابل تحمل SSR نیز افزایش یابد.

پارامتر های اساسی رله حالت جامد SSR:

هنگام خرید رله حالت جامد یا SSR باید به 3 پارامتر اساسی توجه داشت که در ذیل به آن اشاره می شود

  • محدوده و نوع ولتاژ فرمان قطع و وصل SSR که دو حالت DC Control Input و AC Control Input می باشد.
  • ولتاژی که به دو سر خروجی وصل می گردد (به دو سر سوئیچ) که این ولتاژ نیز دو حالت DC یا AC می باشد.
  • جریان حداکثر قابل عبور از سوئیچ الکترونیکی در خروجی

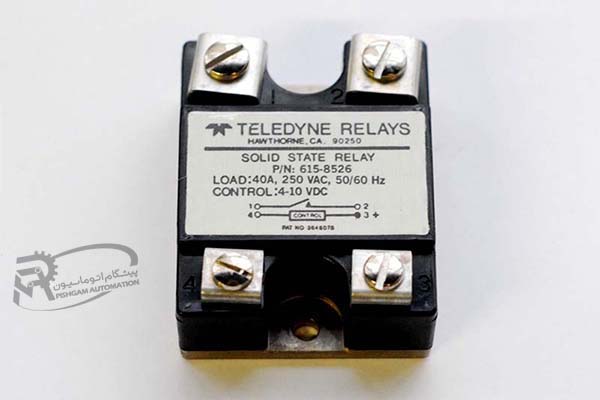

رله حالت جامد SSR

انواع رله حالت جامد یا SSR از نظر نوع کلید زنی:

  • کلید زنی در صفر Zero Crossing Switching: قابل استفاده برای بارهای مقاومتی، خازنی و سلفی.
  • لحظه ای روشن یا Instant-On: قابل استفاده برای بارهای سلفی. (از این رله می توان برای کنترل فاز استفاده نمود.)
  • کلید زنی در پیک: قابل استفاده برای بارهای سلفی با هسته آهنی.
  • کلید زنی آنالوگ: قابل استفاده برای بارهای مقاومتی، خازنی و سلفی. (از این رله می توان برای کنترل فاز استفاده نمود.)

انواع دیگر رله حالت جامد SSR :

  • کلید زنی جربان مستقیم یا DC Switching SSR
  • SSR با نویز کم یا Low Noise SSR
  • سیستم مانیتورینگ یا System Monitoring SSR
  • چرخه کامل یا Full Cycle SSR

رله حالت جامد SSR از نظر تحریک

  • تحریک نوری یا Photo Coupled SSR
  • تحریک ترانسفورمری یا Transformer-Coupled SSR
  • تحریک ترکیبی یا Hybrid SSR

کاربرد های رله حالت جامد SSR

تقریباً در هر مداری که نیاز به سرعت کلید زنی بالا و جریان هدایت زیادی دارد می توان از SSR استفاده نمود. برای مثال می توان جهت تغییر دور موتور، سافت استارتر، هیتر و مواردی از این قبیل را نام برد.
