اینورتر 22 کیلو وات دلتا مدل VFD220C43A

توضیحات

اگر به‌دنبال یک اینورتر صنعتی با کنترل دقیق، سرعت پاسخ بالا و دوام طولانی برای موتورهای سه‌فاز هستید، مدل VFD220C43A از سری VFD-C2000 شرکت دلتا یکی از گزینه‌های ایده‌آل در میان درایوهای صنعتی پیشرفته است. این درایو با توان ۲۲ کیلو وات (معادل ۳۰ اسب بخار) و ولتاژ کاری ۳۸۰ تا ۴۸۰ ولت سه‌فاز، عملکردی پایدار و نرم را برای کاربردهای سنگین و فرآیندهای صنعتی دقیق فراهم می‌کند.

اینورتر سری C2000 دلتا با بهره‌گیری از فناوری کنترل برداری میدان (FOC)، دقت بالایی در تنظیم سرعت و گشتاور موتور ارائه می‌دهد و از هر دو نوع موتور القایی (IM) و سنکرون مغناطیس دائم (PM) پشتیبانی می‌کند. طراحی ماژولار، سیستم حفاظتی چند‌سطحی و پشتیبانی از پروتکل‌های صنعتی مانند Modbus، CANopen و EtherCAT، این مدل را به انتخابی حرفه‌ای برای خطوط تولید پیوسته، ماشین‌آلات CNC، نوار نقاله‌ها و سیستم‌های پمپاژ صنعتی تبدیل کرده است.

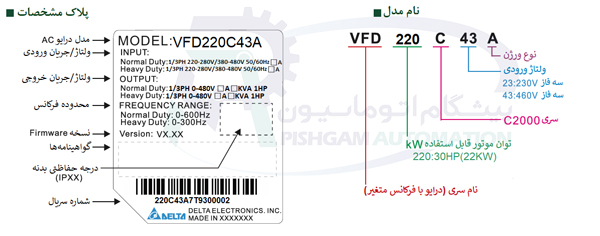

مشخصات پلاک اینورتر 22 کیلو وات سه فاز دلتا مدل VFD220C43A سری VFD-C2000

مشخصات فنی اینورتر 22 کیلو وات سه فاز دلتا مدل VFD220C43A  سری VFD-C2000

ویژگی‌های کلیدی اینورتر 22 کیلو وات سه فاز دلتا مدل VFD220C43A  سری C2000

🔹 کنترل برداری میدان (FOC):
قابلیت کنترل دقیق گشتاور و سرعت در موتورهای القایی (IM) و سنکرون مغناطیس دائم (PM) برای کاربردهای نیازمند دقت بالا.

🔹 پشتیبانی از چندین نوع کنترل:
حالت‌های کنترل سرعت، گشتاور و موقعیت با قابلیت سوئیچ نرم بین مدها برای افزایش انعطاف در کاربردهای مختلف.

🔹 طراحی صنعتی مقاوم و ماژولار:
قابلیت نصب در محیط‌های صنعتی با گردوغبار و لرزش، با درجه حفاظت IP20 و امکان ارتقاء در تابلوهای حفاظتی.

🔹 پروتکل‌های ارتباطی متنوع:
دارای پورت RS-485 با پروتکل Modbus داخلی و امکان افزودن کارت‌های ارتباطی مانند CANopen، EtherCAT، Profibus، DeviceNet، Ethernet/IP برای یکپارچه‌سازی در سیستم‌های اتوماسیون.

🔹 دو حالت بار (Dual Rating):
قابلیت تحمل جریان تا 150٪ برای 60 ثانیه و 180٪ برای 3 ثانیه — ایده‌آل برای کاربردهای سنگین لحظه‌ای.

🔹 سیستم حفاظتی پیشرفته:
حفاظت در برابر اضافه‌بار، اتصال کوتاه، افزایش حرارت، خطای زمین، کاهش ولتاژ و قطع فاز.

🔹 عملکرد نرم و بی‌صدا:
راه‌اندازی و توقف نرم موتور برای جلوگیری از شوک مکانیکی و کاهش استهلاک تجهیزات.

🔹 قابلیت تنظیم PID داخلی:
برای کنترل حلقه بسته فرآیندها مانند سیستم‌های پمپاژ، تهویه (HVAC) و کنترل فشار یا دما.

🔹 کی‌پد جداشونده با قابلیت کپی پارامتر:
تنظیم، مانیتورینگ و انتقال سریع تنظیمات بین درایوها به‌صورت ساده و دقیق.

🔹 فرکانس خروجی تا 600 هرتز:
مناسب برای کنترل اسپیندل‌ها و موتورهای سرعت بالا در ماشین‌آلات CNC و تجهیزات دقیق.

کاربردهای صنعتی اینورتر 22 کیلو وات سه فاز دلتا مدل VFD220C43A

اینورتر VFD220C43A از سری C2000 دلتا با توان 22 کیلو وات و کنترل برداری دقیق (FOC)، گزینه‌ای ایده‌آل برای کاربردهای سنگین و فرآیندهای صنعتی پیشرفته است. این مدل با قابلیت کارکرد پایدار، کنترل هوشمند و سازگاری با انواع موتورهای سه‌فاز، در صنایع مختلف به کار گرفته می‌شود از جمله:

🔹 ماشین‌سازی و خطوط تولید اتوماتیک:
کنترل دقیق حرکت در نوار نقاله‌ها، ماشین‌های بسته‌بندی، دستگاه‌های برش و پرس‌های صنعتی.

🔹 سیستم‌های جابجایی و حمل مواد:
مناسب برای جرثقیل‌ها، بالابرها و نوار نقاله‌های سنگین با کنترل نرم شتاب و ترمز برای جلوگیری از شوک مکانیکی.

🔹 صنایع فولاد، ریخته‌گری و متالورژی:
تحمل بارهای متناوب و سنگین، با کارکرد پایدار در دمای بالا و شرایط محیطی خشن.

🔹 صنایع چاپ، نساجی و بسته‌بندی دقیق:
تضمین یکنواختی سرعت و گشتاور برای فرآیندهای حساس به تغییرات دور موتور.

🔹 پمپ‌ها و فن‌های صنعتی بزرگ:
مجهز به کنترل PID داخلی برای تنظیم فشار و جریان، با هدف کاهش مصرف انرژی و استهلاک تجهیزات.

🔹 کمپرسورها و سیستم‌های هوای فشرده:
عملکرد پایدار در بارهای متغیر، با پاسخ دینامیکی سریع و کنترل دقیق جریان موتور.

مزایای کاربردی اینورتر دلتا سری C2000

• عملکرد پایدار در شرایط سخت صنعتی

طراحی مقاوم و استفاده از سیستم‌های حفاظتی چندلایه (در برابر دما، ولتاژ، جریان و ارت‌فاز) باعث شده سری C2000 در محیط‌های صنعتی سنگین و با گردوغبار، عملکردی کاملاً پایدار و ایمن داشته باشد.

• کنترل فوق‌العاده دقیق سرعت و گشتاور

به کمک فناوری کنترل برداری میدان (FOC)، اینورتر قادر است گشتاور و سرعت موتور را حتی در سرعت‌های پایین با دقت بالا کنترل کند؛ مناسب برای فرآیندهای حساس مانند ماشین‌های CNC، نوار نقاله‌های دقیق و پرس‌های اتوماتیک.

• بهینه‌سازی مصرف انرژی

اینورتر با کنترل هوشمند موتور، مصرف انرژی را تا حد قابل توجهی کاهش داده و موجب صرفه‌جویی در هزینه‌های بهره‌برداری سیستم می‌شود.

• افزایش عمر مفید موتور و تجهیزات

به‌دلیل شروع نرم (Soft Start) و کنترل گشتاور لحظه‌ای، فشار مکانیکی بر شفت و یاتاقان‌ها کاهش یافته و عمر موتور و تجهیزات متصل به آن افزایش می‌یابد.

• پشتیبانی از پروتکل‌های ارتباطی متنوع

سری C2000 از ارتباطات صنعتی شامل Modbus، CANopen، EtherCAT، Profibus و Ethernet/IP پشتیبانی می‌کند و به‌راحتی با PLC و HMI دلتا و سایر برندها قابل یکپارچه‌سازی است.

کنترل PID داخلی برای فرآیندهای حلقه بسته

این قابلیت برای کنترل دقیق فشار، دبی یا دما در پمپ‌ها، فن‌ها و سیستم‌های HVAC طراحی شده و موجب عملکرد بهینه و خودکار سیستم می‌گردد.

سروو موتور 1 کیلو وات سری B3 دلتا بدون ترمز ECM-B3M-E21310RS1

نرم‌افزار و مستندات جهت راه اندازی اینوتر C2000

• نرم‌افزار Delta VFDSoft

نرم‌افزار تخصصی دلتا برای تنظیم، مانیتورینگ و برنامه‌ریزی پارامترهای اینورتر است که از طریق پورت RS-485 یا کارت‌های ارتباطی پیشرفته مانند Modbus، CANopen، EtherCAT، Profibus و Ethernet/IP به راحتی متصل می‌شود.

• امکان مشاهده آنلاین جریان، ولتاژ، دما و خطاها

• پیکربندی شبکه و ذخیره تنظیمات

• تست عملکرد و کنترل از راه دور

• مستندات فنی (Datasheet & Manual)

در فایل‌های رسمی دلتا، تمامی جزئیات فنی از جمله دیاگرام سیم‌کشی، مشخصات کنترلی، جداول پارامترها و مراحل نصب گام‌به‌گام در دسترس است.
این مستندات شامل آموزش کامل تنظیمات PID، کنترل حلقه بسته و نکات ایمنی راه‌اندازی می‌باشند.

• راهنمای کاربری کی‌پد و HMI

کی‌پد اینورتر C2000 با منوی ساده و نمایشگر دیجیتال، امکان تنظیم پارامترها و کنترل دستی یا از راه دور را فراهم می‌کند.
در راهنمای کاربری، نحوه استفاده از کلیدها، منوهای برنامه‌ریزی و تنظیم حالت‌های عملکرد توضیح داده شده است.

• نمونه پروژه‌ها و کاربردها

دلتا در مستندات خود چندین پروژه نمونه برای کنترل موتورهای القایی و سنکرون ارائه کرده است. این پروژه‌ها برای کاربردهای مختلف مانند پمپ‌ها، فن‌ها و نوار نقاله‌ها قابل استفاده هستند.
همچنین توصیه‌هایی جهت کاهش استهلاک، صرفه‌جویی انرژی و افزایش طول عمر موتور ارائه شده است.

💡 نکته حرفه‌ای: ترکیب نرم‌افزار VFDSoft با مستندات رسمی دلتا، بهترین روش برای راه‌اندازی دقیق و پایدار اینورتر در محیط‌های صنعتی است.

دانلود نرم افزار اینورتر دلتا vfdsoft

جدول راهنمای گام به گام راه اندازی، نصب و نگهداری اینورتر 22 کیلو وات سه فاز دلتا مدل VFD220C43A

💡 نکته مهم:
رعایت فاصله‌های تهویه، انتخاب کابل و فیوز متناسب با جریان نامی، و انجام تنظیمات اولیه از طریق نرم‌افزار Delta VFDSoft یا پنل کنترلی روی دستگاه، برای عملکرد ایمن، جلوگیری از خطای اضافه‌بار و افزایش طول عمر سیستم ضروری است.

نمایندگی اینورتر دلتا

جدول مقایسه سری C2000 با سایر مدل‌های اینورتر دلتا

مشخصات کلی اینورتر 22 کیلو وات سه فاز دلتا مدل VFD220C43A بصورت اختصار

• رنج توان با ورودی تکفاز 220VAC :          ندارد
• رنج توان با ورودی سه فاز 380VAC :       توان 22 کیلو وات
• حداکثر تغییرات بار :                               تا 50 % توان نامی
• مناسب برای حرکت (واکنش) سریع :        بله
• مناسب برای محیطهای دارای گرد وخاک : بله
• مناسب برای بارهای دارای اینرسی:           بله
• مقاومت ترمز داخلی :                          تا 30 کیلو وات
• کی پد جداشونده :                                دارد
• PLC داخلی :                                      PLC : 4*DI+2*DO+1*AI+1*AO
• مناسب برای اسپیندل :                          تا 600Hz
• پورتهای ارتباطی درایو :                         RS485
• پورتهای ارتباطی قابل افزایش در درایو :    DeviceNet- MODBUS TCP/IP- Ethernet/IP – CANopen – PROFIBUS DP
• ماکزیمم فرکانس خروجی (هرتز) :           600Hz
• دقت تنظیم فرکانس :                           0.01
• ماکزیمم حد گشتاور :                           Max 160%
• گشتاور راه اندازی :                              تا 150% یا در فرکانس 0.05Hz
• منحنی V/F :                                     تا 4 نقطه نمودار قابل تنظیم
• دما و رطوبت مجاز :                            5~90% -10تا 40 درجه سانتی گراد
• تغذیه ورودی :                                   سه فاز 380-480V AC -15/+10%
• فرکانس کاری :                                   47-63Hz

جمع بندی، پیشنهاد فنی و سوالات متداول

اینورتر 22 کیلو وات سه‌فاز دلتا مدل VFD220C43A از سری VFD-C2000 یکی از محصولات قدرتمند و قابل اعتماد شرکت دلتا است که با ترکیب فناوری کنترل برداری (FOC)، طراحی صنعتی ماژولار و سیستم حفاظتی پیشرفته، عملکردی پایدار و دقیق را در کاربردهای سنگین صنعتی ارائه می‌دهد.

این مدل با توان 22 کیلو وات (معادل 30 اسب بخار) و ولتاژ ورودی سه‌فاز 380 تا 480 ولت، برای کنترل انواع موتورهای القایی و سنکرون در تجهیزات نظیر پمپ‌ها، فن‌ها، نوار نقاله‌ها و ماشین‌آلات تولیدی سنگین ایده‌آل است.
وجود ویژگی‌هایی مانند ترمز دینامیکی داخلی، طراحی Dual Rating، کنترل PID و پشتیبانی از پروتکل‌های صنعتی (Modbus، CANopen، EtherCAT، Profibus، Ethernet/IP) باعث شده این مدل در پروژه‌های اتوماسیون صنعتی حرفه‌ای بسیار محبوب باشد.

پیشنهاد فنی

برای دستیابی به عملکرد مطمئن و طول عمر بالا:

• از کابل، فیوز و سیستم تهویه مناسب بر اساس دستورالعمل دلتا استفاده کنید.

• پیکربندی اولیه را از طریق کی‌پد یا نرم‌افزار Delta VFDSoft انجام دهید.

• در زمان راه‌اندازی، پارامترهای موتور و شبکه‌های ارتباطی را با دقت تنظیم کنید.

• بهره‌گیری از مشاوره فنی متخصصان دلتا یا نمایندگی‌های معتبر می‌تواند کارایی و ایمنی سیستم را به‌طور چشمگیری افزایش دهد.

سوالات متداول

1. اینورتر VFD220C43A برای چه نوع موتورهایی مناسب است؟

این مدل از هر دو نوع موتور القایی (IM) و موتور سنکرون مغناطیس دائم (PM) پشتیبانی می‌کند و برای کاربردهایی با گشتاور ثابت یا متغیر مانند پمپ‌ها، فن‌ها، نوار نقاله‌ها، بالابرها و ماشین‌آلات سنگین مناسب است.

2. آیا این اینورتر قابلیت کنترل حلقه بسته دارد؟

بله ✅
سری C2000 از کنترل برداری FOC با فیدبک انکدر پشتیبانی می‌کند و دارای کنترل PID داخلی برای کاربردهایی نظیر پمپ و تهویه صنعتی است.

3. نرم‌افزار مناسب برای تنظیم و مانیتورینگ اینورتر چیست؟

نرم‌افزار رسمی Delta VFDSoft برای برنامه‌ریزی پارامترها، مانیتورینگ عملکرد، و تنظیم شبکه‌های ارتباطی مانند Modbus، CANopen و EtherCAT استفاده می‌شود.

4. آیا اینورتر VFD220C43A دارای ترمز داخلی است؟

بله، این مدل دارای ترمز دینامیکی داخلی (Built-in Braking Unit) است و در صورت نیاز به توقف سریع یا کنترل بارهای دینامیکی سنگین می‌توان از مقاومت ترمز خارجی نیز استفاده کرد.

5. برای نصب ایمن و طول عمر بیشتر دستگاه چه نکاتی باید رعایت شود؟

• انتخاب کابل و فیوز متناسب با توان و جریان نامی

• حفظ فاصله تهویه مناسب در تابلو برق

• انجام پیکربندی اولیه از طریق کی‌پد یا VFDSoft

• بررسی ارت مناسب و تهویه مطلوب محیط نصب

• استفاده از فیلتر EMC در صورت نیاز به کاهش نویز در شبکه

خرید اینورتر 22 کیلو وات سه فاز دلتا مدل VFD220C43A

برای خرید اینورتر دلتا مدل VFD220C43A و سایر محصولات اتوماسیون صنعتی برند Delta، می‌توانید با کارشناسان مجموعه پیشگام اتوماسیون تماس بگیرید.
تیم فنی ما آماده است تا با مشاوره تخصصی، بررسی نیاز دقیق پروژه، انتخاب مدل مناسب، و ارائه قیمت رقابتی شما را در انتخاب بهترین راهکار کنترلی همراهی کند.

💡 نکته فنی: مشاوره شامل بررسی توان و گشتاور موتور، ولتاژ ورودی، شرایط محیطی نصب، و راهنمایی جهت راه‌اندازی و تنظیم پارامترها با نرم‌افزار Delta VFDSoft می‌باشد.

برای مشاهده و خرید سایر مدل‌های اینورتر دلتا در توان‌ها و سری‌های مختلف، همین حالا از طریق نمایندگی رسمی دلتا، پیشگام اتوماسیون اقدام کنید.

➡️ مشاهده و خرید انواع اینورتر دلتا

برای پروژه‌های پیچیده یا خطوط تولید حساس، توصیه می‌شود راه‌اندازی اولیه تحت نظارت کارشناسان مجاز Delta یا نمایندگی‌ فنی معتبر انجام شود.

مشخصات اینورترهای سه فاز 400VAC سری C2000 دلتا

دانلود کاتالوگ اینورتر 22 کیلو وات سه فاز دلتا مدل VFD220C43A و نرم افزار ارتباطی VFDSOFT
