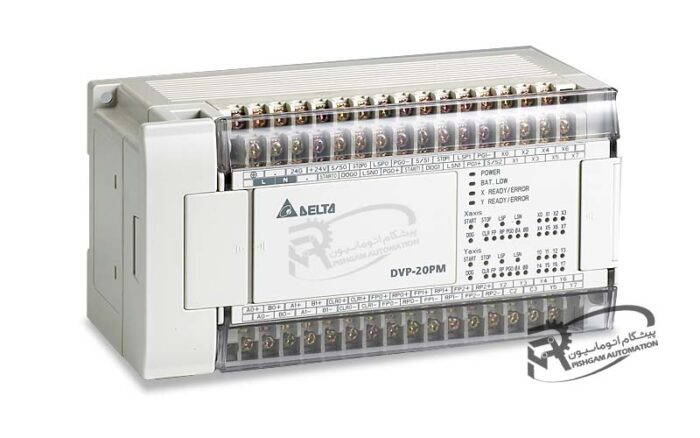

PLC سری PM

توضیحات

 مشخصات PLC سری DVPPM

PLC سری DVPPM دارای 8/12 ورودی و 8/12 خروجی دیجیتال است که قابل افزایش تا 512 ورودی و خروجی می باشد.
ظرفیت برنامه نویسی PLC سری DVPPM تولید دلتا 64K STEP است.
همچنین دارای پورتهای ارتباطی RS-232 و RS-485 با پروتکل MODBUS ASCII/RTU نیز می باشد.
PLC سری DVPPM قابلیت پشتیبانی از 2 گروه خروجی سرعت بالا 500KH بصورت A/B فاز را نیز دارد.
پشتیبانی از دستورات G کد G00 / G01 / G02 / G03 / G04 / G90 / G91 / G17 / G18 / G19.
همچنین پشتیبانی PLC سری DVPPM از پالس جنراتور دستی (MPG).
لازم به ذکر است که این سری از محصول دلتا دارای نرم افزار برنامه نویسی کاربرپسند PMSoft نیز می باشد.

قابلیت های پی ال سی DVP-PM بصورت اختصار

ورودی و خروجی های این دسته از PLCهای دلتا می توانند در دو حالت PNP و NPN استفاده شوند.
تغذیه ورودی :                                    100 ~ 240VAC
تعداد ورودی های دیجیتال :                  8، 12
تعداد خروجی های دیجیتال :                 8، 12
تعداد ورودی های آنالوگ :                     ندارد
تعداد خروجی های آنالوگ :                    ندارد
حداکثر ورودی + خروجی:                      512، 256
تعداد ورودی های سرعت بالا :                6ورودی 200KHz
تعداد خروجی های ترانزیستوری :            سه محور Interpolation در مدل 20PM
RTC  :                                                دارد
باتری داخلی :                                      دارد
ظرفیت برنامه نویسی :                           64K STEP

تعداد ریجستر 16 بیتی عمومی :              (D0~D407, (408) D600~D999, (400) D3920~D9999, (6080
تعداد ریجستر 16 بیتی (Latch) ماندگار:  (D200 ~ D999, (800) D2000 ~ D9999, (8000
تعداد ریجستر 16 بیتی خاص :                (D1000~D1999, (1000
تعداد Flag (حافظه بیتی) عمومی :         M0~M511, (512) M768~M999, (232) M2000~M2047, (48)
تعداد Flag (حافظه بیتی) ماندگار :         (M500 ~ M999, (500) M2000 ~ M4095, (2096
تعداد (Flag)حافظه بیتی خاص :
پورت راست برای اتصال به ماژولها :         دارد
پورت چپ برای اتصال به ماژولها :           ندارد
پورتهای ارتباطی :                                 RS485 -1   RS232 -1
سرعت اسکن برنامه :                            LD: 0.35μs    MOV: 3.4μs
دمای کاری و رطوبت مجاز :                   5~95%  –  0~°C 55

موارد استفاده PLC سری DVPPM

مورد استفاده برای کنترل موقعیت سروو با 2 محور، دستگاه برش مواد (کنترل سروو با سرعت بالا)، عملکردهای جرثقیل، گیرنده مواد تحت کنترل سروو، همچنین مناسب جهت کاربرهای کنترل موقعیت دارای اینترپولیشن داخلی، از جمله کاربرد های استفاده از DVPPM می باشد.



مشخصات CPU پی ال سی  سری PM

کد فنی محصول	ولتاژ تغذیه ورودی	تعداد ورودی	تعداد خروجی	نوع خروجی
DVP10PM00M	100-240VAC	12	12	ترانزیستوری
DVP20PM00M	100-240VAC	8	8	ترانزیستوری
DVP20PM00D	100-240VAC	8	8	ترانزیستوری
