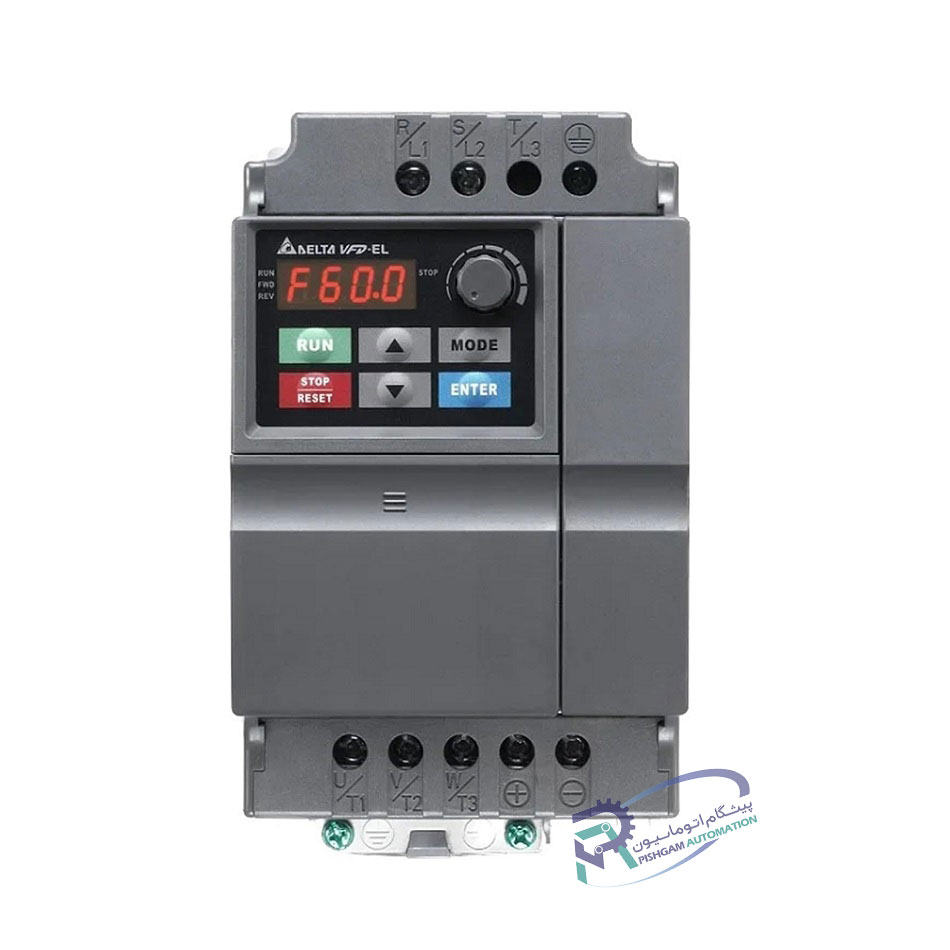

اینورتر 5.5 کیلو وات سه‌فاز دلتا مدل VFD055EL43W-1

توضیحات

اینورتر VFD055EL43W-1 از سری VFD-EL-W دلتا، نسل جدیدی از درایوهای صنعتی جمع‌وجور و پرقدرت است که کنترل دقیق V/F و کنترل برداری بدون سنسور (Sensorless Vector) را ارائه می‌دهد. این مدل با توان 5.5 کیلو وات (≈7.5 اسب بخار) مناسب برای موتورهای کوچک و متوسط صنعتی است و فریم B امکان نصب آسان در تابلوهای متوسط و محیط‌های صنعتی با نیاز به فضای بیشتر کابل‌کشی و تجهیزات جانبی را فراهم می‌کند. فیلتر EMC داخلی نویز را کاهش می‌دهد و محافظت‌های هوشمند، شامل اضافه‌جریان، اضافه‌ولتاژ و حرارت بیش‌ازحد، عملکرد پایدار و طول عمر طولانی موتور و اینورتر را تضمین می‌کند. رابط کاربری ساده با کی‌پد جداشونده راه‌اندازی و تنظیمات دستگاه را آسان کرده و اینورتر VFD055EL43W-1 گزینه‌ای ایده‌آل برای نوار نقاله، پمپ‌ها، فن‌ها و تجهیزات اتوماسیون صنعتی سبک و متوسط محسوب می‌شود.

تفاوت‌ها و برتری‌ها نسبت به سری EL

مشخصات فنی کامل اینورتر 5.5 کیلو وات سه‌فاز دلتا مدل VFD055EL43W-1

اینورتر VFD055EL43W-1 از سری اقتصادی و کم‌حجم VFD-EL-W دلتا است که برای کاربردهای سبک تا متوسط طراحی شده و کنترل سرعت و گشتاور موتور را با دقت بالا و مصرف انرژی بهینه فراهم می‌کند. طراحی فشرده، راندمان مناسب و عملکرد پایدار، این مدل را به یکی از گزینه‌های محبوب در سیستم‌های اتوماسیون صنعتی کوچک تبدیل کرده است.

توان خروجی

اینورتر VFD055EL43W-1 دارای توان خروجی حدود 5.5 کیلو وات (7.5 اسب بخار) است و قادر به کنترل پایدار موتورهای صنعتی کوچک و متوسط می‌باشد.

ولتاژ ورودی و خروجی

ورودی اینورتر سه‌فاز 380–480 ولت AC است و خروجی آن سه‌فاز 0–480 ولت AC می‌باشد، که کنترل دقیق موتورهای القایی و سنکرون را ممکن می‌سازد.

جریان نامی و فرکانس خروجی

جریان نامی این مدل حدود 13 آمپر است و فرکانس خروجی از 0.1 تا 400 هرتز قابل تنظیم است. این محدوده فرکانسی، انعطاف‌پذیری بالایی در کنترل سرعت و گشتاور برای کاربردهای صنعتی مختلف فراهم می‌کند.

ابعاد، وزن و فریم

ابعاد حدودی اینورتر 170 × 130 × 165 میلی‌متر و وزن آن نزدیک 2 کیلوگرم است. این مدل در فریم B عرضه می‌شود که فضای کافی برای نصب در تابلوهای متوسط و کابل‌کشی راحت را فراهم می‌کند.

خنک‌کاری

خنک‌کاری این اینورتر توسط فن داخلی انجام می‌شود تا عملکرد پایدار و طول عمر بالا تضمین شود و صدای عملیاتی به حداقل برسد.

حفاظت‌ها و فیلتر EMC

اینورتر دارای حفاظت‌های کامل شامل اضافه‌جریان، اضافه‌ولتاژ، اضافه‌بار و دمای بیش‌ازحد است. فیلتر EMC داخلی نیز نویز الکترومغناطیسی را کاهش می‌دهد و سازگاری با تجهیزات حساس را بهبود می‌بخشد.

قابلیت‌ها و ارتباطات

این مدل از کنترل V/F و کنترل Sensorless Vector پشتیبانی می‌کند. پورت ارتباطی RS485 با امکان توسعه Modbus/PROFIBUS و کی‌پد جداشونده برای تنظیم راحت پارامترها در تابلوهای کوچک در دسترس است.

کاربردهای صنعتی

اینورتر VFD055EL43W-1 مناسب نوار نقاله‌ها، پمپ‌ها، فن‌ها، درب‌های اتوماتیک و ماشین‌آلات سبک صنعتی است و کنترل دقیق سرعت و گشتاور را در پروژه‌های سبک و نیمه‌سنگین فراهم می‌کند.

خصوصیات اینورتر 5.5 کیلو وات سه‌فاز دلتا مدلVFD-055EL43W-1 بصورت اختصار

• توان خروجی: 5.5kw

• ورودی: سه فاز 380–480 V AC

• خروجی: سه فاز 0-480 V AC

• جریان نامی: 13A

• فرکانس خروجی: 0.1‑400 Hz

• حداکثر تغییرات بار: مناسب بارهای سبک تا متوسط

• کنترل: کنترل V/F با گشتاور ثابت

• فریم و ابعاد: B – 170×130×165 mm (جمع‌وجور، خنک‌کاری با فن داخلی)

• وزن: 2kg

• محافظت‌ها: اضافه جریان، اضافه ولتاژ، حرارت بیش‌ازحد

• فیلتر EMC: داخلی (Built-in)

• کی‌پد جداشونده: بله

• PLC داخلی: ندارد

• پورت ارتباطی: RS485 (قابل افزایش با Modbus/PROFIBUS)

• گشتاور راه‌اندازی: 0.5–150% قابل تنظیم

• منحنی V/F: ثابت یا با کنترل گشتاور

• دمای محیط کاری: -10 تا 50°C

• رطوبت نسبی: 5–95% بدون تراکم

• کاربرد: نوار نقاله سبک، پمپ‌ها، فن‌ها، درب‌های اتوماتیک، ماشین‌آلات بسته‌بندی

قابلیت‌ها و مزایای اینورتر دلتا سری EL-W

1. کنترل V/F و گشتاور دقیق

اینورترهای سری EL-W از کنترل V/F با گشتاور ثابت بهره می‌برند تا حتی در شرایط بار متغیر، پایداری موتور حفظ شود. امکان تنظیم دقیق سرعت و واکنش سریع به تغییرات لحظه‌ای بار، نوسانات هنگام راه‌اندازی و توقف را کاهش داده و حرکت نرم‌تر موتور را تضمین می‌کند.

2. راه‌اندازی آسان و منوی کاربرپسند

نمایشگر LED و منوی ساده و قابل فهم، انجام تنظیمات را بدون پیچیدگی ممکن می‌سازد. کلیدهای تنظیم پارامتر با دسترسی آسان و کی‌پد جداشونده، نصب و سرویس اینورتر را در تابلوهای کوچک ساده‌تر می‌کند. همچنین قابلیت ذخیره و فراخوانی تنظیمات، مناسب پروژه‌های تکرارشونده یا چندین دستگاه است.

3. فیلتر EMC داخلی و کاهش نویز

فیلتر داخلی EMC از تداخل الکترومغناطیسی جلوگیری کرده و سازگاری بالا با سیستم‌های حساس، PLC، سنسورها و تابلوهای فشرده را فراهم می‌کند. این ویژگی عملکرد پایدار دستگاه در محیط‌های صنعتی پرتجهیزات را تضمین می‌کند.

4. محافظت‌های هوشمند (اضافه جریان، اضافه ولتاژ، حرارت)

اینورتر سری EL-W دارای محافظت‌های استاندارد شامل اضافه‌جریان (OC)، اضافه‌ولتاژ (OV) و حرارت بیش‌ازحد (OH) است. این سیستم‌های حفاظتی از آسیب به موتور و اینورتر جلوگیری کرده و طول عمر تجهیزات را به‌طور قابل‌توجهی افزایش می‌دهند.

5. سایر قابلیت‌ها و مزایای کاربردی

• راه‌اندازی و توقف نرم (Ramp Up/Down): امکان کنترل شتاب و توقف موتور به‌صورت نرم، برای محافظت از تجهیزات و افزایش طول عمر موتور و بار.

• ورودی‌های دیجیتال و آنالوگ: پشتیبانی از ورودی‌های متنوع برای کنترل انعطاف‌پذیر فرآیند و سازگاری با سیستم‌های اتوماسیون مختلف.

• ارتباط استاندارد و توسعه‌پذیر: اتصال RS-485 با قابلیت ارتقا به پروتکل‌های Modbus یا PROFIBUS، مناسب برای شبکه‌های صنعتی.

• کاربری آسان در تابلوهای کوچک: طراحی جمع‌وجور و سبک، مناسب برای موتورهای سبک و تجهیزات عمومی صنعتی.

• صرفه‌جویی در انرژی و کاهش حرارت: عملکرد بهینه با مصرف انرژی کمتر و کاهش تولید حرارت در کاربردهای پیوسته.

• انتخاب فریم مناسب: فریم‌های A1، A2 و B برای تطبیق با توان موتور و محدودیت‌های فضایی نصب.

فریم‌ها و ساختار بدنه

درایوهای سری VFD-EL-W دلتا در سه فریم A1، A2 و B عرضه می‌شوند که هر کدام متناسب با توان موتور و نیازهای نصب طراحی شده‌اند:

• فریم A1:
  کوچک‌ترین فریم این سری است و برای تابلوهایی با فضای محدود ایده‌آل می‌باشد. طراحی فشرده همراه با خنک‌کاری طبیعی یا فن داخلی، عملکرد پایدار دستگاه را حتی در کارکرد مداوم تضمین می‌کند.

• فریم A2:
  ابعاد آن کمی بزرگ‌تر از A1 است و برای مدل‌هایی با توان و جریان متوسط مناسب است. فضای بیشتر این فریم، امکان کابل‌کشی راحت‌تر و تهویه بهتر را فراهم می‌کند و آن را برای کاربردهای نیمه‌صنعتی ایده‌آل می‌سازد.

• فریم B:
  بزرگ‌ترین فریم سری EL-W است و برای موتورهای با توان بالاتر یا محیط‌هایی با نیاز نصب پیچیده طراحی شده است. فضای داخلی وسیع این فریم، مدیریت آسان کابل‌ها، نصب تجهیزات جانبی و تهویه مؤثرتر را ممکن می‌سازد.

مزایای فریم‌های سری EL-W

• سهولت نصب در شرایط مختلف
  فریم‌های مهندسی‌شده سری EL-W امکان نصب سریع و بدون دردسر را در انواع تابلوهای کوچک تا متوسط فراهم می‌کنند، حتی در فضاهای محدود صنعتی.

• پایداری عملکرد در زمان کار طولانی
  سیستم خنک‌کاری بهینه (طبیعی یا فن داخلی بسته به مدل) تضمین می‌کند که اینورترها حتی در کارکردهای طولانی و بارهای پرفشار، با راندمان بالا و بدون کاهش عملکرد فعالیت کنند.

• طراحی فشرده و مقرون‌به‌صرفه
  بدنه کم‌حجم سری EL-W باعث کاهش اشغال فضای تابلو و صرفه‌جویی در هزینه‌های نصب و جانمایی تجهیزات می‌شود.

• تنوع فریم برای کاربردهای مختلف
  انتخاب بین فریم‌های A1، A2 و B به مهندسین امکان می‌دهد تا متناسب با توان موتور، جریان مورد نیاز و محدودیت‌های فیزیکی تابلو، مدل مناسب را انتخاب کنند.

• سازگاری بالا با تجهیزات صنعتی حساس
  فیلتر داخلی EMC و طراحی الکترونیکی بهینه، نویزهای الکترومغناطیسی را کاهش داده و اطمینان می‌دهد که سیستم‌های کنترلی و ابزار دقیق به‌طور پایدار و مطمئن کار کنند.

مقایسه فریم‌ها با سری EL قدیمی

راه‌اندازی، نصب و نکات نگهداری اینورتر 5.5 کیلو وات سه‌فاز دلتا مدل VFD055EL43W-1

۱. نصب صحیح و انتخاب فریم مناسب

اینورتر VFD055EL43W-1 در فریم B عرضه می‌شود و مناسب نصب در تابلوهای متوسط و نیمه‌صنعتی است. قبل از نصب، از فضای کافی برای تهویه و کابل‌کشی مطمئن شوید تا عملکرد پایدار و طول عمر دستگاه تضمین شود.

۲. اتصال و راه‌اندازی

• ولتاژ ورودی و خروجی را مطابق مشخصات فنی رعایت کنید.

• کابل‌های قدرت و کنترل را به‌درستی به ترمینال‌ها متصل کنید.

• کی‌پد جداشونده اینورتر را نصب کرده و پارامترهای پایه موتور را تنظیم کنید.

• قبل از راه‌اندازی کامل، از تنظیمات صحیح جریان، ولتاژ و فرکانس اطمینان حاصل کنید.

۳. نکات ایمنی

• هنگام نصب و راه‌اندازی از تجهیزات حفاظت شخصی (PPE) استفاده کنید.

• از نصب در محیط‌های مرطوب، گرد و غبار زیاد یا دمای خارج محدوده مجاز (-۱۰ تا ۵۰°C) خودداری کنید.

• تابلو باید به استانداردهای EMC و تهویه مناسب مجهز باشد.

۴. نگهداری دوره‌ای

• بررسی دوره‌ای اتصال کابل‌ها و ترمینال‌ها برای جلوگیری از شل شدن یا خوردگی.

• تمیز کردن منظم فیلتر هوا و بدنه اینورتر از گرد و غبار.

• کنترل عملکرد فن داخلی و اطمینان از تهویه مناسب.

• پایش دما و جریان کاری برای پیشگیری از اضافه‌بار یا داغ شدن بیش از حد.

۵. پشتیبانی و مشاوره تخصصی

تیم پیشگام اتوماسیون آماده ارائه مشاوره تخصصی در انتخاب مدل، نصب صحیح، تنظیم پارامترها و نگهداری پیشگیرانه برای عملکرد پایدار و طول عمر بالای اینورتر است.

6.نمایندگی تعمیر اینورتر 5.5 کیلو وات سه‌فاز دلتا VFD055EL43W-1

نمایندگی تخصصی تعمیرات اینورترهای دلتا، با تخصص کامل در سری EL-W، آماده ارائه خدمات حرفه‌ای برای اینورتر 5.5 کیلو وات سه‌فاز دلتا مدل VFD055EL43W-1 می‌باشد. این مدل به‌عنوان یکی از درایوهای پرمصرف صنعتی، نیازمند تعمیرات دقیق، تست استاندارد و استفاده از قطعات اصل برای حفظ راندمان و جلوگیری از توقف تجهیزات است.

در نمایندگی ما، تمامی مراحل عیب‌یابی، تعمیر و تست عملکرد توسط تکنسین‌های مجرب و با بهره‌گیری از ابزارهای تخصصی انجام می‌شود تا اینورتر شما با کیفیت اولیه و کارایی کامل بازگردانده شود.

خدمات نمایندگی تعمیر اینورتر دلتا VFD055EL43W-1

• عیب‌یابی تخصصی با تجهیزات پیشرفته

• تعمیر برد پاور، IGBT، درایور گیت و مدار کنترل

• رفع ارورهای رایج (OC، OV، UV، OTP، OL و …)

• تعمیر یا تعویض کی‌پد، فن خنک‌کننده و المان‌های حفاظتی

• استفاده از قطعات کاملاً اورجینال سری EL

• تست کامل خروجی و تضمین کیفیت عملکرد

• ارائه گارانتی معتبر تعمیرات

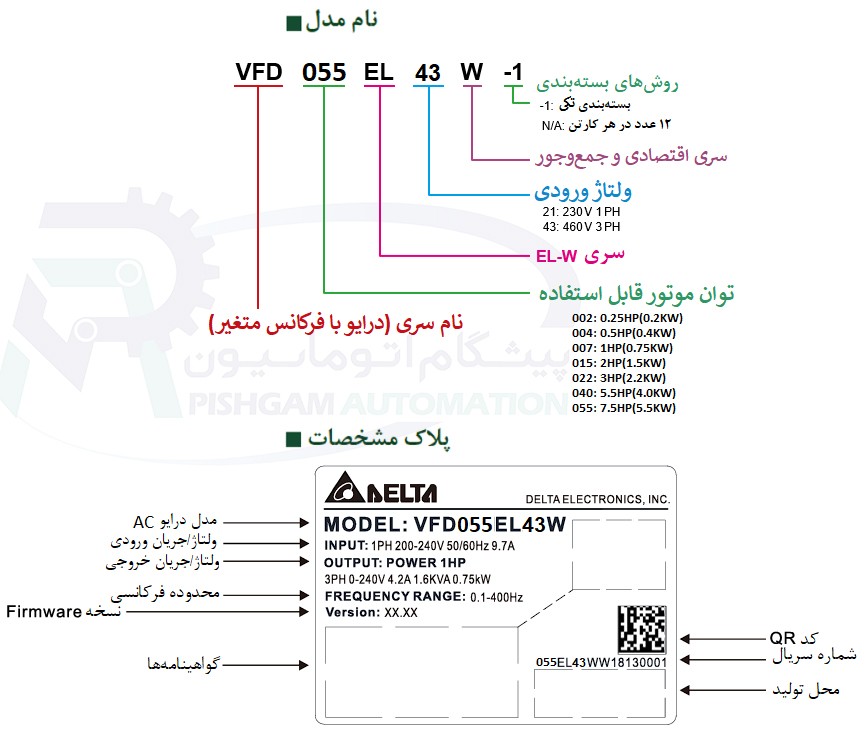

مشخصات پلاک اینورتر 5.5 کیلو وات سه‌فاز دلتا مدل VFD055EL43W-1

کاربردهای صنعتی اینورتر 5.5 کیلو وات سه‌فاز دلتا مدل VFD055EL43W-1

۱️⃣ نوار نقاله و خطوط انتقال مواد سبک تا متوسط

• کنترل دقیق سرعت و گشتاور برای جابجایی روان قطعات

• کاهش لرزش و ضربه هنگام حرکت و توقف

• افزایش ایمنی و بهره‌وری خطوط تولید

۲️⃣ پمپ‌ها و فن‌های صنعتی متوسط

• بهینه‌سازی مصرف انرژی با تنظیم دقیق سرعت

• کاهش نوسانات جریان و فشار در سیستم‌ها

• افزایش طول عمر تجهیزات و کاهش هزینه‌های نگهداری

۳️⃣ درب‌ها، کرکره‌ها و سیستم‌های اتوماتیک صنعتی سبک و متوسط

• حرکت روان و قابل تنظیم با امنیت و راحتی بالا

• واکنش سریع به تغییرات بار و کنترل نرم حرکت

• کاهش استهلاک مکانیکی و افزایش دوام سیستم

۴️⃣ ماشین‌آلات بسته‌بندی و تجهیزات صنعتی سبک و متوسط

• کنترل دقیق فرکانس و گشتاور برای کاهش خرابی مکانیکی

• راه‌اندازی نرم و توقف سریع با دقت بالا

• افزایش دقت در عملیات و کاهش توقف تولید

۵️⃣ سایر کاربردهای صنعتی سبک و متوسط

• سیستم‌های همزن، کمپرسورهای کوچک، نوارهای مونتاژ و تجهیزات نیمه‌صنعتی

• انعطاف‌پذیری بالا برای انواع پروژه‌های صنعتی با محدودیت فضا و توان متوسط

جدول مقایسه اینورتر 5.5 کیلو وات سه‌فاز دلتا مدل VFD055EL43W-1 با سایر مدل‌های سری EL

مشخصات فنی اینورتر 5.5 کیلو وات سه‌فاز دلتا مدل VFD055EL43W-1  سری VFD-EL

جمع‌بندی و پیشنهاد مهندسی

اینورتر VFD055EL43W-1 از سری EL-W دلتا، یک درایو جمع‌وجور و قابل‌اعتماد برای موتورهای 5.5kW است. کنترل V/F و سنسورلس وکتور، فیلتر EMC داخلی و محافظت‌های کامل، عملکرد پایدار و ایمن را تضمین می‌کند. فریم B و خنک‌کاری با فن داخلی نصب آسان و دوام بیشتر دستگاه را فراهم می‌سازد. این مدل برای نوار نقاله‌ها، پمپ‌ها، فن‌ها و دستگاه‌های بسته‌بندی گزینه‌ای اقتصادی و مطمئن است.

پیشنهاد فنی

برای انتخاب صحیح، توان و ولتاژ موتور را با ظرفیت اینورتر هماهنگ کنید. فضای تابلو را بررسی کرده و فریم B را در نظر بگیرید. شرایط محیطی مانند دما، تهویه و نویز EMC باید رعایت شود. خرید از مرکز معتبر با پشتیبانی فنی و نصب استاندارد باعث افزایش طول عمر سیستم می‌شود.

سوالات متداول

1. تفاوت عملکرد این مدل در فریم B با فریم‌های A1 و A2 چیست؟

فریم B فضای نصب بزرگ‌تر، تهویه بهتر و توان تحمل حرارتی بالاتری دارد و برای کاربری‌های مداوم و محیط‌های صنعتی سنگین مناسب‌تر است.

2. اینورتر چه نوع فیلتر داخلی دارد و آیا نیاز به فیلتر اضافه وجود دارد؟

دارای فیلتر EMC داخلی است و برای اکثر تابلوهای صنعتی کفایت می‌کند. در محیط‌های با نویز بالا یا کابل‌های طولانی، اضافه کردن فیلتر EMI پیشنهاد می‌شود.

3. آیا استفاده از اینورتر باعث کاهش مصرف انرژی می‌شود؟

بله؛ با کنترل سرعت موتور، مصرف انرژی به طور چشمگیری کاهش می‌یابد، خصوصاً در فن‌ها و پمپ‌ها.

4. آیا نصب اینورتر در تابلوهای کوچک امکان‌پذیر است؟

بله؛ طراحی فشرده فریم B و کی‌پد جداشونده، نصب در تابلوهای کوچک و کم‌عمق را آسان می‌کند.

5. آیا اینورتر در محیط‌های گرم یا با تهویه محدود عملکرد پایدار دارد؟

در دمای محیط تا 50 درجه عملکرد پایدار دارد، اما در محیط‌های گرم توصیه می‌شود تهویه تابلو تقویت شود.

6. آیا این مدل برای راه‌اندازی مستقیم بارهای سنگین مناسب است؟

برای بارهای سبک تا متوسط مناسب است؛ برای بارهای سنگین یا نیاز به گشتاور راه‌اندازی بالا، سری C2000 یا MS300 پیشنهاد می‌شود.

🛒 خرید اینورتر 5.5 کیلو وات سه‌فاز دلتا مدل VFD055EL43W-1 از پیشگام اتوماسیون

نکات انتخاب و خرید مناسب

قبل از خرید، توان و نوع موتور، فریم مناسب (A1، A2 یا B) و شرایط محیط نصب (دمای کاری، رطوبت و تهویه) را بررسی کنید. نیاز به ورودی/خروجی دیجیتال و آنالوگ، پورت‌های ارتباطی و کی‌پد جداشونده را در نظر بگیرید و مطمئن شوید محصول با استانداردهای حفاظتی و صنعتی مطابقت دارد.

منابع،مراجع رسمی و نمایندگی رسمی

کاتالوگ رسمی دلتا و دانلود نرم افزار ارتباطی VFDSOFT

تمام اطلاعات فنی، ابعاد، فریم‌ها، قابلیت‌ها و راهنمای نصب VFD055EL43W-1 مطابق کاتالوگ رسمی دلتا و نرم‌افزار VFDSOFT ارائه شده است. این مراجع مرجع اصلی برای انتخاب دقیق، نصب صحیح و بررسی استانداردهای IEC و EMC هستند و مهندسین را در پیاده‌سازی حرفه‌ای سیستم‌ها یاری می‌دهند.

استانداردهای بین‌المللی

اینورتر سری EL-W با رعایت استانداردهای بین‌المللی IEC و EMC طراحی شده است تا ایمنی، عملکرد پایدار و سازگاری با تجهیزات جانبی را تضمین کند. همچنین رعایت استانداردهای حفاظتی و صنعتی باعث می‌شود استفاده از اینورتر در محیط‌های مختلف صنعتی کاملاً مطمئن باشد.

مشخصات اینورترهای سه فاز 220VAC سری EL-W دلتا
