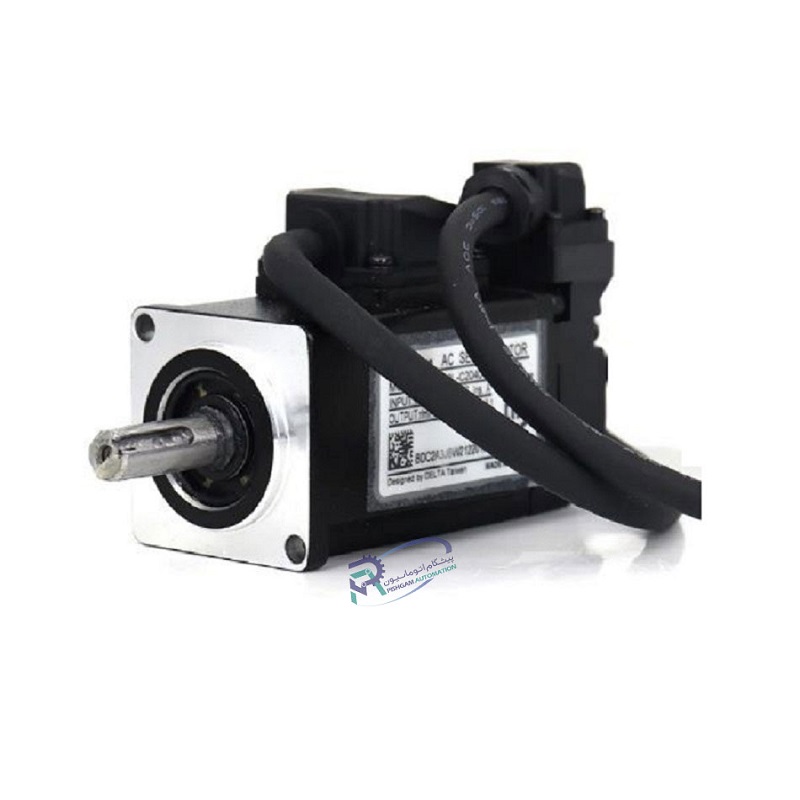

سروو موتور 100 وات سری B3 دلتا ترمزدار ECM-B3M-C20401SS1

توضیحات

سروو موتورهای دلتا (Delta Servo Motors) طی سال‌های اخیر به یکی از تجهیزات کلیدی در صنعت اتوماسیون و ماشین‌سازی تبدیل شده‌اند. سری B3 دلتا، نسل جدید سروو سیستم‌ها، با بهبود دقت، افزایش کارایی و سهولت در سیم‌بندی، جایگزین ایده‌آلی برای سری‌های قدیمی‌تر مانند B2 محسوب می‌شود.

سروو موتور 100 وات سری B3 دلتا ترمزدار (3000 دور در دقیقه) قابلیت دریافت ورودی پالس تا ۴ میلیون پالس بر ثانیه (4MPPS) را دارد و به‌صورت کامل با انواع کنترلرهای CNC سازگار است. این سروو موتور از سه حالت کنترلی اصلی سرعت (Speed)، موقعیت (Position) و گشتاور (Torque) پشتیبانی می‌کند و امکان کنترل دقیق و پاسخ‌دهی سریع در پروژه‌های صنعتی را فراهم می‌آورد.

مشخصات و ویژگی‌های سروو موتور 100 وات سری B3 دلتا ترمزدار

• پورت‌های ارتباطی متنوع: RS-485 و CANopen برای اتصال سریع و مطمئن به سیستم‌های صنعتی.
• نرم‌افزار حرفه‌ای ASDA-Soft: تنظیم آسان پارامترها و مدیریت کامل عملکرد سروو موتور.
• انکودر ۲۴ بیتی با رزولوشن ۱۶,۷۷۷,۲۱۶ پالس: کنترل دقیق و حرکت پایدار حتی در سرعت‌های پایین.
• پهنای باند ارتقاء یافته: افزایش از ۰.۵ کیلوهرتز در سری B2 به ۳.۱ کیلوهرتز در سری B3، برای پاسخ‌دهی سریع‌تر.
• گشتاور و شتاب بیشتر: حداکثر گشتاور تا ۳.۵ برابر سری B2 و امکان Start/Stop سریع.
• ورودی و خروجی دیجیتال و آنالوگ قابل تنظیم: انعطاف بالا از طریق پارامترهای داخلی و آموزش ساده.
• پشتیبانی داخلی از ۹۹ مد PR: برنامه‌ریزی موقعیت‌ها با انعطاف بالا برای کاربردهای پیشرفته.
• سیستم Auto Tuning داخلی: تنظیم خودکار برای عملکرد بهینه و پایدار موتور.
• ارتباط شبکه‌ای آسان: پورت RJ-45 برای شبکه Modbus RS-485 و CANopen.
• اتصال سریع به کامپیوتر: تنها با یک کابل Mini USB و نرم‌افزار ASDA-Soft.
• زمان شتاب‌گیری بی‌نظیر: تنها ۱۰ میلی‌ثانیه برای تغییر از -۳۰۰۰ تا ۳۰۰۰ دور/دقیقه بدون بار.
• ابعاد فشرده و بهینه: درایو و موتور به ترتیب ۲۰٪ و ۳۰٪ کوچکتر از سری B2، صرفه‌جویی در فضا و هزینه.
• کاربرد گسترده صنعتی: مناسب سیستم‌های ابزار دقیق، ماشین‌آلات الکترونیکی، ربات‌های صنعتی، صنایع چاپ و بسته‌بندی.

خرید سروو موتور 100 وات سری B3 دلتا ترمزدار

جهت خرید انواع تجهیزات اتوماسیون دلتا و همچنین سایر تجهیزات اتوماسیون صنعتی و راهنمایی در مورد انتخاب سروو موتور 100 وات سری B3 دلتا ترمزدار میتوانید با کارشناسان ما در مجموعه پیشگام اتوماسیون در ارتباط باشید و آن را با بهترین قیمت و پشتیبانی فروش دریافت نمایید.

جهت خرید سایر مدل ها از اینجا اقدام نمایید>>>>  خرید سروو موتور دلتا از نمایندگی

برای برآوردن الزامات و احتیاجات ماشین ابزارهای همه کاره و افزایش مزیت رقابتی در بازار اتوماسیون صنعتی، Delta سری جدیدی از سروو موتورها را با نام ASDA-B3 که دارای قابلیت تحمل بالا، عملکرد پایدار، کنترل دقیق و مقرون به صرفه را به بازار اتوماسیون صنعتی عرضه کرده است.

عملکردهای بهینه شده در سروو موتور 100 وات سری B3 دلتا ترمزدار :

پهنای باند پاسخ بالا  (High Response Bandwidth)

• سرعت پاسخ سریع‌تر: پهنای باند سروو موتور از ۰.۵ کیلوهرتز در سری B2 به ۳.۱ کیلوهرتز در سری B3 ارتقاء یافته است تا واکنش حرکتی بسیار سریع‌تری ارائه دهد.

• افزایش بهره‌وری: زمان نشست (Settling Time) موتور تا ۴۰٪ کاهش یافته و عملکرد سیستم نرم‌تر و کارآمدتر شده است.

💡 این ویژگی سروو B3 را برای کاربردهای حساس به پاسخ سریع و کنترل دقیق ایده‌آل می‌سازد.

تحمل بار بالاتر (Higher Load Tolerance)

• کنترل دقیق و پایدار: سروو موتور دلتا سری B3 با دقت بالا، حرکت شفت و عملکرد سیستم را حتی در شرایط بارگذاری سنگین، پایدار نگه می‌دارد.
• پاسخ سریع و بهینه: پهنای باند بالای این سری باعث می‌شود حتی در بارهای مشابه، سیستم عملکرد نرم، دقیق و قابل اعتماد داشته باشد.

طراحی کم‌مصرف و ابعاد فشرده (Energy-Saving & Compact Size)

• ابعاد کوچک‌تر درایو: اندازه سروو درایو سری B3 تا ۲۰٪ کاهش یافته و فضای کمتری در تابلو برق اشغال می‌کند؛ ایده‌آل برای تجهیزاتی با محدودیت فضا.
• ابعاد کوچک‌تر موتور: اندازه سروو موتور تا ۳۱٪ کوچک‌تر شده است، که علاوه بر صرفه‌جویی در فضا، هزینه‌های نصب و نگهداری را نیز کاهش می‌دهد.

💡 این طراحی هوشمندانه، سروو موتور دلتا B3 را به گزینه‌ای ایده‌آل برای سیستم‌های صنعتی مدرن و کم‌جا تبدیل کرده است.

انکودر ۲۴ بیتی مطلق (Absolute Encoder) سروو موتور 100 وات سری B3 دلتا ترمزدار نسبت به مدل B2

• کنترل دقیق موقعیت شفت: انکودر ۲۴ بیتی با رزولوشن ۱۶,۷۷۷,۲۱۶ پالس در هر دور (BIT_24) امکان کنترل دقیق و پایدار موقعیت شفت را فراهم می‌کند.
• عملکرد نرم در سرعت‌های پایین: دقت بالا موجب حرکت آرام و بدون لرزش شفت و بهبود عملکرد کلی دستگاه می‌شود.
• حفظ موقعیت در خاموشی: انکودر مطلق (Absolute) موقعیت شفت را حتی پس از قطع برق نگه می‌دارد.
• کاهش ریپل گشتاور: رزولوشن ۲۴ بیتی باعث کاهش Cogging Torque و افزایش دقت و کیفیت حرکت موتور می‌شود.

💡 این ویژگی‌ها سروو موتور دلتا B3 را به انتخابی ایده‌آل برای کاربردهای حساس و دقیق صنعتی تبدیل کرده است.

افزایش سرعت و گشتاور سروو موتور 100 وات سری B3 دلتا ترمزدار نسبت به مدل B2

• حداکثر سرعت بالاتر: سرعت سروو موتور سری B3 نسبت به سری B2 به ۶۰۰۰ دور در دقیقه ارتقاء یافته است، که امکان عملکرد سریع و پاسخ‌دهی بهینه در کاربردهای صنعتی را فراهم می‌کند.
• نسبت اضافه‌بار گشتاور بهبود یافته: توانایی تحمل اضافه‌بار گشتاور تا ۳.۵ برابر افزایش یافته و زمان شتاب‌گیری و کاهش سرعت موتور بهبود چشمگیری داشته است.
• عملکرد گسترده و بهره‌وری بالا: این ارتقاءها امکان عملکرد در بازه وسیع‌تر دور و بار را فراهم می‌کنند و بهره‌وری و کارایی سیستم‌های صنعتی مجهز به سروو B3 را به شکل قابل توجهی افزایش می‌دهند.

💡 این ویژگی‌ها سروو موتور سری B3 دلتا را برای پروژه‌های صنعتی با نیاز به شتاب سریع، کنترل دقیق و عملکرد پایدار ایده‌آل می‌کند.

عملکرد گشتاور ایمن STO  (Safe Torque Off) سروو موتور 100 وات سری B3 دلتا ترمزدار:

• حفاظت ایمنی پرسنل: عملکرد داخلی STO (Safe Torque Off)، توقف ایمن موتور و جلوگیری از حرکت ناخواسته شفت را تضمین می‌کند و ایمنی اپراتور را در محیط‌های صنعتی بالا می‌برد.
• استانداردهای بین‌المللی: طراحی مطابق با استاندارد IEC/EN 61800-5-2، اطمینان از عملکرد ایمن و قابل اعتماد در شرایط صنعتی را فراهم می‌کند.
• سطح ایمنی SIL2: سروو موتور سری B3 دارای گواهی SIL2 است، که نشان‌دهنده رعایت الزامات ایمنی سطح بالا در سیستم‌های کنترل صنعتی می‌باشد.

💡 این قابلیت‌ها، سروو موتور دلتا B3 را برای کاربردهای صنعتی با نیاز به ایمنی بالا و توقف دقیق محورها ایده‌آل می‌سازند.

کنترل دقیق و عملکرد بی‌نظیر با سروو موتور 100 وات سری B3 دلتا ترمزدار :

• پشتیبانی از ۹۹ موقعیت PR: برنامه‌ریزی چندمرحله‌ای و انعطاف‌پذیری بالا در فرمان‌دهی حرکت محورها.
• رابط کاربری بصری و گرافیکی: نرم‌افزار ASDA-Soft تجربه‌ای ساده، سریع و لذت‌بخش برای تنظیم پارامترها و مانیتورینگ موتور ارائه می‌دهد.
• حالت‌های ورودی متنوع: شامل دستورات موقعیت و سرعت برای انواع کاربردهای صنعتی، از جمله CNC و خطوط بسته‌بندی.
• دستورات پیشرفته حرکت: امکان اجرای همپوشانی، وقفه، پرش و تنظیم دقیق پارامترها برای کنترل کامل و حرفه‌ای سیستم.
• انکودر ۲۴ بیتی با دقت فوق‌العاده: کنترل موقعیت با بالاترین دقت و حرکت پایدار حتی در سرعت‌های پایین.
• کاهش ریپل گشتاور (Cogging Torque): حرکت نرم‌تر و عملکرد دقیق‌تر موتور در تمام بازه سرعت.
• پاسخگویی سریع و دقیق: پهنای باند پاسخ تا ۳ کیلوهرتز و زمان تنظیم کمتر از ۱ میلی‌ثانیه، مناسب برای کاربردهای با بارهای حساس.
• شتاب‌گیری بی‌نظیر: تنها در ۱۰ میلی‌ثانیه، تغییر از -۳۰۰۰ تا ۳۰۰۰ دور بر دقیقه در شرایط بدون بار، تضمین‌کننده پاسخ دینامیکی فوق‌العاده سریع.

💡 این مجموعه قابلیت‌ها سروو موتور دلتا B3 را برای پروژه‌های صنعتی پیچیده، چندمحوره و حساس به دقت، به گزینه‌ای ایده‌آل تبدیل کرده است.

پاسخگویی به تمام خواسته های صنعتی با کمک سروو موتور دلتا B3:

• سه حالت کنترلی حرفه‌ای: شامل کنترل موقعیت (Position)، سرعت (Speed) و گشتاور (Torque)؛ مدهای سرعت و گشتاور از طریق پارامترهای داخلی یا فرمان آنالوگ قابل تنظیم و کنترل دقیق هستند.
• فرمان‌پذیری با سرعت فوق‌العاده: قابلیت دریافت ورودی پالس تا ۴ میلیون پالس در ثانیه (4 Mpps) برای کنترل موقعیت با دقت استثنایی.
• فیلترهای دوگانه اتوماتیک (Notch Filters): کاهش موثر رزونانس مکانیکی و حرکت نرم و پایدار شفت حتی در بارهای حساس.
• پارامترهای جبران اصطکاک هوشمند: بهینه شده برای کاربردهای Interpolation دایره‌ای، محور Z، بال اسکرو (Ball Screw) و سایر عملیات دقیق صنعتی.
• حفاظت از موتور در بارهای بالا: تضمین سلامت سیستم مکانیکی و جلوگیری از آسیب‌دیدگی در شرایط عملکرد شدید و پیوسته.

💡 با این مجموعه امکانات، سروو موتور دلتا B3 گزینه‌ای ایده‌آل برای پروژه‌های صنعتی با نیاز به دقت بالا، پاسخ سریع و عملکرد مطمئن محسوب می‌شود.

کنترل PID بازخورد آنالوگ سروو موتور 100 وات سری B3 دلتا ترمزدار

• پشتیبانی کامل از ورودی آنالوگ: امکان استفاده از سیگنال‌های آنالوگ برای کنترل دقیق موتور در کاربردهای متنوع صنعتی.
• کنترل PID در زمان واقعی: پردازش سیگنال‌های ورودی با دقت و حساسیت بالا، برای بهینه‌سازی عملکرد تولید و پردازش.

💡 این قابلیت‌ها امکان کنترل پویا و دقیق فرآیندهای صنعتی حساس را فراهم می‌کنند و بهره‌وری سیستم را به حداکثر می‌رسانند.

عملکرد همگام‌سازی محورها با سرعت و دقت بالا با سروو موتور 100 وات سری B3 دلتا

• کنترل دروازه با تبادل داده پرسرعت: سروو موتور دلتا B3 امکان کنترل همزمان چند محور از طریق پروتکل EtherCAT را فراهم می‌کند، که هماهنگی دقیق و پاسخ سریع سیستم را تضمین می‌کند.

• سازگاری با استانداردهای بین‌المللی: مطابق IEC 61158 و IEC 61800-7 فیلدبوس طراحی شده است تا عملکرد پایدار و مطمئن در محیط‌های صنعتی فراهم شود.

  💡 این ویژگی، سروو موتور را برای پروژه‌های صنعتی با نیاز به همگام‌سازی دقیق و سرعت بالا ایده‌آل می‌سازد.

راه‌اندازی آسان و سیم‌کشی ساده با سروو موتور 100 وات سری B3 دلتا

• راه‌اندازی سریع و بهینه با سروو موتور دلتا سری B3: این سروو موتور با طراحی مهندسی‌شده، فرآیند راه‌اندازی را ساده، ایمن و کم‌هزینه می‌کند.

• مدار کنترل و قدرت جداگانه: تفکیک مدارها، ایمنی بیشتر و نگهداری آسان‌تر را تضمین می‌کند.

• ارتباطات پرسرعت EtherCAT: کاهش قابل توجه زمان سیم‌کشی و بازرسی نسبت به سیستم‌های تک محور قدیمی.

• کنترل چندمحوره آسان: امکان اتصال ماژول‌های ورودی/خروجی از راه دور تنها با یک مسیر کابل، انعطاف‌پذیری بالا در سیستم‌های پیچیده صنعتی.

  💡 این قابلیت‌ها سروو موتور دلتا سری B3 را به انتخابی ایده‌آل برای پروژه‌های صنعتی با نیاز به سرعت، دقت و هماهنگی بالا تبدیل می‌کند.

استفاده آسان و عملکرد چندمنظوره با سروو موتور 100 وات سری B3 دلتا ترمزدار

• نرم‌افزار حرفه‌ای ASDA-Soft: امکان پیکربندی سریع، تنظیم آسان پارامترها و مانیتورینگ دقیق خروجی موتور را فراهم می‌کند.

• صفحه کلید دیجیتال اختصاصی: تنظیم مستقیم پارامترها و مانیتورینگ سروو درایو و موتور بدون نیاز به تجهیزات جانبی.

• کابل ارتباطی ASD-CNUSOA08 (اختیاری): اتصال مستقیم سروو به کامپیوتر و دسترسی آسان به نرم‌افزار برای تنظیمات و مانیتورینگ پیشرفته.

  💡 این ویژگی‌ها سروو موتور دلتا B3 را به راهکاری چندمنظوره، ساده و حرفه‌ای برای انواع کاربردهای صنعتی تبدیل می‌کنند.

آموزش تصویری وایرینگ، اتصالات و پلاک پک سروو موتور 100 وات سری B3 دلتا ترمزدار

نقشه اتصالات و وایرینگ سروو درایو

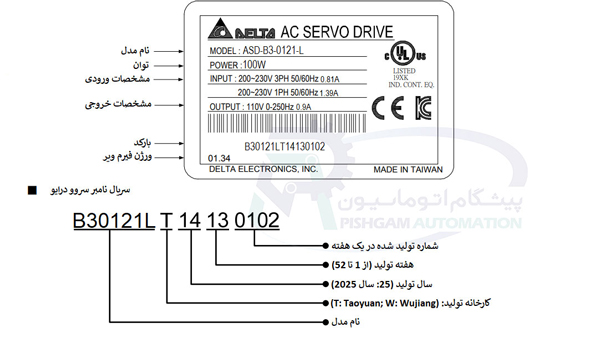

مشخصات پلاک سروو درایو سروو موتور 100 وات سری B3 دلتا ترمزدار با کد ASD-B3-0121-L:

در ادامه یک نمونه پلاک سروو موتور 100 وات سری B3 دلتا را بصورت تصویری توضیح می‌دهیم.

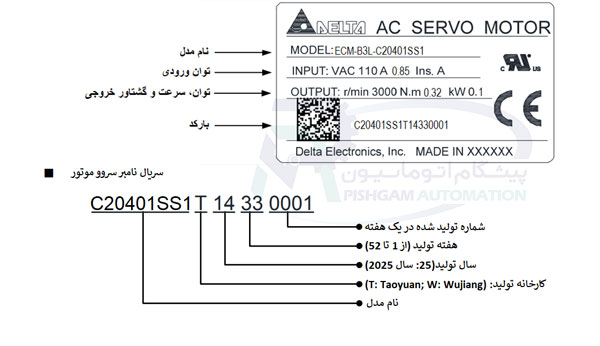

مشخصات پلاک سروو موتور 100 وات سری B3 دلتا ترمزدار با کد ECM-B3M-C20401SS1 :

در ادامه یک نمونه پلاک سروو موتور 100 وات سری B3 دلتا ترمزدار را بصورت تصویری توضیح می دهیم.

مشخصات پک کامل سروو موتور دلتا B3 تکفاز 100W 220VAC سری ASDA-B3

دانلود کاتالوگ انگلیسی سروو موتور دلتا B3 و نرم افزار ارتباطی ASDA-SOFT

جمع بندی، پیشنهاد فنی و سوالات

سروو موتور 100 وات سری B3 دلتا ECM-B3M-C20401SS1 (ترمزدار) با انکودر ۲۴ بیتی، پاسخ دینامیکی سریع و قابلیت Auto Tuning داخلی، دقت موقعیت‌یابی بالا و حرکت نرم در سرعت‌های پایین را تضمین می‌کند. ترمز داخلی، ایمنی محورهای عمودی و عملکرد مطمئن را فراهم می‌کند و اتصال ساده به نرم‌افزار ASDA-Soft و پشتیبانی از EtherCAT و Modbus انعطاف بالایی در کنترل سیستم‌های چندمحوره و ماشین‌آلات صنعتی ایجاد می‌کند.

پیشنهاد فنی

مناسب برای ربات‌های سبک، ماشین‌آلات بسته‌بندی، محورهای CNC کوچک، خطوط تولید با نیاز به کنترل دقیق و سیستم‌های ابزار دقیق که ایمنی و دقت در حرکت محور حیاتی است.

سوالات متداول

سوال 1: تفاوت اصلی مدل ترمزدار ECM-B3M-C20401SS1 با نسخه بدون ترمز چیست؟
جواب: مدل ترمزدار دارای ترمز ایمن داخلی برای توقف محور در قطع برق است، در حالی که نسخه بدون ترمز (ECMA-B3M-C20401RS1) برای کاربردهای با نیاز به توقف مکانیکی فوری طراحی نشده و پاسخ دینامیکی سبک‌تری دارد.

سوال 2: آیا هر دو مدل قابلیت Auto Tuning دارند؟
جواب: بله، هر دو مدل ترمزدار و بدون ترمز مجهز به Auto Tuning داخلی برای تنظیم خودکار پارامترهای کنترلی هستند.

سوال 3: آیا نصب و راه‌اندازی این سروو سخت است؟
جواب: خیر. سری B3 دلتا با مدار جداگانه کنترل و قدرت، نرم‌افزار ASDA-Soft و کابل Mini USB، راه‌اندازی سریع و ساده دارد.

سوال 4: آیا می‌توان چند محور را همزمان کنترل کرد؟
جواب: بله. پورت‌های شبکه‌ای EtherCAT و ارتباط Modbus/RS-485 امکان هماهنگی چندمحوره را فراهم می‌کنند.

سوال 5: آیا می‌توان موتور را برای پروژه‌های حساس و دقیق استفاده کرد؟
جواب: بله. رزولوشن بالا، کاهش ریپل گشتاور، Auto Tuning و پهنای باند پاسخگویی تا ۳.۱ کیلوهرتز، این سروو موتور را برای پروژه‌های حساس و صنعتی ایده‌آل می‌کند.
