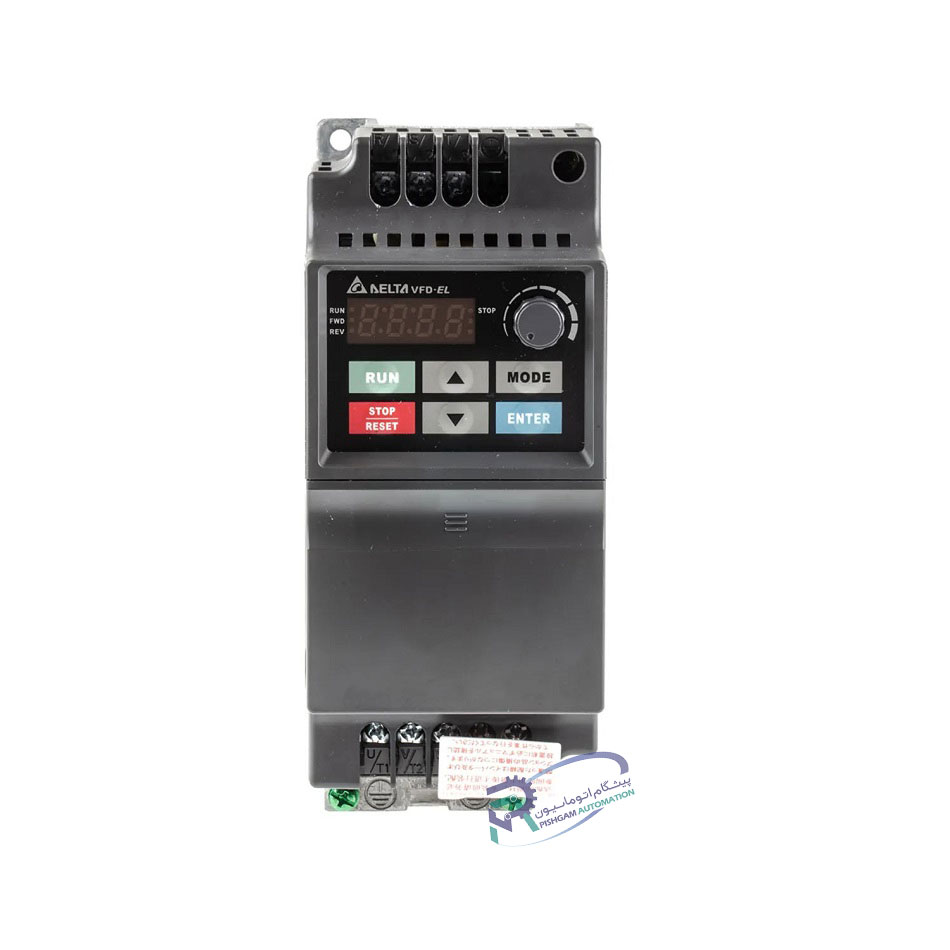

اینورتر 0.75 کیلو وات سه فاز دلتا مدل VFD007EL43W-1

توضیحات

اینورتر 0.75 کیلو وات سه فاز دلتا مدل VFD007EL43W-1 از سری پیشرفته VFD-EL-W دلتا (Delta VFD)، نسل به‌روزشده‌ای از درایوهای سبک‌صنعتی است که با طراحی فشرده‌تر، راندمان بالاتر و امکانات دقیق‌تر، جایگزینی جدی برای سری قدیمی EL محسوب می‌شود. این مدل سه فاز با پشتیبانی از توان 0.75 کیلو وات (۱ اسب بخار)، امکان کنترل پایدار موتورهای کوچک را در کاربردهایی با بار متغیر فراهم می‌کند. استفاده از فریم‌های A1، A2 و B انعطاف‌پذیری نصب را افزایش داده و ابعاد جمع‌وجور دستگاه، جانمایی آن را در تابلوهای محدود ساده‌تر کرده است. وجود فیلتر EMC داخلی باعث کاهش نویز و افزایش سازگاری الکترومغناطیسی با تجهیزات حساس می‌شود و کی‌پد جداشونده، فرآیند تنظیم و راه‌اندازی را سریع و کاربرپسند می‌کند.

در این بخش، به‌صورت کامل ویژگی‌های فنی، ابعاد، وزن، قابلیت‌ها، کاربردها و نکات انتخاب این مدل بررسی می‌شود تا بتوانید با دیدی دقیق و مهندسی، بهترین انتخاب را برای پروژه‌های صنعتی خود داشته باشید.

مشخصات فنی کامل اینورتر 0.75 کیلو وات سه فاز دلتا مدل VFD007EL43W-1

اینورتر VFD007EL43W-1 به‌عنوان یکی از مدل‌های پراستفاده سری VFD-EL-W، با ساختار فشرده و کیفیت ساخت بالا، گزینه‌ای قابل اعتماد برای کنترل دقیق موتورهای کوچک در پروژه‌های صنعتی سبک و متوسط است. طراحی این مدل به‌گونه‌ای است که ضمن اشغال حداقل فضا، پایداری عملکرد و واکنش سریع به تغییرات بار را تضمین می‌کند.

توان خروجی و ولتاژ

این درایو با توان 0.75 کیلو وات (1 اسب بخار)، از ورودی سه فاز 230 تا 480 ولت AC پشتیبانی می‌کند و خروجی سه‌فاز 0 تا 240 ولت ارائه می‌دهد. ترکیب این ولتاژها امکان راه‌اندازی و کنترل دقیق موتورهای القایی و همچنین کاربردهای سبک مرتبط با موتورهای سنکرون را فراهم می‌سازد.

جریان نامی و فرکانس

جریان نامی خروجی دستگاه حدود 2.5 آمپر است و قابلیت تنظیم فرکانس در بازه 0.1 تا 400 هرتز را دارد. این محدوده فرکانسی، کنترل سرعت یکنواخت و تطبیق‌پذیری بالا با انواع فرآیندهای صنعتی را ممکن می‌کند، بدون آنکه به عملکرد موتور آسیبی برسد.

ابعاد، وزن و فریم

ابعاد این مدل برابر 162 × 92 × 128 میلی‌متر بوده و با وزنی حدود 0.8 کیلوگرم در فریم A1 عرضه می‌شود. این فریم با طراحی کوچک، امکان نصب سریع و مطمئن داخل تابلوهای کم‌جا را فراهم می‌کند و استفاده از خنک‌کاری طبیعی بدون فن باعث کاهش خرابی‌های رایج و افزایش طول عمر دستگاه می‌شود.

حفاظت‌ها و استانداردهای بین‌المللی

این مدل از مجموعه‌ای کامل از حفاظت‌ها مانند اضافه جریان، اضافه ولتاژ و حرارت بیش‌ازحد بهره می‌برد. رعایت استانداردهای معتبر بین‌المللی از جمله EMC و IEC نیز تضمین می‌کند که دستگاه در محیط‌های صنعتی دارای نویز الکترومغناطیسی عملکرد پایدار و بدون اختلال داشته باشد.

خصوصیات اینورتر 0.75 کیلو وات سه فاز دلتا مدلVFD-007EL43W-1 بصورت اختصار

• توان خروجی: 0.75 kW (1 اسب)

• ورودی: سه فاز 230–480 V AC

• خروجی: سه فاز 0–240 V AC

• جریان نامی: 2.5A

• فرکانس خروجی: 0.1–400 Hz

• حداکثر تغییرات بار: مناسب بارهای سبک تا متوسط

• کنترل: کنترل V/F با گشتاور ثابت

• فریم و ابعاد: A1 – 162×92×128 mm

• وزن: 0.8kg

• محافظت‌ها: اضافه جریان، اضافه ولتاژ، حرارت بیش‌ازحد

• فیلتر EMC: داخلی

• کی‌پد جداشونده: بله

• PLC داخلی: ندارد

• پورت ارتباطی: RS485 (قابل افزایش با Modbus/PROFIBUS)

• گشتاور راه‌اندازی: 0.5–150% قابل تنظیم

• منحنی V/F: ثابت یا با کنترل گشتاور

• دمای محیط کاری: -10 تا 50°C

• رطوبت نسبی: 5–95% بدون تراکم

• کاربرد: نوار نقاله سبک، پمپ‌ها، فن‌ها، درب‌های اتوماتیک، تجهیزات بسته‌بندی

فریم‌ها و ساختار بدنه

فریم‌ها و ساختار بدنه سری VFD-EL-W دلتا به گونه‌ای طراحی شده‌اند که نیازهای مختلف صنعتی را پوشش دهند:

• فریم A1: کوچک‌ترین و جمع‌وجورترین فریم، مناسب تابلوهای کوچک و محیط‌های محدود صنعتی است و از خنک‌کاری طبیعی بدون فن بهره می‌برد.

• فریم A2: کمی بزرگ‌تر بوده و برای کاربردهایی با توان و جریان متوسط مناسب است؛ فضای بیشتر برای نصب تجهیزات جانبی و تهویه بهتر فراهم می‌کند.

• فریم B: بزرگ‌ترین فریم سری EL-W، ایده‌آل برای موتورهای با توان بالاتر یا محیط‌هایی است که نیاز به فضای بیشتر برای کابل‌کشی و نصب تجهیزات جانبی دارند.

این طراحی فریم‌ها انعطاف‌پذیری بالایی در انتخاب مدل متناسب با توان و محیط نصب فراهم می‌کند و نصب سریع و عملکرد پایدار دستگاه را تضمین می‌کند.

مزایای فریم‌های سری EL-W

• امکان نصب سریع و آسان حتی در تابلوهای با فضای محدود.

• خنک‌کاری بهینه که عملکرد پایدار را حتی در بارهای سنگین تضمین می‌کند.

• طراحی جمع‌وجور و اقتصادی که فضای تابلو را به حداقل می‌رساند.

• انعطاف‌پذیری بالا در انتخاب مدل متناسب با توان و نوع کاربرد صنعتی.

• کاهش نویز الکترومغناطیسی به واسطه فیلتر EMC داخلی و طراحی مناسب بدنه، سازگاری بیشتر با تجهیزات حساس را فراهم می‌کند.

مقایسه فریم‌ها با سری EL قدیمی

تفاوت‌ها و برتری‌ها نسبت به سری EL

کدام مدل مناسب‌تر است؟

• اگر پروژه یا ماشین تو محیطی کوچک اجرا می‌شود، برق سه‌فاز در دسترس نیست و موتور کوچک است، VFD007EL43W‑1 سه فاز گزینه بسیار منطقی، اقتصادی و ساده‌ای است.

• اگر بار موتور سنگین‌تر است، موتور سه‌فاز دارد یا انتظار تغییرات گشتاوری زیاد دارید، در آن صورت استفاده از یک اینورتر سه‌فاز EL‑W مزایای زیادی مانند پایداری بیشتر، کارایی بهتر و جریان متوازن‌تر دارد.

راه‌اندازی، نصب و نگهداری اینورتر 0.75 کیلو وات سه فاز دلتا مدل VFD007EL43W-1

1. ترمینال‌ها و سیم‌بندی

• ورودی و خروجی قدرت

 ◦ اتصال مستقیم به موتورهای سه‌فاز با جریان نامی 2.5A
 ◦ ورودی سه فاز 230–480V AC و خروجی سه‌فاز 0–240V AC
 ◦ نصب و سیم‌بندی سریع، ایمن و مناسب تابلوهای کوچک

• ورودی دیجیتال و آنالوگ

 ◦ پشتیبانی از ورودی‌های دیجیتال MI1 تا MI5
 ◦ ورودی آنالوگ AVI با دامنه 0–10V یا 4–20mA
 ◦ امکان کنترل انعطاف‌پذیر موتور و اتصال به سنسورها و سیستم‌های کنترلی خارجی

• خروجی رله و تغذیه کمکی 24VDC

 ◦ خروجی رله‌های RA، RB و RC برای کنترل بارهای جانبی و سیگنال‌های هشدار
 ◦ تغذیه کمکی 24VDC برای سنسورها، کی‌پد جداشونده و تجهیزات کنترلی
 ◦ طراحی ساده و ایمن برای سیستم سیم‌بندی و نصب در تابلو

2. نصب، نگهداری و ایمنی

• فاصله نصب و تهویه استاندارد

◦ رعایت حداقل فاصله ۵–۱۰ سانتیمتر از دیوار و تجهیزات جانبی
◦ استفاده از تهویه طبیعی یا اجباری برای جلوگیری از افزایش دما
◦ نصب در محیط با دمای مجاز -۱۰ تا ۵۰°C و رطوبت ۵–۹۵% بدون تراکم

• کابل‌کشی و نکات ایمنی

◦ استفاده از کابل با سطح مقطع مناسب برای ورودی و خروجی قدرت
◦ اطمینان از اتصال صحیح زمین جهت جلوگیری از شوک و نویز
◦ رعایت استانداردهای صنعتی و دستورالعمل‌های IEC و EMC
◦ عدم اتصال بارهای اضافه یا غیرمجاز که ممکن است موجب خرابی موتور یا اینورتر شود

• نگهداری دوره‌ای و طول عمر محصول

◦ بررسی دوره‌ای دما، جریان و وضعیت فیزیکی ترمینال‌ها
◦ تمیز کردن بدنه و اطراف اینورتر از گرد و غبار
◦ بررسی سلامت کابل‌ها و اتصالات و جایگزینی قطعات فرسوده
◦ رعایت دقیق دستورالعمل‌های تولیدکننده برای افزایش طول عمر و عملکرد پایدار

3. رفع اشکال و خطاها

• خطاهای رایج و راهکار سریع

◦ OC (Overcurrent – اضافه جریان): معمولاً ناشی از بار سنگین یا اتصال کوتاه؛ راهکار: بررسی کابل‌ها، کاهش بار و اطمینان از اتصال صحیح موتور
◦ OV (Overvoltage – اضافه ولتاژ): بررسی تغذیه ورودی و نصب مناسب خازن‌ها و مقاومت‌ها
◦ OH (Overheat – دمای بیش‌ازحد): بررسی تهویه، فاصله نصب و دمای محیط
◦ LS (Low speed – کاهش سرعت غیرعادی): بررسی تنظیمات فرکانس، کابل‌ها و اتصالات

• نگهداری پیشگیرانه

◦ بررسی دوره‌ای اتصالات و ترمینال‌ها
◦ تمیز کردن بدنه و اطراف اینورتر از گرد و غبار
◦ کنترل دمای کارکرد و جریان مصرفی
◦ تست عملکرد کی‌پد و نمایشگر LED
◦ اطمینان از صحت عملکرد حفاظت‌ها و پورت‌های ارتباطی

• نکات برای عملکرد پایدار

◦ رعایت دمای محیط کاری و رطوبت مجاز
◦ استفاده از کابل‌های مناسب و اتصال زمین استاندارد
◦ جلوگیری از بارهای غیرمجاز یا اضافه جریان‌های ناگهانی
◦ به‌روزرسانی و ذخیره تنظیمات در زمان‌های مشخص
◦ اطمینان از سازگاری با تجهیزات جانبی و استاندارد EMC

مشخصات پلاک اینورتر 0.75 کیلو وات سه فاز دلتا مدل VFD007EL43W-1

قابلیت‌ها و مزایای اینورتر دلتا سری EL-W

1. کنترل هوشمند سرعت و گشتاور

• تنظیم دقیق سرعت و گشتاور موتور برای انواع کاربردهای سبک و متوسط

• واکنش سریع به تغییر بار و حفظ پایداری حتی در شرایط ناگهانی

• کاهش لرزش و نوسانات هنگام شروع و توقف موتور

2. رابط کاربری ساده و کاربرپسند

• نمایشگر LED با منویی روان و قابل فهم

• کلیدهای دسترسی سریع برای تغییر پارامترها

• کی‌پد جداشونده برای سهولت نصب و استفاده در تابلوهای کوچک

• امکان ذخیره و بازیابی تنظیمات برای راه‌اندازی سریع

3.عملکرد پایدار و کاهش نویز

• فیلتر EMC داخلی برای محافظت از تجهیزات حساس

• کاهش نویز الکترومغناطیسی در محیط‌های صنعتی پرتراکم

• سازگاری کامل با تابلوهای کوچک و تجهیزات جانبی متعدد

4. سیستم‌های محافظتی پیشرفته

• حفاظت در برابر اضافه جریان، اضافه ولتاژ و دمای بیش‌ازحد

• افزایش طول عمر اینورتر و موتور

• تضمین ایمنی بیشتر در عملیات صنعتی

5. امکانات جانبی و انعطاف‌پذیری کاربردی

• قابلیت راه‌اندازی و توقف نرم با Ramp/Deceleration

• پشتیبانی از ورودی‌های آنالوگ و دیجیتال

• ارتباط از طریق RS485 و امکان توسعه با Modbus/PROFIBUS

• کاهش مصرف انرژی و تولید حرارت کمتر

• انتخاب فریم مناسب (A1, A2, B) بر اساس نیاز نصب و توان

کاربردهای صنعتی اینورتر 0.75 کیلو وات سه فاز دلتا مدل VFD007EL43W-1

a)نوار نقاله و تجهیزات انتقال مواد

• کنترل دقیق سرعت و گشتاور برای انتقال آرام قطعات و محصولات

• کاهش ضربه و نوسانات هنگام جابجایی

• افزایش ایمنی و بهره‌وری در خطوط تولید سبک و سه فاز

b)پمپ‌ها و فن‌های صنعتی کوچک

• بهینه‌سازی مصرف انرژی با تنظیم دقیق سرعت

• کاهش نوسانات جریان و فشار در سیستم‌ها

• افزایش طول عمر تجهیزات و کاهش هزینه‌های نگهداری

c)درب‌ها و کرکره‌های اتوماتیک سبک

• واکنش سریع به تغییرات بار و کنترل گشتاور

• حرکت روان و قابل تنظیم، افزایش امنیت و راحتی

• مناسب برای محیط‌های صنعتی و تجاری کوچک سه فاز

d)ماشین‌آلات بسته‌بندی و تجهیزات سبک صنعتی

• راه‌اندازی نرم و توقف سریع با دقت بالا

• کنترل دقیق فرکانس و گشتاور برای کاهش خرابی مکانیکی

• افزایش دقت در عملیات بسته‌بندی و کاهش توقف تولید

جدول مقایسه اینورتر اینورتر 0.75 کیلو وات سه فاز دلتا مدل VFD007EL43W-1 با سایر مدل‌های سری EL

مشخصات فنی اینورتر 0.75 کیلو وات سه فاز دلتا مدل VFD007EL43W-1  سری VFD-EL

جمع‌بندی و پیشنهاد مهندسی

اینورتر VFD007EL43W-1 از سری VFD-EL-W دلتا، یک راهکار جمع‌وجور و حرفه‌ای برای کنترل موتورهای کوچک و صنعتی سبک است. فریم‌های A1، A2 و B امکان نصب آسان در تابلوهای مختلف را فراهم می‌کنند و اینورتر برای کاربردهایی مانند نوار نقاله، پمپ‌ها، فن‌ها و تجهیزات بسته‌بندی سبک مناسب است. کنترل دقیق V/F و گشتاور، عملکرد پایدار موتور را تضمین می‌کند و فیلتر EMC داخلی موجب کاهش نویز در محیط‌های صنعتی می‌شود. محافظت‌های هوشمند در برابر اضافه جریان، اضافه ولتاژ و حرارت ایمنی و طول عمر دستگاه و موتور را افزایش می‌دهند. رابط کاربری ساده با کی‌پد جداشونده، نصب و راه‌اندازی را آسان می‌کند و رعایت نکات نصب، کابل‌کشی ایمن و نگهداری دوره‌ای عملکرد پایدار محصول را تضمین می‌کند. تیم پیشگام اتوماسیون آماده ارائه مشاوره، خدمات نصب و پشتیبانی فنی به مشتریان است.

پیشنهاد فنی

• ابتدا توان و ولتاژ موتور خود را مشخص کنید و بر اساس فضای تابلو، فریم مناسب (A1، A2 یا B) را انتخاب کنید.

• کاربرد صنعتی، نیاز به ورودی/خروجی و کی‌پد جداشونده را در تصمیم‌گیری لحاظ کنید.

• محیط نصب باید با استانداردهای دما، رطوبت و EMC مطابقت داشته باشد.

• خرید از مراکز معتبر با خدمات نصب و پشتیبانی فنی، تضمین‌کننده عملکرد پایدار و طول عمر اینورتر خواهد بود.

سوالات متداول

1. اینورتر تکفاز و سه‌فاز 0.75 کیلو وات سری VFD‑EL‑W دلتا چه تفاوتی باهم دارند؟

• تکفاز: مناسب موتورهای کوچک (0.4–0.75 kW)، نصب آسان و تابلوهای کوچک، ورودی 230–480V AC.

• سه‌فاز: مناسب توان بالاتر و بارهای صنعتی متوسط تا سنگین، عملکرد پایدار و راندمان بالاتر، ورودی 380–480V AC

2. محافظت‌های این اینورتر شامل چه مواردی است؟
اضافه جریان (OC)، اضافه ولتاژ (OV) و دمای بیش‌ازحد (OH) به همراه فیلتر EMC داخلی برای کاهش نویز الکترومغناطیسی.

3. چه کاربردهایی برای اینورتر توصیه می‌شود؟

• نوار نقاله و تجهیزات انتقال مواد سبک

• پمپ‌ها و فن‌های کوچک صنعتی

• درب‌ها و کرکره‌های اتوماتیک سبک

• ماشین‌آلات بسته‌بندی و تجهیزات صنعتی سبک

4. نکات مهم برای افزایش طول عمر و عملکرد پایدار چیست؟

• رعایت فاصله نصب و تهویه استاندارد

• استفاده از کابل با سطح مقطع مناسب و اتصال زمین صحیح

• بررسی دوره‌ای اتصالات و ترمینال‌ها

• تمیز کردن بدنه و اطراف دستگاه از گرد و غبار

5. این اینورتر برای چه محدوده دمایی و رطوبتی مناسب است؟
دمای محیط کاری بین -10 تا 50°C و رطوبت نسبی 5–95% بدون تراکم.

🛒 خرید اینورتر 0.75 کیلو وات سه فاز دلتا مدل VFD007EL43W-1 از پیشگام اتوماسیون

نکات مهم در انتخاب و خرید:

• بررسی توان موتور و انتخاب مدل مناسب با ورودی تک‌فاز یا سه‌فاز

• انتخاب فریم مناسب (A1, A2, B) بر اساس فضای تابلو و نیاز جریان

• توجه به شرایط محیطی: دمای کاری، رطوبت و گرد و غبار

• بررسی نیاز به ورودی/خروجی دیجیتال و آنالوگ، پورت‌های ارتباطی و کی‌پد جداشونده

• اطمینان از تطابق با استانداردهای صنعتی و حفاظت‌های لازم

برای خرید، مشاوره در انتخاب مدل مناسب و دریافت خدمات نصب و پشتیبانی فنی، با کارشناسان پیشگام اتوماسیون تماس بگیرید. تیم ما آماده است تا شما را در انتخاب بهینه، نصب صحیح و عملکرد پایدار اینورتر همراهی کند.

منابع و مراجع رسمی

کاتالوگ رسمی دلتا و دانلود نرم افزار ارتباطی VFDSOFT

تمام مشخصات فنی، فریم‌ها، قابلیت‌ها و راهنمای نصب و آموزش اینورتر VFD007EL43W-1 (1 اسب) مطابق با کاتالوگ رسمی دلتا ارائه شده است. این کاتالوگ مرجع اصلی برای بررسی جزئیات محصول، نمودارها و اطلاعات دقیق فنی است و به مهندسین و کاربران کمک می‌کند تا انتخاب و نصب صحیح دستگاه را انجام دهند.
همچنین نرم‌افزار ارتباطی VFDSOFT برای تنظیم و مانیتورینگ این اینورتر در دسترس است.

استانداردهای بین‌المللی

اینورتر سری EL-W با رعایت استانداردهای IEC و EMC طراحی شده است تا ایمنی، عملکرد پایدار و سازگاری با تجهیزات جانبی را تضمین کند. رعایت استانداردهای حفاظتی و صنعتی، استفاده از اینورتر را در محیط‌های مختلف صنعتی کاملاً مطمئن می‌سازد.
