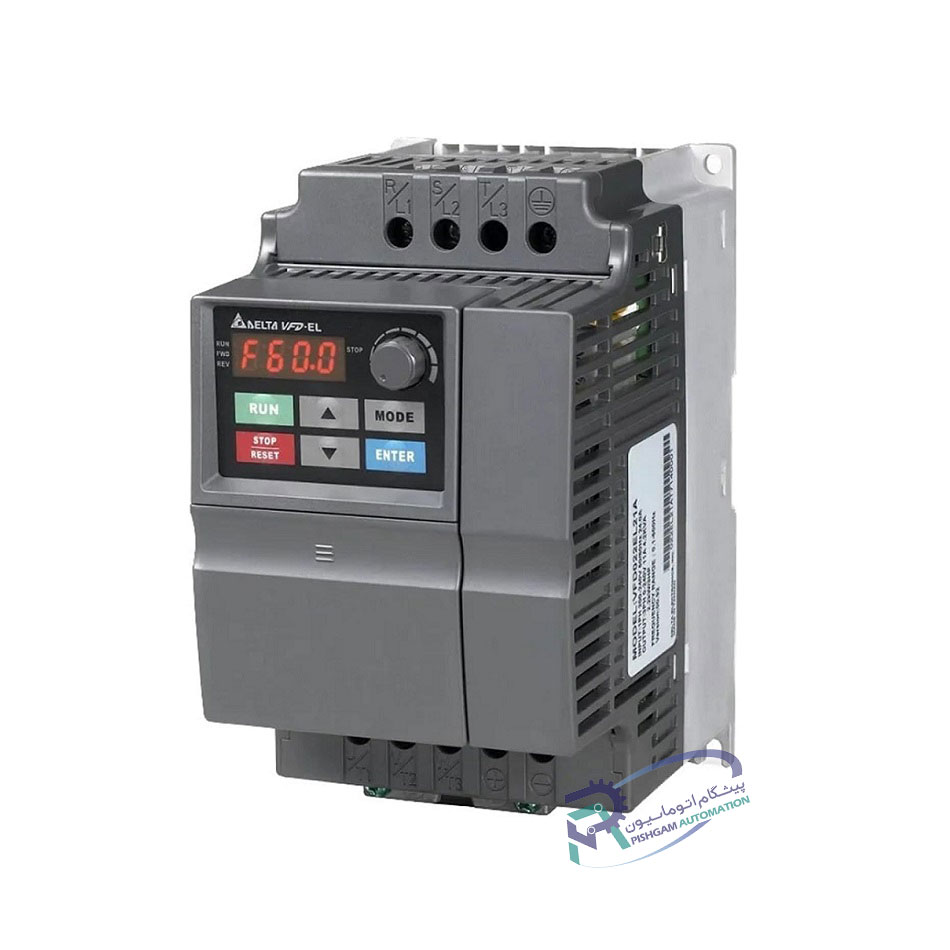

اینورتر 2.2 کیلو وات تکفاز دلتا مدل VFD022EL21W-1

توضیحات

اینورتر VFD022EL21W-1 از سری VFD-EL-W دلتا، یک درایو تک‌فاز جمع‌وجور و حرفه‌ای برای کنترل موتورهای کوچک در کاربردهای سبک و نیمه‌صنعتی است. با توان ۲.۲ کیلو وات (۳ اسب بخار)، این مدل امکان کنترل دقیق سرعت و گشتاور موتور را فراهم می‌کند و پاسخ سریع به تغییرات بار و راه‌اندازی نرم را تضمین می‌نماید. فیلتر EMC داخلی و حفاظت‌های هوشمند، عملکرد پایدار موتور و طول عمر تجهیزات را افزایش می‌دهند. طراحی فریم‌های A1، A2 و B، نصب آسان در تابلوهای محدود و سازگاری با کاربردهایی مانند نوار نقاله، پمپ‌ها، فن‌ها و تجهیزات بسته‌بندی را ممکن می‌سازد، تا کاربران بتوانند با اطمینان و دید مهندسی، بهترین انتخاب را داشته باشند.

مشخصات فنی کامل اینورتر 2.2 کیلو وات تکفاز دلتا مدل VFD022EL21W-1

اینورتر VFD022EL21W‑1 از سری VFD-EL-W دلتا، یک گزینه حرفه‌ای و مطمئن برای کنترل موتورهای کوچک با بار سبک تا متوسط در پروژه‌های صنعتی سبک و نیمه‌صنعتی است. طراحی جمع‌وجور این مدل، نصب در تابلوهای با فضای محدود را آسان می‌کند و هم‌زمان پایداری عملکرد و پاسخ سریع به تغییرات بار را تضمین می‌نماید.

توان خروجی و ولتاژ

• توان خروجی: 2.2 کیلو وات (3 اسب بخار)

• ولتاژ ورودی: تک‌فاز 200–240 V AC

• ولتاژ خروجی: سه‌فاز 0–240 V AC

این ترکیب ولتاژها امکان راه‌اندازی سریع موتورهای القایی تکفاز را فراهم می‌کند و کنترل دقیق عملکرد موتور را امکان‌پذیر می‌سازد.

جریان نامی و فرکانس

• جریان نامی خروجی: 11A

• محدوده فرکانس خروجی: 0.1 تا 400 Hz

این محدوده فرکانسی، کنترل یکنواخت سرعت و انطباق با انواع فرآیندهای صنعتی را ممکن می‌سازد، بدون کاهش بازده یا آسیب به موتور.

ابعاد، وزن و فریم

• فریم: B (دارای ابعاد مناسب برای نصب در تابلوهای متوسط و نیمه‌صنعتی)

• ابعاد (H×W×D): 172 × 90 × 140 mm

• وزن: حدود 2.2kg

فریم B فضای کافی برای کابل‌کشی و تجهیزات جانبی فراهم می‌کند و نصب سریع و ایمن را تضمین می‌نماید.

حفاظت‌ها و استانداردهای بین‌المللی

• حفاظت در برابر: اضافه‌جریان، اضافه‌ولتاژ، خطای زمین، اضافه‌بار و دمای بیش‌ازحد

• فیلتر EMC داخلی برای کاهش نویز الکترومغناطیسی

• رعایت استانداردهای IEC و EMC برای اطمینان از عملکرد پایدار در محیط‌های صنعتی

این محافظت‌ها طول عمر اینورتر و موتور را افزایش داده و عملکرد مطمئن در شرایط عملیاتی مختلف را تضمین می‌کنند.

خصوصیات اینورتر 2.2 کیلو وات تکفاز دلتا مدل 022EL21W-1 بصورت اختصار

• توان خروجی: 2.2 kW

• ورودی: تک فاز 200–240 V AC

• خروجی: سه فاز 0–240 V AC

• جریان نامی: 11A

• فرکانس خروجی: 0.1–400 Hz

• حداکثر تغییرات بار: مناسب برای بارهای سبک تا متوسط

• کنترل: کنترل V/F با گشتاور ثابت

• فریم و ابعاد: B – 172 × 90 × 140 mm

• وزن: 2.2kg

• محافظت‌ها: اضافه جریان، اضافه ولتاژ، حرارت بیش‌ازحد، اضافه‌بار و افت فاز

• فیلتر EMC: داخلی

• کی‌پد جداشونده: بله

• PLC داخلی: ندارد

• پورت ارتباطی: RS485 (قابل افزایش با Modbus/PROFIBUS)

• گشتاور راه‌اندازی: 0.5–150% قابل تنظیم

• منحنی V/F: ثابت یا با کنترل گشتاور

• دمای محیط کاری: -10 تا 50°C

• رطوبت نسبی: 5–95% بدون تراکم

• کاربرد: نوار نقاله سبک، پمپ‌ها، فن‌ها، درب‌های اتوماتیک، تجهیزات بسته‌بندی

تفاوت اینورتر تکفاز و سه‌فاز دلتا سری VFD‑EL‑W اینورتر 2.2 کیلو وات تکفاز دلتا مدل VFD022EL21W-1

فریم‌ها و ساختار بدنه

سری VFD-EL-W دلتا با طراحی فریم‌های متنوع، نیازهای گوناگون صنعتی را پوشش می‌دهد و امکان انتخاب مناسب بر اساس توان و محیط نصب را فراهم می‌کند:

• فریم A1: کوچک‌ترین و جمع‌وجورترین فریم، ایده‌آل برای تابلوهای محدود و محیط‌های صنعتی کوچک. این فریم از خنک‌کاری طبیعی بدون فن بهره می‌برد و نصب سریع و ایمن را تضمین می‌کند.

• فریم A2: ابعاد بزرگ‌تر برای کاربردهای با توان و جریان متوسط، با فضای کافی برای نصب تجهیزات جانبی و تهویه بهتر. این فریم گزینه‌ای مناسب برای پروژه‌های نیمه‌صنعتی است.

• فریم B: بزرگ‌ترین فریم سری EL-W، مناسب موتورهای با توان بالاتر و محیط‌هایی که به فضای بیشتر برای کابل‌کشی و تجهیزات جانبی نیاز دارند. این فریم، پایداری عملکرد و سهولت نصب را در پروژه‌های نیمه‌صنعتی و صنعتی فراهم می‌کند.

طراحی متنوع این فریم‌ها انعطاف‌پذیری بالایی در انتخاب مدل مناسب ارائه می‌دهد و نصب سریع، عملکرد پایدار و سازگاری با محیط‌های صنعتی مختلف را تضمین می‌کند.

مزایای فریم‌های سری EL-W

• نصب سریع و آسان: امکان نصب در تابلوهای کوچک و با فضای محدود بدون نیاز به تغییرات پیچیده.

• خنک‌کاری بهینه: تضمین عملکرد پایدار حتی در شرایط بار سنگین و محیط‌های صنعتی چالش‌برانگیز.

• طراحی جمع‌وجور و اقتصادی: کاهش فضای اشغال شده در تابلو و بهینه‌سازی جای تجهیزات جانبی.

• انعطاف‌پذیری بالا: انتخاب فریم مناسب بر اساس توان و نوع کاربرد صنعتی.

• کاهش نویز الکترومغناطیسی: فیلتر EMC داخلی و طراحی بدنه، سازگاری بالاتر با تجهیزات حساس و افزایش پایداری سیستم.

مقایسه فریم‌ها با سری EL قدیمی

جدول تفاوت‌ها و برتری‌ها نسبت به سری EL

قابلیت‌ها و مزایای اینورتر دلتا سری EL-W

1. کنترل هوشمند سرعت و گشتاور

• تنظیم دقیق سرعت و گشتاور موتور برای انواع کاربردهای سبک و متوسط.

• پاسخ سریع به تغییرات ناگهانی بار، با حفظ پایداری عملکرد موتور.

• کاهش لرزش و نوسانات هنگام راه‌اندازی و توقف، افزایش دقت فرآیندهای صنعتی.

2. رابط کاربری ساده و کاربرپسند

• نمایشگر LED با منوی روان و قابل فهم.

• کلیدهای دسترسی سریع برای تغییر پارامترها.

• کی‌پد جداشونده برای نصب آسان در تابلوهای کوچک.

• امکان ذخیره و بازیابی تنظیمات جهت راه‌اندازی سریع و بدون خطا.

3.عملکرد پایدار و کاهش نویز

• فیلتر EMC داخلی برای محافظت از تجهیزات حساس.

• کاهش نویز الکترومغناطیسی در محیط‌های صنعتی پرتراکم.

• سازگاری کامل با تابلوهای کوچک و تجهیزات جانبی متعدد.

4. سیستم‌های محافظتی پیشرفته

• حفاظت در برابر اضافه جریان، اضافه ولتاژ و دمای بیش‌ازحد.

• افزایش طول عمر اینورتر و موتور.

• تضمین ایمنی بیشتر در عملیات صنعتی.

5. امکانات جانبی و انعطاف‌پذیری کاربردی

• قابلیت راه‌اندازی و توقف نرم با Ramp/Deceleration.

• پشتیبانی از ورودی‌های آنالوگ و دیجیتال.

• ارتباط از طریق RS485 با امکان توسعه به Modbus/PROFIBUS.

• کاهش مصرف انرژی و تولید حرارت کمتر.

• انتخاب فریم مناسب (A1, A2, B) بر اساس نیاز نصب و توان موتور.

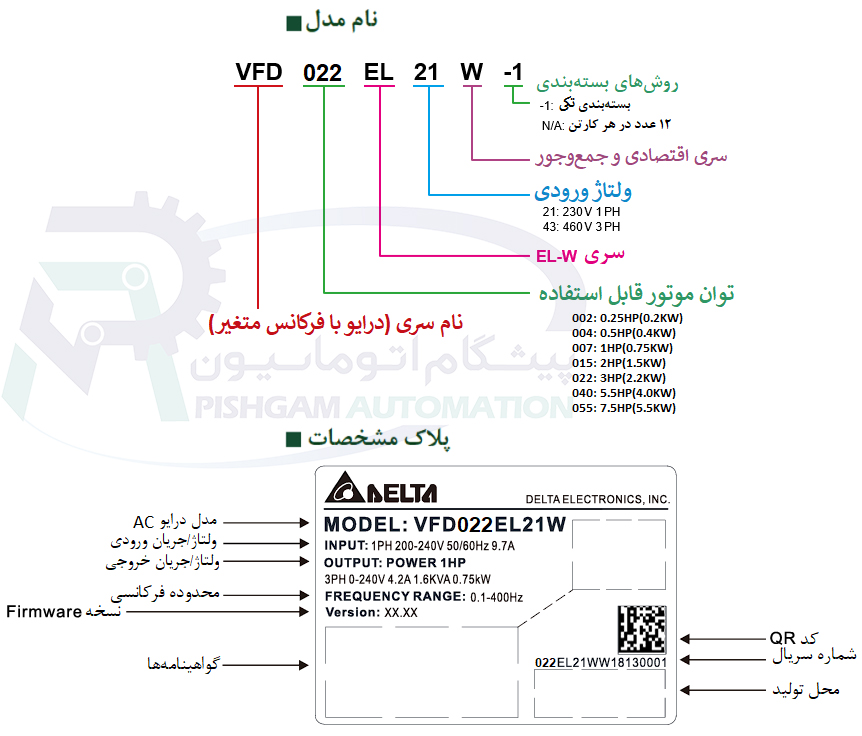

مشخصات پلاک اینورتر 2.2 کیلو وات تکفاز دلتا مدل VFD022EL21W-1

آموزش راه‌اندازی، نصب و نکات نگهداری اینورتر 2.2 کیلو وات تکفاز دلتا مدل VFD0227EL21W-1

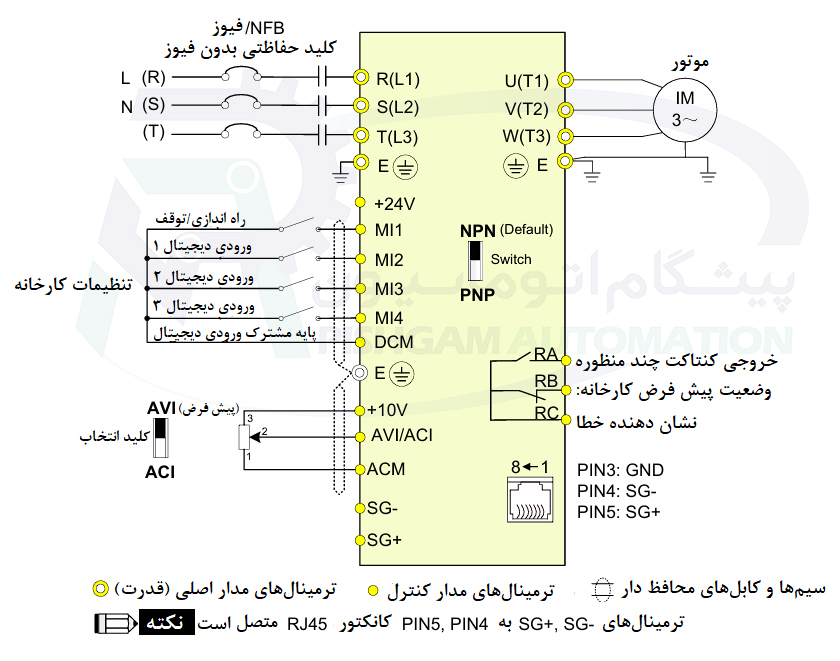

1. ترمینال‌ها و سیم‌بندی

• ورودی و خروجی قدرت

 ◦ اتصال مستقیم به موتورهای سه‌فاز با جریان نامی 11A
 ◦ ورودی تک‌فاز 200–240V AC و خروجی سه‌فاز 0–240V AC
 ◦ نصب و سیم‌بندی سریع، ایمن و مناسب تابلوهای کوچک

• ورودی دیجیتال و آنالوگ

 ◦ پشتیبانی از ورودی‌های دیجیتال MI1 تا MI5
 ◦ ورودی آنالوگ AVI با دامنه 0–10V یا 4–20mA
 ◦ امکان کنترل انعطاف‌پذیر موتور و اتصال به سنسورها و سیستم‌های کنترلی خارجی

• خروجی رله و تغذیه کمکی 24VDC

 ◦ خروجی رله‌های RA، RB و RC برای کنترل بارهای جانبی و سیگنال‌های هشدار
 ◦ تغذیه کمکی 24VDC برای سنسورها، کی‌پد جداشونده و تجهیزات کنترلی
 ◦ طراحی ساده و ایمن برای سیستم سیم‌بندی و نصب در تابلو

2. نصب، نگهداری و ایمنی

• فاصله نصب و تهویه استاندارد

◦ رعایت حداقل فاصله ۵–۱۰ سانتیمتر از دیوار و تجهیزات جانبی
◦ استفاده از تهویه طبیعی یا اجباری برای جلوگیری از افزایش دما
◦ نصب در محیط با دمای مجاز -۱۰ تا ۵۰°C و رطوبت ۵–۹۵% بدون تراکم

• کابل‌کشی و نکات ایمنی

◦ استفاده از کابل با سطح مقطع مناسب برای ورودی و خروجی قدرت
◦ اطمینان از اتصال صحیح زمین جهت جلوگیری از شوک و نویز
◦ رعایت استانداردهای صنعتی و دستورالعمل‌های IEC و EMC
◦ عدم اتصال بارهای اضافه یا غیرمجاز که ممکن است موجب خرابی موتور یا اینورتر شود

• نگهداری دوره‌ای و طول عمر محصول

◦ بررسی دوره‌ای دما، جریان و وضعیت فیزیکی ترمینال‌ها
◦ تمیز کردن بدنه و اطراف اینورتر از گرد و غبار
◦ بررسی سلامت کابل‌ها و اتصالات و جایگزینی قطعات فرسوده
◦ رعایت دقیق دستورالعمل‌های تولیدکننده برای افزایش طول عمر و عملکرد پایدار

3. رفع اشکال و خطاها

• خطاهای رایج و راهکار سریع

◦ OC (Overcurrent – اضافه جریان): معمولاً ناشی از بار سنگین یا اتصال کوتاه؛ راهکار: بررسی کابل‌ها، کاهش بار و اطمینان از اتصال صحیح موتور
◦ OV (Overvoltage – اضافه ولتاژ): بررسی تغذیه ورودی و نصب مناسب خازن‌ها و مقاومت‌ها
◦ OH (Overheat – دمای بیش‌ازحد): بررسی تهویه، فاصله نصب و دمای محیط
◦ LS (Low speed – کاهش سرعت غیرعادی): بررسی تنظیمات فرکانس، کابل‌ها و اتصالات

• نگهداری پیشگیرانه

◦ بررسی دوره‌ای اتصالات و ترمینال‌ها
◦ تمیز کردن بدنه و اطراف اینورتر از گرد و غبار
◦ کنترل دمای کارکرد و جریان مصرفی
◦ تست عملکرد کی‌پد و نمایشگر LED
◦ اطمینان از صحت عملکرد حفاظت‌ها و پورت‌های ارتباطی

• نکات برای عملکرد پایدار

◦ رعایت دمای محیط کاری و رطوبت مجاز
◦ استفاده از کابل‌های مناسب و اتصال زمین استاندارد
◦ جلوگیری از بارهای غیرمجاز یا اضافه جریان‌های ناگهانی
◦ به‌روزرسانی و ذخیره تنظیمات در زمان‌های مشخص
◦ اطمینان از سازگاری با تجهیزات جانبی و استاندارد EMC

تعمیرات و عیب‌یابی اینورتر 2.2 کیلووات تکفاز دلتا VFD022EL21W-1

اینورتر 2.2 کیلووات تکفاز دلتا مدل VFD022EL21W-1 از سری محبوب و پرکاربرد Delta EL است که در سیستم‌های پمپ، فن، دستگاه‌های صنعتی سبک و کنترل سرعت موتورهای تکفاز و سه‌فاز کوچک استفاده می‌شود. با توجه به حساسیت بالای اجزای الکترونیکی، این دستگاه در صورت بروز خرابی نیازمند تعمیر تخصصی و عیب‌یابی دقیق است تا از آسیب بیشتر به برد پاور و بخش‌های کنترلی جلوگیری شود.

مرکز تخصصی ما با بهره‌گیری از تکنسین‌های مجرب و تجهیزات پیشرفته، خدمات حرفه‌ای تعمیر و عیب‌یابی اینورتر VFD022EL21W-1 را ارائه می‌دهد تا دستگاه شما پس از تعمیر با بهترین راندمان و عملکرد پایدار به چرخه کاری بازگردد.

خدمات تخصصی عیب‌یابی اینورتر VFD022EL21W-1

در فرآیند عیب‌یابی، تمامی بخش‌های اصلی اینورتر به‌صورت کامل بررسی و تست می‌شوند:

• برد پاور (Power Board)
  بررسی ولتاژ ورودی، خروجی، خازن‌ها، پل دیود، رگولاتورها و تست دقیق IGBT.

• برد کنترل و درایور گیت
  بررسی مدار فرمان، سیگنال درایو، CPU، خروجی PWM و شناسایی اختلالات کنترلی.

• کی‌پد (HMI) و پنل کاربری
  رفع مشکلات کلیدها، نمایشگر، یا ارورهای مرتبط با تنظیمات.

• سیستم خنک‌کننده
  تست فن، هیت‌سینک و رفع مشکلات حرارتی که باعث ارور OTP می‌شوند.

• سیستم حفاظتی و سنسورها
  بررسی کامل سنسورهای دما، جریان، ولتاژ و بخش‌های محافظتی داخلی.

4. رفع خطاهای رایج اینورتر دلتا VFD022EL21W-1

این مدل ممکن است با برخی خطاها و ارورهای رایج مواجه شود که ما به‌صورت تخصصی آن‌ها را رفع می‌کنیم:

• OC – اضافه‌جریان موتور

• OV – افزایش ولتاژ ورودی

• UV – کاهش ولتاژ

• OL – اضافه‌بار

• OTP – افزایش دمای دستگاه

• Eeprom Error – خطای حافظه کنترل

• نوسان سرعت، افت توان و قطع‌ووصلی ناگهانی

خدمات تعمیر اینورتر 2.2 کیلووات دلتا VFD022EL21W-1

• تعمیر برد پاور و IGBT

• تعمیر یا تعویض قطعات آسیب‌دیده با قطعات اورجینال سری EL دلتا

• رفع نویز، نوسان خروجی و مشکلات PWM

• بازسازی کامل مدار کنترل

• تست نهایی روی لود واقعی

• ارائه ضمانت تعمیرات

چرا تعمیر اینورتر VFD022EL21W-1 را به ما بسپارید؟

• تجربه تخصصی در تعمیر اینورترهای دلتا، به‌ویژه سری EL

• عیب‌یابی دقیق با دستگاه‌های تست صنعتی

• تحویل سریع برای جلوگیری از توقف دستگاه

• گزارش کامل از ایراد و روند تعمیر

• کیفیت تضمین‌شده و خدمات پس از تعمیر

کاربردهای صنعتی اینورتر 2.2 کیلو وات تکفاز دلتا مدل VFD022EL21W-1

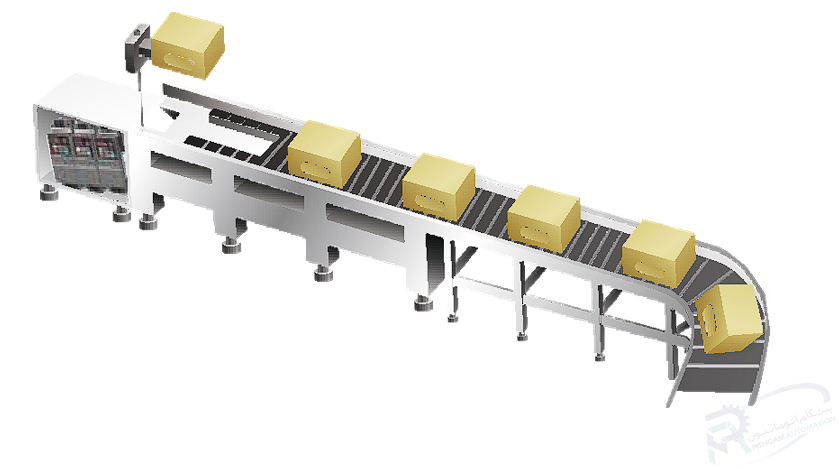

a)نوار نقاله و تجهیزات انتقال مواد

• کنترل دقیق سرعت و گشتاور برای انتقال آرام قطعات و محصولات.

• کاهش ضربه و نوسانات هنگام جابجایی.

• افزایش ایمنی و بهره‌وری در خطوط تولید سبک و متوسط.

b)پمپ‌ها و فن‌های صنعتی کوچک

• بهینه‌سازی مصرف انرژی با تنظیم دقیق سرعت.

• کاهش نوسانات جریان و فشار در سیستم‌ها.

• افزایش طول عمر تجهیزات و کاهش هزینه‌های نگهداری.

c)درب‌ها و کرکره‌های اتوماتیک سبک

• واکنش سریع به تغییرات بار و کنترل گشتاور.

• حرکت روان و قابل تنظیم، افزایش امنیت و راحتی.

• مناسب برای محیط‌های صنعتی و تجاری کوچک.

d)ماشین‌آلات بسته‌بندی و تجهیزات سبک صنعتی

• راه‌اندازی نرم و توقف سریع با دقت بالا.

• کنترل دقیق فرکانس و گشتاور برای کاهش خرابی مکانیکی.

• افزایش دقت در عملیات بسته‌بندی و کاهش توقف تولید.

جدول مقایسه اینورتر 2.2 کیلو وات تکفاز دلتا مدل VFD022EL21W-1 با سایر مدل‌های سری EL-W

مشخصات فنی اینورتر 2.2 کیلو وات تکفاز دلتا مدل VFD022EL21W-1  سری VFD-EL

جمع‌بندی و پیشنهاد مهندسی

اینورتر VFD022EL21W-1 از سری VFD-EL-W دلتا، گزینه‌ای جمع‌وجور و قابل‌اعتماد برای کنترل موتورهای کوچک و متوسط در کاربردهای سبک و نیمه‌صنعتی است. فریم‌های A1، A2 و B امکان نصب آسان در تابلوهای جمع‌وجور تا متوسط را فراهم می‌کنند. این مدل با کنترل دقیق V/F، فیلتر EMC داخلی و حفاظت‌های کامل شامل اضافه‌جریان، اضافه‌ولتاژ، حرارت بیش‌ازحد، اضافه‌بار و افت فاز، عملکرد پایدار و طول عمر بیشتر موتور را تضمین می‌کند. کی‌پد جداشونده، راه‌اندازی و تنظیم پارامترها را ساده و سریع می‌کند. رعایت فاصله نصب، تهویه مناسب، کابل‌کشی ایمن و نگهداری دوره‌ای، بهترین عملکرد دستگاه را تضمین خواهد کرد. تیم پیشگام اتوماسیون نیز آماده مشاوره و پشتیبانی تخصصی است.

پیشنهاد فنی

• توان و ولتاژ موتور را مشخص کرده و با توجه به فضای تابلو، فریم مناسب (A1، A2 یا B) را انتخاب نمایید.

• نوع کاربرد، نیازهای ورودی/خروجی و لزوم استفاده از کی‌پد جداشونده را در تصمیم‌گیری لحاظ کنید.

• محل نصب باید از نظر دما، رطوبت و استانداردهای EMC مناسب باشد.

• خرید از مراکز معتبر همراه با خدمات فنی و نصب، بهترین کارایی و طول عمر دستگاه را تضمین می‌کند.

سوالات متداول

1. آیا اینورتر VFD022EL21W-1 در کاربردهای با اینرسی بالا (High Inertia) نیاز به تنظیمات خاص دارد؟

بله، در بارهای با اینرسی زیاد باید مقادیر ACC/DEC افزایش یابد و در صورت نیاز از تزریق DC (DC Brake) برای توقف سریع‌تر استفاده شود.

2. تفاوت اینورتر 2.2 کیلو وات تک‌فاز و سه‌فاز در کاربردهای صنعتی چیست؟

• اینورتر تک‌فاز 2.2 کیلو وات مناسب کاربردهای سبک و نیمه‌صنعتی با دسترسی به برق خانگی یا تک‌فاز است و معمولاً برای موتورهای کوچک و خطوط نوار نقاله، فن‌ها و پمپ‌های کوچک استفاده می‌شود.

• اینورتر سه‌فاز 2.2 کیلو وات مناسب کاربردهای صنعتی با بار یکنواخت و موتورهای بزرگتر است و می‌تواند جریان پایدارتر، گشتاور بالاتر و عملکرد بهتر در محیط‌های صنعتی پرمصرف ارائه دهد.

3. اینورتر EL-W در چه شرایطی نیاز به مقاومت ترمز خارجی دارد؟

در توقف‌های سریع یا بارهای احیاکننده، اگر انرژی برگشتی از حد تحمل باس DC بیشتر شود، باید از مقاومت ترمز مناسب استفاده شود. (سری EL-W چاپر ترمز ندارد.)

4. آیا فیلتر EMC داخلی برای محیط‌های با نویز بالا کافی است؟

برای تابلوهای حساس و محیط‌های پر نویز، توصیه به استفاده از فیلتر EMC اکسترنال کلاس A یا B است، مخصوصاً در ورودی سه‌فاز.

5. حداکثر طول کابل موتور چقدر است بدون اینکه باعث تریپ‌های نویزی شود؟

به‌طور معمول توصیه می‌شود کابل موتور بیش از 20 متر نباشد؛ در طول‌های بیشتر، استفاده از فیلتر خروجی (dv/dt filter) ضروری است.

🛒 خرید اینورتر 2.2 کیلو وات تکفاز دلتا مدل VFD022EL21W-1 از پیشگام اتوماسیون

برای انتخاب اینورتر مناسب، به توان موتور، نوع ورودی، فریم موردنیاز (A1/A2/B) و شرایط محیطی نصب توجه کنید. همچنین تعداد I/O، پورت ارتباطی و نیاز به کی‌پد جداشونده را بررسی کنید.

اگر به دنبال خرید اینورتر 2.2 کیلووات تکفاز دلتا مدل VFD022EL21W-1 با گارانتی معتبر، قیمت مناسب و اصالت کالا هستید، پیشگام اتوماسیون بهترین انتخاب شماست. اینورتر VFD022EL21W-1 از سری محبوب EL دلتا است و برای کنترل سرعت موتورهای تکفاز و سه‌فاز کوچک، پمپ‌ها، فن‌ها، دستگاه‌های صنعتی سبک و سیستم‌های اتوماسیون کم‌مصرف به‌طور گسترده استفاده می‌شود.

پیشگام اتوماسیون به‌عنوان یکی از تأمین‌کنندگان معتبر تجهیزات اتوماسیون صنعتی، این مدل اینورتر را با ضمانت اصالت، مشاوره فنی رایگان و ارسال سریع ارائه می‌کند تا شما با اطمینان کامل خرید خود را انجام دهید.

با ما در تماس باشید.

منابع و مراجع رسمی

کاتالوگ رسمی دلتا و دانلود نرم افزار ارتباطی VFDSOFT

تمام اطلاعات این اینورتر بر اساس کاتالوگ رسمی دلتا تهیه شده است؛ مرجع اصلی برای مشخصات فنی، ابعاد، فریم‌ها و راهنمای نصب.
نرم‌افزار VFDSOFT نیز برای تنظیم، مانیتورینگ و عیب‌یابی اینورترهای سری EL-W استفاده می‌شود.

استانداردهای بین‌المللی

سری VFD-EL-W مطابق استانداردهای IEC و EMC طراحی شده و از نظر ایمنی، سازگاری الکترومغناطیسی و عملکرد صنعتی تأیید شده است.

مشخصات اینورترهای تکفاز 220VAC سری EL-W دلتا
